2단계 고정도 20mm Pm 스테퍼 모터 원형 기어박스 18도 단계 각도 가전 장비
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | SM20-13GR |
| 최소 주문 수량 | 1Unit |
| 가격 | $5~8/unit |
| 포장 세부 사항 | 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다. |
| 배달 시간 | 샘플 대금을 받는 것 뒤에 10~30 일 |
| 지불 조건 | 머니그램, 웨스턴 유니온, 신용 Card,T/T, L/C (신용장) |
| 공급 능력 | 100000 알려지지 않은 / 년 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모터 타입 | 쌍극기 20mm 변속기 스테퍼 모터 | 스텝 각 | 18 급 |
|---|---|---|---|
| No. of phases | 2 phases | Lead screw type | Φ3D2.5 |
| Coil resistance | 9.2Ω/phase | OEM&ODM SERVICE | AVAILABLE |
| Minimum order quantity | 1unit | ||
| 하이 라이트 | 20 밀리미터 PM 스텝 모터,2단계 Pm 스테퍼 모터,18도 변속기 스테퍼 모터 |
||
제품 설명

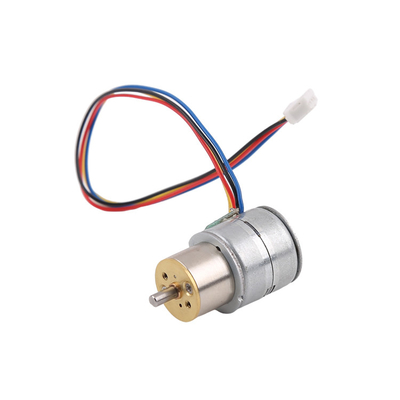

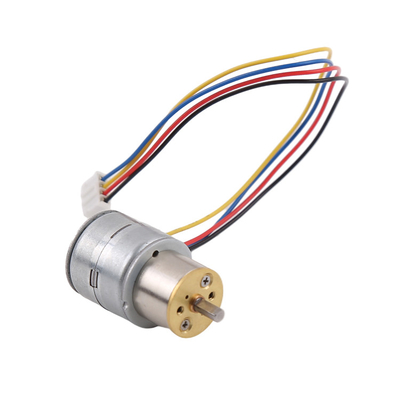

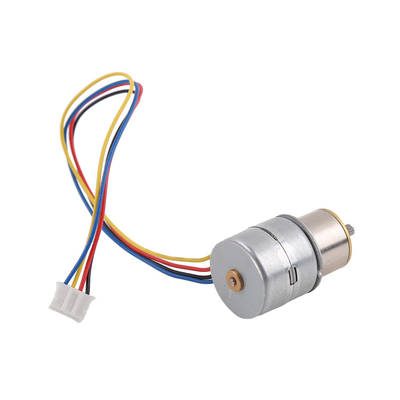

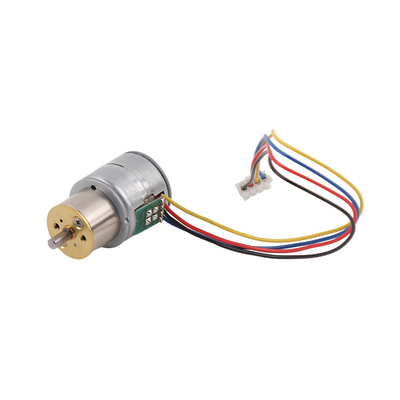

2단계 고정도 20mm Pm 스테퍼 모터 원형 기어박스 18도 단계 각도
설명
이것은 20mm PM 스테퍼 모터가 있는 원형 변속기입니다.
모터의 저항은 10Ω, 20Ω, 31Ω에서 선택할 수 있습니다.
원형 변속기의 변속률은 10입니다.1,16:1,20:1,30:1,35:1,39:1,50:1,66:1,87:1,102:1,153:1,169:1,210:1,243:1,297:1,350:1,
원형 변속기의 효율은 58~80%입니다.
그 비율이 클수록 출력 샤프트 회전 속도가 느리고 토크가 높습니다.
고객은 필요한 토크에 따라 변속률을 평가합니다.
테스트를 위해 몇 가지 샘플을 구입하는 데 관심이 있다면, 저희에게 연락하십시오.
매개 변수
| 모델 번호 | SM20-13GR |
| 모터 지름 | 20mm |
| 기어박스 유형 | 13GR 실린더 기어박스 |
| 드라이브 전압 | 6V DC |
| 코일 저항 | 10Ω 또는 31Ω/단계 |
| 단계 수 | 2단계 (4선) |
| 발걸음 각 | 18°/변속기 비율 |
| 출력 셰프트 | 3mm D2.5 샤프트 |
| 기어 비율 | 101~350:1 |
| OEM&ODM 서비스 | 사용 가능 |
| 효율성 | 58%~80% |
디자인 도면
둥근 변속기 상자 변속기 비율 사양
| 기어 비율 | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| 정확한 비율 | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| 치아 찌꺼기 | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| 기구 수준 | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| 효율성 | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| 기어 비율 | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| 정확한 비율 | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| 치아 찌꺼기 | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| 기구 수준 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| 효율성 | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
원형 기어 유형에 관한
1이 기어박스는 높은 정확성과 높은 효율성을 가지고 있습니다.
2둥근 기어 박스 출력 샤프트는 일반적으로 φ3mmD2.5mm 샤프트이며 출력 샤프트의 길이는 사용자 정의 될 수 있습니다.
3출력 속도와 토크는 다른 기어 비율에 따라 다릅니다. 고객은 필요한 토크에 따라 기어 비율을 평가합니다.
4둥근 기어 박스는 또한 15mm 스테퍼 모터와 결합 할 수 있습니다.
다음 도표는 원형 변속기와 함께 15mm 스테퍼 모터를 보여줍니다.
적용
기어 스테퍼 모터, 스마트 홈, 개인 관리, 가전 장비, 스마트 의료 장비, 스마트 로봇, 스마트 물류, 스마트 자동차, 통신 장비,스마트 웨어러블 디바이스, 소비자 전자제품, 카메라 장비 및 기타 산업.
사용자 정의 서비스
1코일 저항 / 등급 전압: 코일 저항은 조절이 가능하며 저항이 높을수록 모터의 등급 전압이 높습니다.
2. 브래킷 디자인 / 슬라이더 길이: 고객이 더 길거나 짧은 브래킷을 원한다면 장착 구멍과 같은 특수 설계가 있습니다. 조정 가능합니다.
3. 슬라이더 디자인: 현재의 슬라이더는 구리, 그것은 비용을 절약하기 위해 플라스틱으로 대체 될 수 있습니다
4PCB + 케이블 + 커넥터: PCB 설계, 케이블 길이, 커넥터 피치는 조정 가능하며 고객의 필요에 따라 FPC로 교체 할 수 있습니다.
