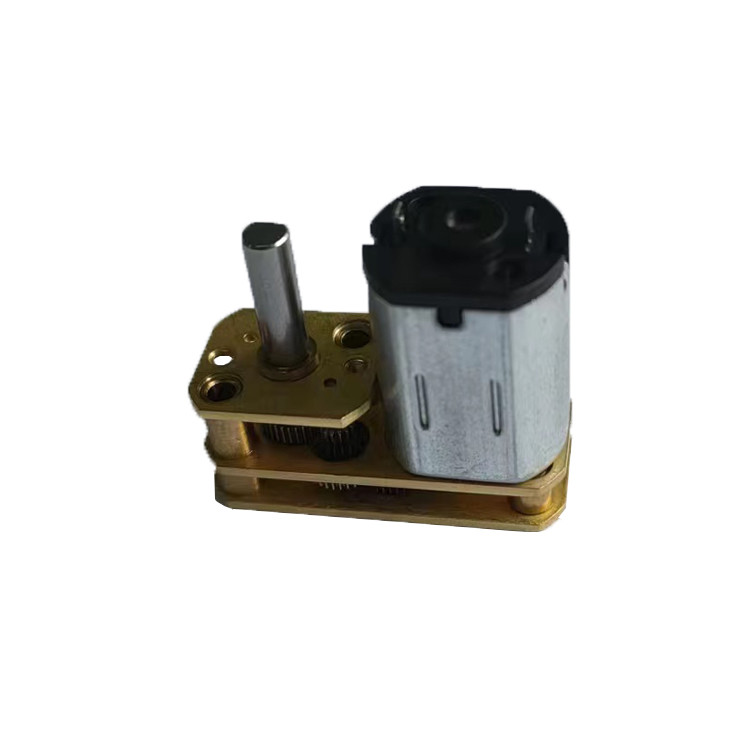

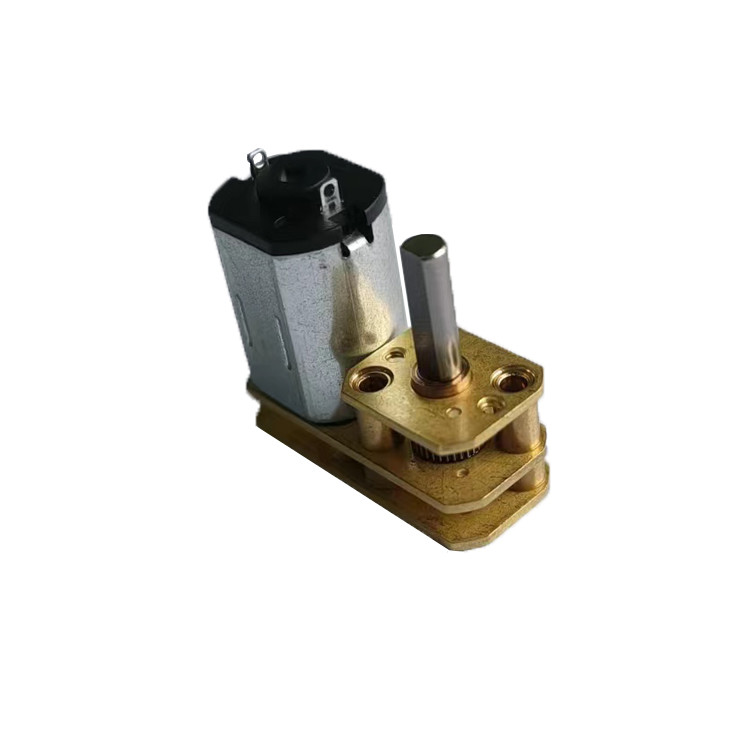

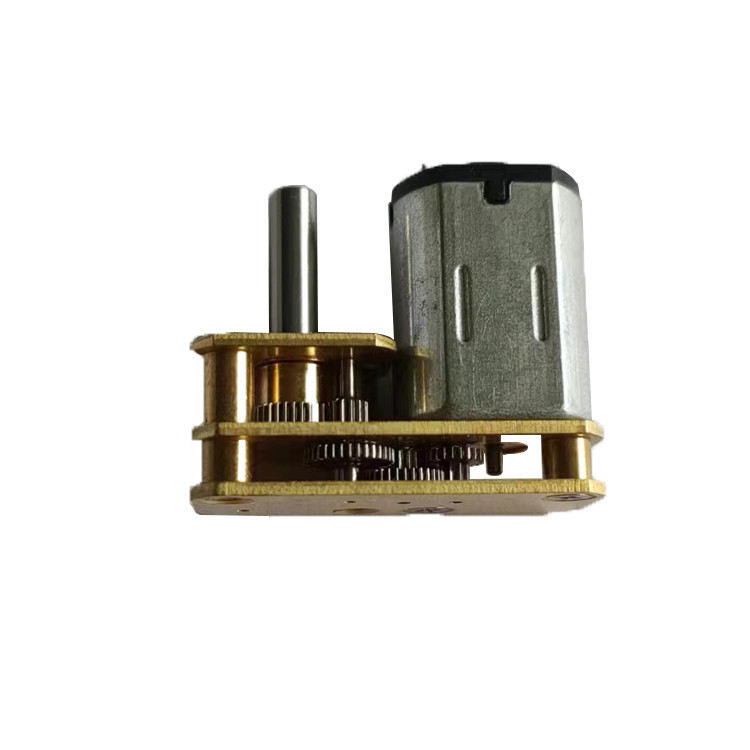

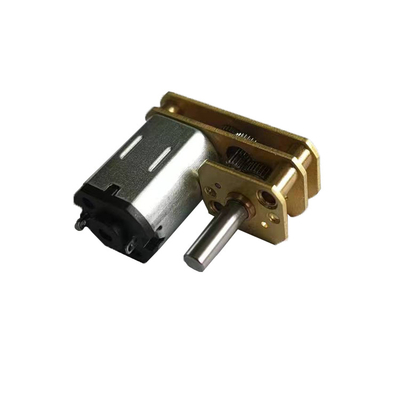

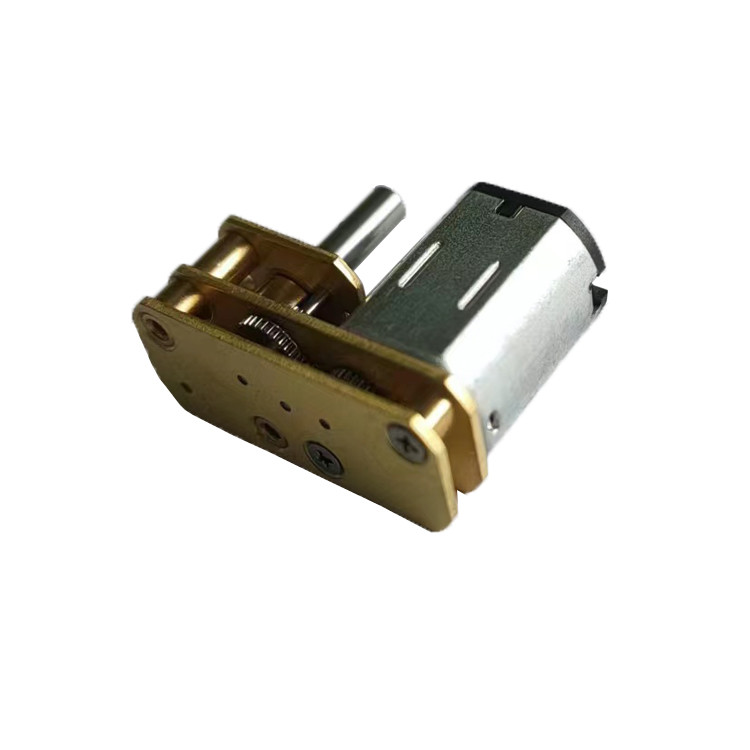

N20 DC 브러쉬 모터와 1024 기어박스, 출력 샤프트는 사용자 정의 될 수 있습니다
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | N20-1024GB |
| 최소 주문 수량 | 1 단위 |
| 가격 | $7~$15/Unit |
| 포장 세부 사항 | 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다. |
| 배달 시간 | 샘플 대금을 받는 것 뒤에 10~30 일 |
| 지불 조건 | 머니그램, 웨스턴 유니온, 신용 Card,T/T, L/C (신용장) |
| 공급 능력 | 100000\ 단위/년 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모터 타입 | 기어박스가 있는 N20 모터 | 구동 전압 | 5V DC |
|---|---|---|---|
| 무부하 속도 | 15000rpm | 실행 방향 | CW / CCW |
| 최소 주문량 | 1 단위 | ||
| 하이 라이트 | 1024 기어박스 DC 브러쉬 모터,맞춤형 N20 DC 브러쉬 모터,15000RPM 작은 DC 변속기 모터 |
||
제품 설명
N20 DC 브러쉬 모터와 1024 기어박스, 출력 샤프트는 사용자 정의 할 수 있습니다
설명
이것은 N20 DC 모터와 1024 기어박스입니다.
N20 DC 모터는 또한 단일 모터에 대해 약 15,000 RPM의 무부하 속도를 가진 붓 DC 모터입니다.
엔진이 기어박스에 연결되면 속도가 느리고 토크가 더 높습니다.
이 모터의 출력 샤프트는 D 샤프트이며 고객은 필요에 따라 힌트 샤프트도 선택할 수 있습니다.
기어박스는 다음과 같은 기어 비율로 제공됩니다: 10:1,30:1,50:1,100:1,150:1,300:1,323:1,483:1,500:1,668:1,945:1,1000:1, 고객은 자신의 필요에 따라 기어 비율을 선택할 수 있습니다.
변속기 비율이 600보다 작을 때:1, 기어박스 높이는 6mm (단어 버전) 로 조정할 수 있습니다.
출력은 3mm * D2.5mm 지름의 D 샤프트 또는 M3 리드 스크루 또는 다른 사용자 정의 샤프트 유형이 될 수 있습니다.
매개 변수
| 모델 번호 | N20-1024GB |
| 구동 전압 | 5V DC |
| 저항력 | 25Ω |
| 인덕턴스 | 4mH |
| 무부하 속도는 | 9000RPM |
| 감소율 | 298:1 |
| 무부하 출력 속도 | 25RPM |
| 무부하 전류 | < 60mA |
| 출력 토크 | 800g.cm |
| 실행 방향 | CW/CCW |
디자인 도면
DC 브러쉬 모터에 대해
DC 브러쉬 모터는 시장에서 가장 일반적으로 사용되는 모터입니다.
동전 모터 내부에는 브러쉬가 있고, 양극과 음극이 있습니다.
DC 모터의 속도는 다른 기어 비율 또는 PWM (펄스 너비 변조) 로 제어 할 수 있습니다.
기어박스에서 토크를 증가시키는 방법으로 DC 모터는 모터의 원래 토크보다 더 높은 토크를 달성 할 수 있습니다.
또한 고객의 요구에 따라 다음 위치에 설치 될 수 있습니다:
1024GB 시리즈 + N20 DC 모터

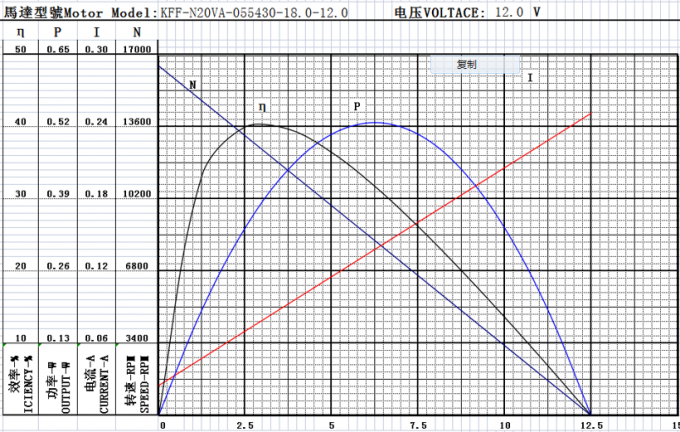

N20 모터 성능 곡선 (12V 16000 무부하 속도 버전)
N20은 다음과 같은 원칙에 따라 작동합니다.
기어박스 매개 변수
| 기어 비율 | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| 정확한 비율 | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| 치아 찌꺼기 | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| 기구 수준 | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| 효율성 | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| 기어 비율 | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| 정확한 비율 | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| 치아 찌꺼기 | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| 기구 수준 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| 효율성 | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
적용
의료기기, 로봇 분야, 스마트 홈, 자동차 드라이브, 항공기, 소비자 전자제품, 산업 자동화, 광학 기기 및 장비 분야 등
DC 브러쉬 모터의 장점
1. 더 저렴하다 (단계 모터와 비교하면)
2더 작은 크기
3직접 연결, 사용하기 쉬운
4사용 범위 넓다
5빠른 회전 속도
6더 높은 효율성 (단계 모터와 비교하면)
사용자 정의 서비스
셰프트 길이의 밖으로 (꼬리 셰프트 일치 인코더의 밖으로있을 수 있습니다),
전압,
회전속도
전원 출력 모드
그리고 커넥터 등등
납품 시간 및 포장 정보
표본의 수명:
표준 모터 재고: 3 일 이내에
주류가 없는 표준 모터: 15일 이내에
사용자 정의 제품: 약 25 ~ 30 일 (개인화 복잡성에 따라)
새로운 곰팡이를 만드는 데 소요되는 기간: 일반적으로 약 45일
대량 생산의 수명: 주문량에 따라
포장:
표본은 종이 상자와 함께 폼 스펀지에 포장, 익스프레스로 배송
대량 생산, 모터는 투명한 필름이 외부에 있는 파동 카튼에 포장됩니다. (항공 운송)
바다로 배송되면 제품은 팔렛에 포장됩니다.
운송 방법
표본과 항공 운송에는 FEDEX/TNT/UPS/DHL를 사용합니다.(5 ~ 12 일 익스프레스 서비스)
해상 운송을 위해, 우리는 우리의 운송 에이전트를 사용합니다, 그리고 상하이 항구에서 배.(45~70일, 해상 운송)
FAQ
1- 제조사인가요?
네, 우리는 제조업체입니다. 그리고 우리는 주로 스테퍼 모터를 생산합니다.
2공장이 어디 있어요?
우리 공장은 장저우, Jiangsu에 위치하고 있습니다. 예, 당신은 우리를 방문하는 매우 환영합니다.
3- 무료 샘플을 제공할 수 있나요?
아니, 우리는 무료 샘플을 제공하지 않습니다. 고객은 무료 샘플을 공정하게 취급하지 않습니다.
4- 누가 배송 비용을 지불합니까?
고객들이 배송비를 지불하면 우리는 배송비를 제시합니다.
만약 당신이 더 저렴하고 편리한 배송 방법을 가지고 있다고 생각한다면, 우리는 당신의 배송 계좌를 사용할 수 있습니다.
5MOQ는 얼마죠?
MOQ는 없습니다. 단 하나의 샘플만 주문할 수 있습니다.
하지만 테스트 중에 모터가 손상될 경우에 더 주문하는 것이 좋습니다.
6새로운 프로젝트를 개발 중입니다. 사용자 정의 서비스를 제공합니까? 우리는 비밀 계약을 체결 할 수 있습니까?
우리는 스텝 모터 산업에서 20 년 이상의 경험을 가지고 있습니다.
우리는 많은 프로젝트를 개발했습니다, 우리는 디자인 드로잉에서 생산에까지 전체 세트 사용자 정의를 제공할 수 있습니다.
우리는 당신이 당신의 단계 모터 프로젝트를 위해 몇 가지 조언 / 제안을 줄 수 있다고 확신합니다.
만약 비밀에 대해 걱정한다면, 네, 우리는 비밀 계약서에 서명할 수 있습니다.
7운전기사를 팔고 생산하고 있나요?
네, 우리는 드라이버를 판매합니다. 그들은 일시적인 샘플 테스트에 적합합니다. 대량 생산에 적합하지 않습니다.
우리는 드라이버를 생산하지 않습니다, 우리는 단지 단계 모터를 생산
