웜 기어박스와 쿠스토미즈드 Ｄ 샤프트 35HS42 NEMA 14 35 밀리미터 하이브리드 스텝 모터

커스터마이즈 된 D 샤프트 35HS42 NEMA 14 35mm 하이브리드 스테퍼 모터

설명:

35mm NEMA 14 하이브리드 스테퍼 모터와 워크 기어박스

모터와 기어박스 사이에 장착판이 있습니다.

스텝 모터의 높이는 42mm이고 우리는 선택할 수 있는 여러 높이를 가지고 있습니다.

기어 비율은 49입니다.1, 그리고 기어 비율은 고객의 속도와 토크 요구 사항에 따라 조정됩니다.
셰프트 길이도 커스터마이징할 수 있습니다.

셰프트의 길이를 조절할 수도 있습니다.

매개 변수

설계 도면:

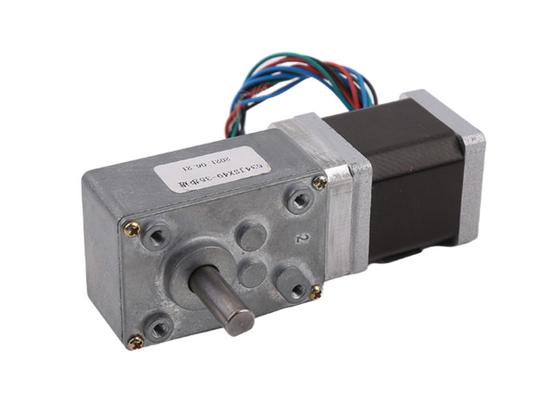

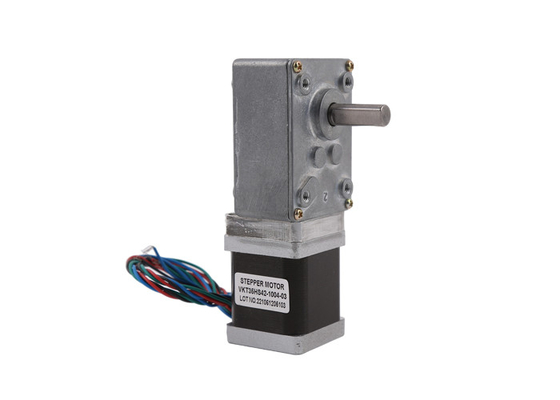

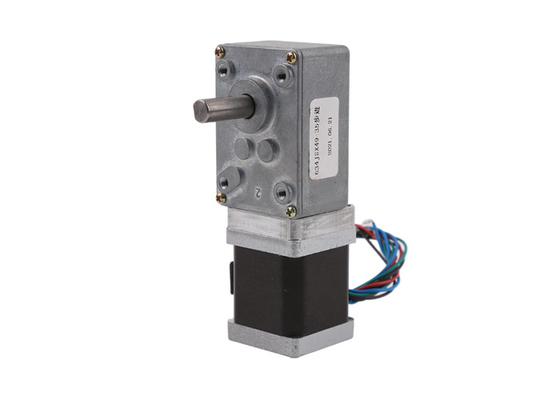

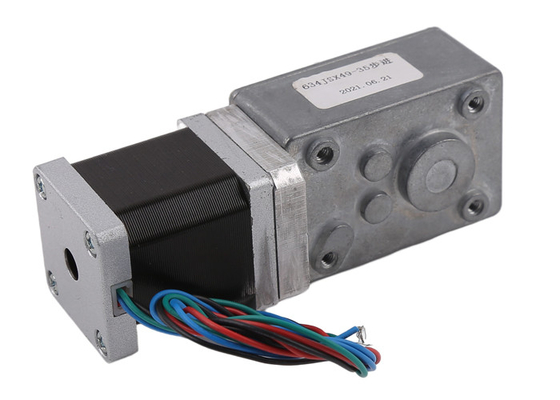

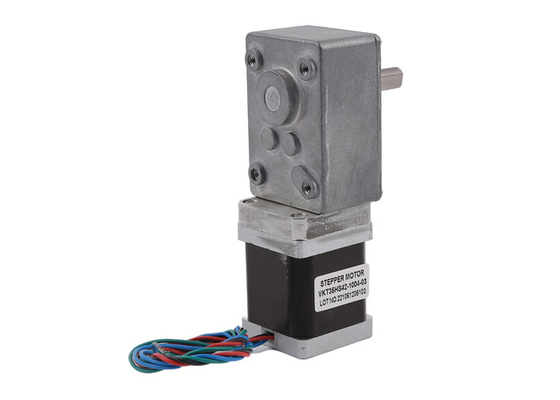

제품 표시:

스테퍼 모터의 적용:

스테퍼 모터는 정밀 제어에 사용됩니다. 의료 장비, 3D 프린터, 산업 정밀 제어, 자동화 장비 등에 널리 사용됩니다.

단계 모터는 정밀한 제어 및 회전 / 선형 움직임의 요구 모든 메커니즘에 사용할 수 있습니다.

스테퍼 모터의 장점:

스테퍼 모터는 클로즈 루프 인코더 / 피드백 시스템 없이도 정확한 제어에 도달 할 수 있습니다. 또한 전기 브러쉬가 없습니다.따라서 전자기 간섭과 전기 불꽃 문제가 없습니다어떤 경우에는 DC 브러쉬 모터/브러쉬리스 모터를 대체할 수 있습니다.

스텝 모터는 운전자와 함께 쉽게 제어 할 수 있으며,이 기능은 정밀한 제어 분야에서 중요한 위치를 확립합니다.

1정밀 제어 가능, 프로그래밍

2전자기 간섭과 전기 불꽃 없이

3작은 크기

4합리적인 가격

5소음도 낮아요

6. 긴 서비스 수명

하이브리드 스테퍼 모터에 관한 참고:

고객은 먼저 단계 모터를 선택하고, 그 다음 기존 단계 모터를 기반으로 드라이버를 선택하는 원칙을 따라야 합니다.
하이브리드 스텝 모터를 구동하려면 풀 스텝 운전 모드를 사용하지 않는 것이 가장 좋으며, 풀 스텝 운전에서는 진동이 더 커집니다.
하이브리드 스테퍼 모터는 낮은 속도 경우에 더 적합합니다. 우리는 속도를 초과하지 않습니다 1000 rpm (6666PPS 0.9도에서), 1000-3000PPS (0.9도에서 바람직합니다),그리고 그 속도를 낮추기 위해 기어박스에 연결할 수 있습니다.모터는 적절한 주파수에서 높은 작동 효율과 낮은 소음을 가지고 있습니다.
역사적인 이유로 인해 12V의 명목 전압을 가진 모터 만 12V를 사용합니다. 설계 도면에 표시된 다른 명목 전압은 모터에 가장 적합한 구동 전압이 아닙니다.고객들은 자신의 요구에 따라 적절한 구동 전압과 적절한 드라이버를 선택해야 합니다..
높은 속도 또는 큰 부하로 사용 될 때 모터는 일반적으로 작업 속도에서 직접 시작하지 않습니다. 우리는 점진적으로 주파수와 속도를 증가 제안합니다. 두 가지 이유로: 첫째,모터는 단계를 잃지 않습니다.두 번째로, 소음을 줄이고 위치 정확도를 향상시킬 수 있습니다.
모터는 진동 영역에서 작동해서는 안 됩니다. 600 PPS 이하). 느린 속도로 사용되어야 할 경우, 전압, 전류를 변경하거나 약간의 덤핑을 추가함으로써 진동 문제를 줄일 수 있습니다.
모터가 600PPS (0.9도) 이하에서 작동하면 작은 전류, 큰 인덕턴스 및 낮은 전압으로 구동되어야합니다.
큰 관세 모멘트를 가진 부하에 대용량 모터를 선택해야합니다.
더 높은 정밀도가 필요할 경우 기어박스를 추가하거나 모터 속도를 증가시키거나 분할 구동을 사용하여 해결할 수 있습니다. 또한 5 단계 모터 (일극 모터) 를 사용할 수 있습니다.하지만 전체 시스템의 가격은 상대적으로 비싸다, 그래서 거의 사용되지 않습니다.
