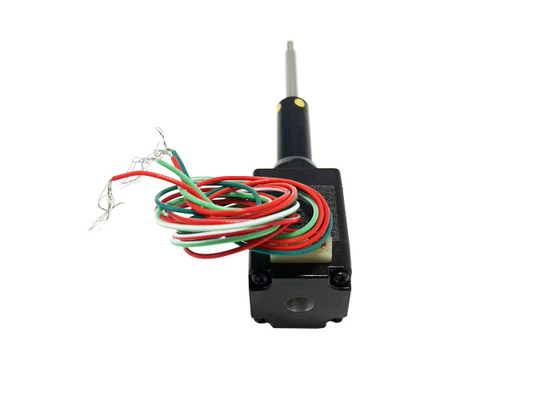

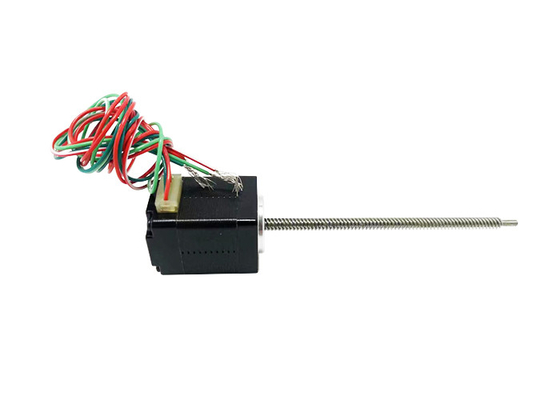

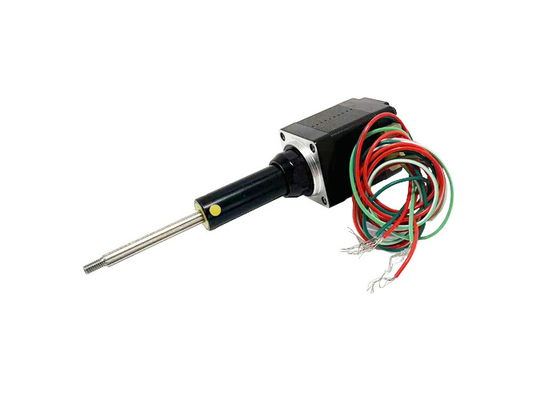

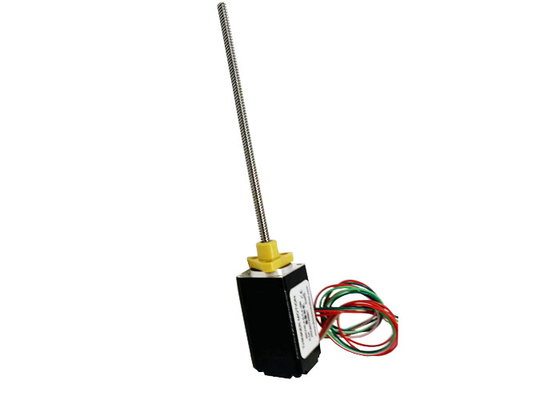

Nema 8 (20mm) 하이브리드 스텝 모터, 양극성, 4 납, ACME 리드 스크루, 저소음, 장수, 고성능
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | VSM20HSM |
| 최소 주문 수량 | 1Unit |
| 가격 | $33~$78/Unit |
| 포장 세부 사항 | 표준 수출은 패키징하거나, 맞춤화될 수 있습니다 |
| 배달 시간 | 15-30 작업 일수 |
| 지불 조건 | 웨스턴 유니온, 전신환, L/C (신용장), 머니그램 |
| 공급 능력 | 1000000 유닛 / 년 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모터 사이즈 | 20 밀리미터 | 전압 / 단계 | 2.5 / 6.3V |
|---|---|---|---|
| 경향 / 단계 | 0.5A | 저항 / 단계 | 5.1 / 12.5Ω 5.1 / 12.5Ω |
| 인덕턴스 / 단계 | 1.5 / 4.5mH | 도선의 수 | 4 |
| 회전자 관성 | 2 g·cm2 | 도시 | 창주 |
제품 설명
네마 8 (20mm) 하이브리드 스테퍼 모터, 양극성, 4개의 리드, ACME 리드 스크루, 소음 적고, 장수, 높은 성능

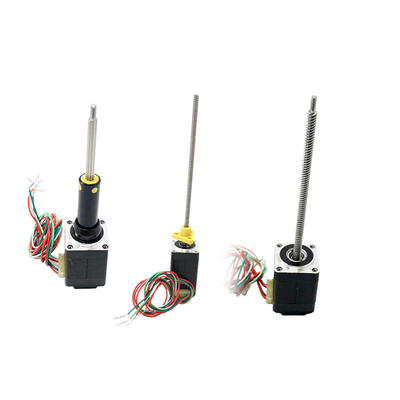

이 20mm 하이브리드 스테퍼 모터는 외부로 구동, 횡단축, 횡단 고정축의 세 가지 유형으로 제공됩니다. 당신은 당신의 특정 필요에 따라 선택할 수 있습니다.
VSM20HSM 표준 외부 모터 윤곽 도면:
설명:
|
제품 이름 |
20mm 외부로 구동되는 하이브리드 스테퍼 모터 |
|
모델 |
VSM20HSM |
|
종류 |
하이브리드 스테퍼 모터 |
|
발걸음 각도 |
1.8° |
|
전압 (V) |
20.5 / 6.3 |
|
전류 (A) |
0.5 |
|
저항 (오엄) |
50.1 / 12.5 |
|
인덕턴스 (mH) |
10.5/45 |
| 납 유선 | 4 |
|
유지 토크 (N.m) |
00.02 / 0.04 |
|
모터 길이 (mm) |
30 / 42 |
| 환경 온도 | -20°C ~ +50°C |
| 온도 상승 | 최대 8만원 |
| 다이 일렉트릭 강도 | 최대 1mA. 500V, 1KHz, 1초 |
| 단열 저항 | 100MΩ 미니 @500Vdc |
인증서:
전기 매개 변수:
| 모터 크기 |
전압/ 단계 (V) |
현재/ 단계 (A) |
저항력/ 단계 (Ω) |
인덕턴스/ 단계 (mH) |
수 납 유선 |
로터 이너티 (g.cm)2) |
유지 토크 (N.m) |
모터 길이 L (mm) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
일반 기술 매개 변수:
| 방사선 공백 | 0.02mm 최대 (450g 부하) | 단열 저항 | 100MΩ @500VDC |
| 축 공백 | 0.08mm 최대 (450g 부하) | 다이렉트릭 강도 | 500VAC 1mA 1s@1KHZ |
| 최대 방사선 부담 | 15N (플랜지 표면에서 20mm) | 단열계급 | 클래스 B (80K) |
| 최대 축적 부하 | 5N | 실내 온도 | -20°C ~ +50°C |
나사 사양:
| 납 나사 지름 ((mm) | 납 ((mm) | 단계 (mm) | 자동 잠금 힘의 전원 종료 (N) |
| 3.5 | 0.6096 | 0.003048 | 80 |
| 3.5 | 1 | 0.005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
토크 주파수 곡선:
시험 조건:
힐퍼 드라이브, 반 마이크로 스테이핑, 드라이브 전압 24V
적용 분야:
3D 프린팅:20mm 하이브리드 스테퍼 모터는 3D 프린터에서 프린트 헤드, 스테이지 및 축적 모션 시스템을 구동하기 위해 모션 제어에 사용할 수 있습니다.
자동화 장비: 이러한 스테퍼 모터는 자동화 장비, 자동 포장 기계, 자동 조립 라인, 자동 처리 로봇 팔 등에서 일반적으로 사용됩니다.정밀 위치 및 속도를 제어하기 위해.
로봇:로봇 분야에서 20mm 하이브리드 스테퍼 모터는 정확한 자세와 위치 제어를 위해 로봇의 관절 움직임을 제어하는 데 사용됩니다.
CNC 기계 도구:이러한 스테퍼 모터는 또한 CNC 기계 도구에서 고 정밀 가공을 위해 도구 또는 테이블의 정밀한 움직임을 구동하는 데 사용됩니다.
의료 장비:의료 장비에서는 20mm 하이브리드 스테퍼 모터를 사용하여 수술 로봇과 약물 전달 시스템과 같은 의료 장비의 구성 요소의 움직임을 정확하게 제어 할 수 있습니다.
자동차 장비:자동차 산업에서는 이러한 스테퍼 모터가 자동차 부품의 위치와 움직임을 제어하는 데 사용될 수 있습니다. 예를 들어 창문 올리고 낮추는 시스템, 좌석 조정 시스템,그 외.
스마트 홈:스마트 홈 분야에서 20mm 하이브리드 스테퍼 모터는 커튼의 열과 닫기를 제어하고, 가정 보안 시스템에서 회전 카메라 등을 제어하는 데 사용할 수 있습니다.
이것들은 20mm 하이브리드 스테퍼 모터의 일반적인 응용 분야 중 일부입니다. 사실 스테퍼 모터는 다양한 산업 및 분야에서 광범위한 응용 분야를 가지고 있습니다.특정 사용 시나리오 또한 특정 사양에 달려 있습니다., 성능 및 제어 요구 사항
장점:
정확성 및 위치 설정 능력:하이브리드 스테퍼 모터는 1.8도 또는 0.9도와 같은 낮은 단계 각도와 함께 미세한 단계 움직임에 높은 정확성과 위치 기능을 제공합니다.더 정확한 위치 제어로 이어집니다..
높은 토크와 높은 속도는:하이브리드 스테퍼 모터는 구조적으로 높은 토크 출력을 제공하도록 설계되었으며 올바른 드라이버와 컨트롤러와 함께 높은 속도를 제공합니다.이것은 그들을 높은 토크와 높은 속도 이동을 필요로하는 응용 프로그램에 적합합니다.
제어 가능성과 프로그래밍 가능성하이브리드 스테퍼 모터는 잘 제어 가능한 개방형 제어 시스템입니다. 제어 장치에 의해 움직임의 각 단계에서 정확하게 제어 할 수 있습니다.매우 프로그래밍 가능하고 제어 가능한 모션 시퀀스를 생성합니다.
간단한 드라이브와 제어:하이브리드 스테퍼 모터는 다른 유형의 모터와 비교했을 때 비교적 간단한 드라이브 및 제어 회로를 가지고 있습니다. 위치 피드백 장치의 사용이 필요하지 않습니다.인코더) 를 사용할 수 있으며 적절한 드라이버와 컨트롤러에 의해 직접 제어 될 수 있습니다.이것은 시스템 설계와 설치를 단순화하고 비용을 줄입니다.
높은 신뢰성 및 안정성:하이브리드 스테퍼 모터는 간단한 구조, 움직이는 부품의 적은 수와 브러쉬리스 설계로 인해 높은 신뢰성과 안정성을 제공합니다. 정기적인 유지 보수가 필요하지 않습니다.장시간 사용 가능, 그리고 적절한 사용과 작동과 함께 안정적인 성능을 제공합니다.
에너지 효율적이고 소음도 낮습니다.하이브리드 스테퍼 모터는 에너지 효율적이며 상대적으로 낮은 전력에서 높은 출력 토크를 제공합니다. 또한 일반적으로 소음 수준을 낮추기 위해 작동합니다.소음 민감한 응용 프로그램에서 그들에게 장점을 제공합니다..
모터 선택 요구 사항:
이동/착착 방향
부하 요구 사항
∙ 스트로크 요구 사항
최종 가공 요구 사항
정확성 요구 사항
에코더 피드백 요구 사항
수동 조정 요구 사항
환경 요구 사항
