Nema 17 (42mm) 하이브리드 스텝 모터, 양극성, 4 납, ACME 리드 스크루, 스텝 각 1.8', 장수, 고성능.
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x모터 사이즈 | 42 밀리미터 | 스텝 각 | 1.8' |
---|---|---|---|
전압 (V) | 2.6/ 2/2.5 | 경향 (A) | 1.5/2.5 |
저항 (오옴) | 1.8 / 0.8/1 1.8 / 0.8/1 | 인덕턴스 (mH) | 1.8/2.8/ 4.6 |
도선 | 4 | 도시 | 창주 |
네마 17 (42mm) 하이브리드 스테퍼 모터, 양극, 4개의 리드, ACME 리드 스크루, 단계 각도 1.8°, 긴 수명, 높은 성능.

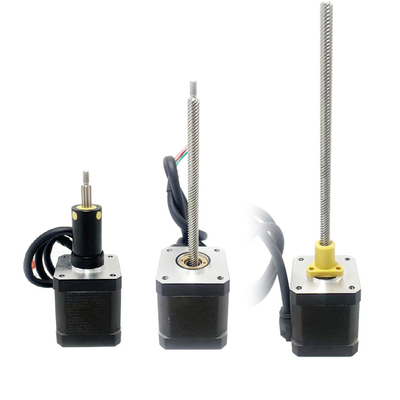

이 42mm 하이브리드 스테퍼 모터는 외부로 구동되는, 횡단축, 횡단 고정축의 세 가지 유형으로 제공됩니다. 당신은 당신의 특정 필요에 따라 선택할 수 있습니다.
설명:
제품 이름 |
42mm 하이브리드 스테퍼 모터 |
모델 |
VSM42HSM |
종류 |
하이브리드 스테퍼 모터 |
발걸음 각도 |
1.8° |
전압 (V) |
2/ 2.6/ 33 |
전류 (A) |
10.5/2.5 |
저항 (오엄) |
00.8/1.8/22 |
인덕턴스 (mH) |
10.8/2.8/46 |
납 유선 | 4 |
모터 길이 (mm) |
34/48/46 |
환경 온도 | -20°C ~ +50°C |
온도 상승 | 최대 8만원 |
다이 일렉트릭 강도 | 최대 1mA. 500V, 1KHz, 1초 |
단열 저항 | 100MΩ 미니 @500Vdc |
인증서:
전기 매개 변수:
모터 크기 |
전압 / 단계 (V) |
전류 / 단계 (A) |
저항력 / 단계 (Ω) |
인덕턴스 / 단계 (mH) |
수 납 유선 |
로터 이너티 (g.cm)2) |
모터 무게 (g) |
모터 길이 L (mm) |
42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
납 나사 사양 및 성능 매개 변수:
직경 (mm) |
납 (mm) |
발자국 (mm) |
자동 잠금력 끄기 (N) |
6.35 | 1.27 | 0.00635 | 150 |
6.35 | 3.175 | 0.015875 | 40 |
6.35 | 6.35 | 0.03175 | 15 |
6.35 | 12.7 | 0.0635 | 3 |
6.35 | 25.4 | 0.127 | 0 |
참고: 더 많은 납 나사 사양을 위해, 저희에게 연락하십시오.

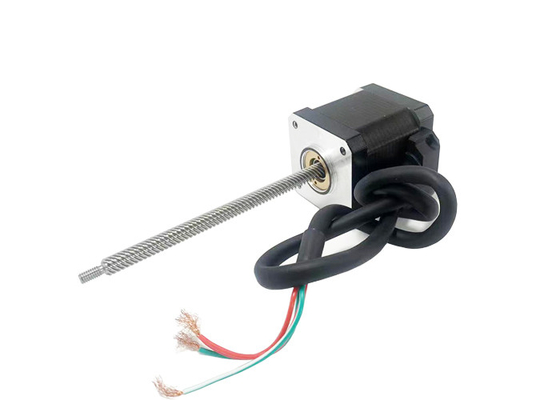

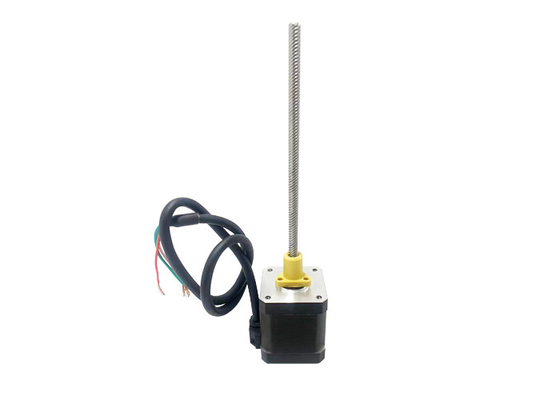

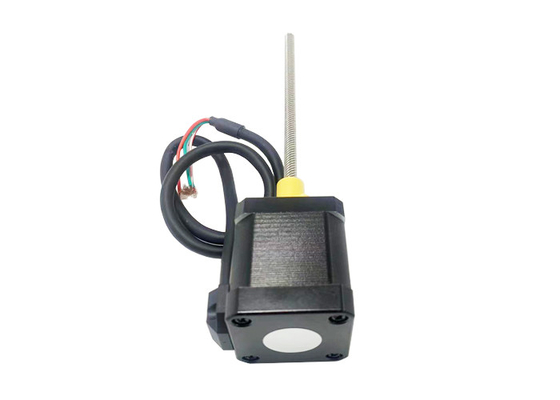

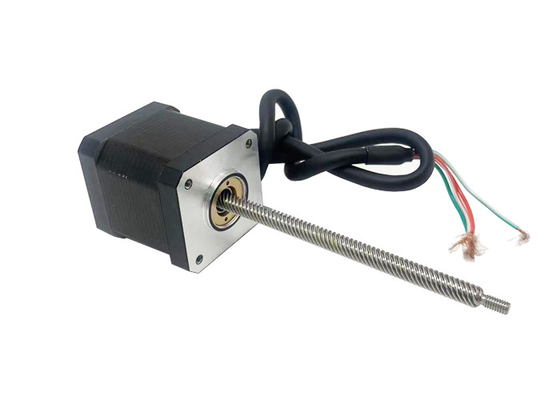

VSM42HSM 표준 외부 모터 윤곽 도면:
참고:
납 나사 길이는 사용자 정의 될 수 있습니다
사용자 정의 가공은 납 나사 끝에서 실행 가능

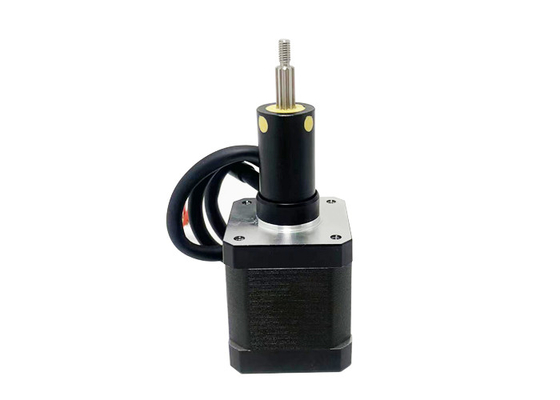

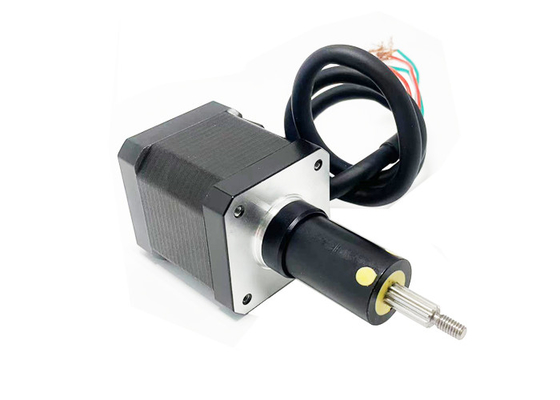

42mm 하이브리드 스테퍼 모터 표준 캡티브 모터 윤곽 도면:
참고:
사용자 정의 가공은 납 나사 끝에서 실행 가능
뇌졸중 S (mm) |
차원 A (mm) |
차원 B (mm) | |||
L = 34 | L = 40 | L = 48 | L = 60 | ||
12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |
42mm 하이브리드 스테퍼 모터 표준 고정 모터 도면 도면:
참고:
납 나사 길이는 사용자 정의 될 수 있습니다
사용자 정의 가공은 납 나사 끝에서 실행 가능
속도 및 추진 곡선:
42 시리즈 34mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선 (Φ6.35mm 리드 스크루)
42 시리즈 40mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선 (Φ6.35mm 리드 스크루)
납 (mm) | 선형 속도 (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
시험 조건:
헬리콥터 드라이브, 램프가 없습니다, 반 마이크로 스텝, 드라이브 전압 40V
42 시리즈 48mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선 (Φ6.35mm 리드 스크루)
42 시리즈 60mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선 (Φ6.35mm 리드 스크루)
납 (mm) | 선형 속도 (mm/s) | ||||||||
1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
시험 조건:
헬리콥터 드라이브, 램프가 없습니다, 반 마이크로 스텝, 드라이브 전압 40V
적용 분야:
자동화 장비:42mm 하이브리드 스테퍼 모터는 자동 포장 기계, 자동 생산 라인, 기계 도구 및 인쇄 장비 등 다양한 자동화 장비에서 널리 사용됩니다.그들은 정밀 이동과 신뢰성을 위해 자동화 장비의 요구 사항을 충족하기 위해 정확한 위치 제어와 높은 토크 출력을 제공합니다.
3D 프린터:42mm 하이브리드 스테퍼 모터는 3D 프린터에서 중요한 역할을 합니다. 그들은 고정밀 위치 제어 및 정밀한 인쇄 작업을 실현하기 위해 프린트 헤드를 구동하는 데 사용됩니다.이 모터 는 좋은 위치 정확성 과 신뢰성 을 제공한다3D 프린터의 성능과 인쇄 품질을 향상시키는 데 도움이 됩니다.
의료기기:42mm 하이브리드 스테퍼 모터는 의료 장치에서 널리 사용됩니다. 예를 들어 의료 영상 장비 (예를 들어 CT 스캐너, X-선 기계),이 모터는 회전 플랫폼과 움직이는 부품을 제어하는 데 사용됩니다.또한, 그들은 외과 로봇, 주사기 및 자동 샘플 처리와 같은 의료 장치의 정밀 위치 제어에 사용됩니다.
로봇:42mm 하이브리드 스테퍼 모터는 로봇 공학에서 중요한 역할을 합니다. 그들은 로봇 관절을 구동하는 데 사용될 수 있으며, 고정도 위치 제어와 토크 출력을 제공합니다.로봇의 응용 분야는 산업용 로봇을 포함한다서비스 로봇과 의료 로봇입니다.
자동차:42mm 하이브리드 스테퍼 모터는 자동차 장비에 응용이 있습니다. 자동차 안의 다양한 제어 시스템, 자동차 좌석 조정, 창문 들어 올림 및 낮추기,그리고 후면 거울 조정이 모터는 자동차 장비의 적절한 작동을 보장하기 위해 고 정밀 위치 제어 및 신뢰할 수있는 성능을 제공합니다.
스마트 홈 및 소비자 전자제품:42mm 하이브리드 스테퍼 모터는 스마트 홈 및 소비자 전자제품에 사용됩니다. 스마트 문 잠금, 카메라 헤드, 스마트 커튼, 로봇 진공 청소기 등 장치에 사용할 수 있습니다.정확한 위치 제어 및 운동 기능을 제공하기 위해.
위의 응용 분야 외에도 42mm 하이브리드 스테퍼 모터는 또한 섬유 장비, 보안 모니터링 시스템, 무대 조명 제어,그리고 정확한 위치 제어와 신뢰할 수 있는 성능을 필요로 하는 다른 영역전체적으로, 42mm 하이브리드 스테퍼 모터는 여러 산업에서 광범위한 응용 프로그램을 가지고 있습니다.
장점:
낮은 속도의 토크:42mm 하이브리드 스테퍼 모터는 낮은 속도에 탁월한 토크 성능을 보여준다. 그들은 높은 유지 토크를 생성할 수 있으며, 매우 낮은 속도에서도 원활하게 시작하여 작동할 수 있다.이 특성은 정확한 제어와 느린 움직임이 필요한 응용 프로그램에 적합합니다.로봇, 자동화 장비, 의료기기 등입니다.
위치 정확성:이 모터 들 은 높은 위치 정확성 을 제공 합니다. 그 들 의 얇은 단계 해상도 로 인해 정확 한 위치 및 정확한 운동 제어 를 달성 할 수 있습니다.이것은 정확한 위치 설정이 필요한 응용 프로그램에서 결정적입니다CNC 기계, 3D 프린터, 픽 앤 플래시 시스템과 같은
자동 잠금 능력:하이브리드 스테퍼 모터는 윙링이 전원을 공급하지 않을 때 자동 잠금 기능을 가지고 있습니다. 이것은 전력 소비없이 위치를 유지할 수 있다는 것을 의미합니다.전력 없는 위치를 유지하는 것이 필요한 애플리케이션에서 유리합니다., 예를 들어 로봇 팔이나 위치기.
비용 효율성:42mm 하이브리드 스테퍼 모터는 많은 애플리케이션에 대한 비용 효율적인 솔루션을 제공합니다. 서보 모터와 같은 다른 유형의 모터와 비교하면 일반적으로 더 저렴합니다.제어 시스템의 단순성과 피드백 센서의 부재가 비용 효율성에 기여합니다.
연동 속도의 넓은 범위:이 모터는 매우 낮은 속도부터 상대적으로 높은 속도까지 다양한 속도에서 작동 할 수 있습니다. 그들은 좋은 속도 조절을 제공하며 원활한 가속과 verlangsamt을 달성 할 수 있습니다.속도 조절의 이 유연성 때문에 그들은 다양한 속도 요구 사항의 응용 프로그램에 적합합니다..
컴팩트 크기:42mm 형태 인수는 단계 모터에 비해 비교적 작은 크기를 나타냅니다.이것은 공간 제한된 응용 프로그램 또는 컴팩트하고 가벼운 디자인을 필요로하는 장비에 통합하는 것을 더 쉽게합니다..
신뢰성 및 장수성:하이브리드 스테퍼 모터는 신뢰성 및 내구성으로 유명합니다. 그들은 최소한의 유지 보수 요구 사항과 함께 장기간 지속적으로 작동하도록 설계되었습니다.
모터 선택 요구 사항:
이동/착착 방향
부하 요구 사항
∙ 스트로크 요구 사항
최종 가공 요구 사항
정확성 요구 사항
에코더 피드백 요구 사항
수동 조정 요구 사항
환경 요구 사항
