Nema 34 (86mm) 하이브리드 스텝 모터, 양극성, 4명의 리드, ACME 리드 스크루, 저소음, 장수, 포르메디칼 장비
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | VSM86HSM |
| 최소 주문 수량 | 1Unit |
| 가격 | $100~$171/Unit |
| 포장 세부 사항 | 표준 수출은 패키징하거나, 맞춤화될 수 있습니다 |
| 배달 시간 | 15-30 작업 일수 |
| 지불 조건 | 웨스턴 유니온, 전신환, L/C (신용장), 머니그램 |
| 공급 능력 | 1000000 유닛 / 년 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모터 사이즈 | 86mm | 스텝 각 | 1.8' |
|---|---|---|---|
| 전압 (V) | 3 / 4.8 | 경향 (A) | 6 |
| 저항 (오옴) | 0.5 / 0.8 0.5 / 0.8 | 인덕턴스 (mH) | 4 / 8.5 |
| 도선 | 4 | 도시 | 창주 |
제품 설명

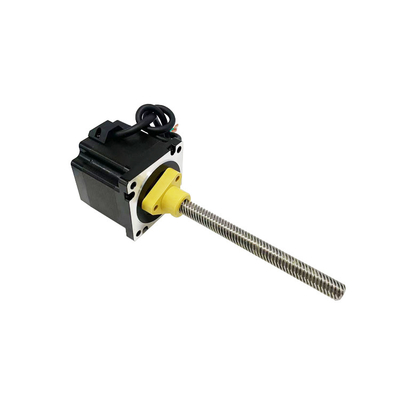

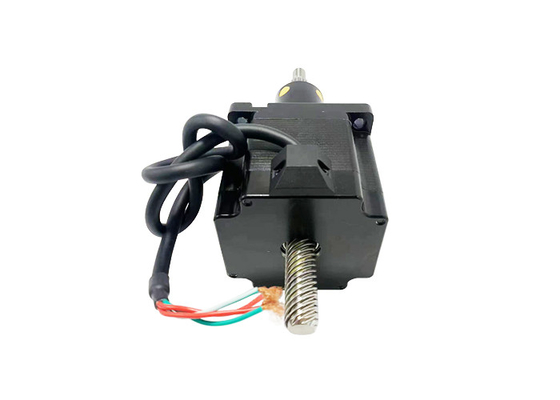

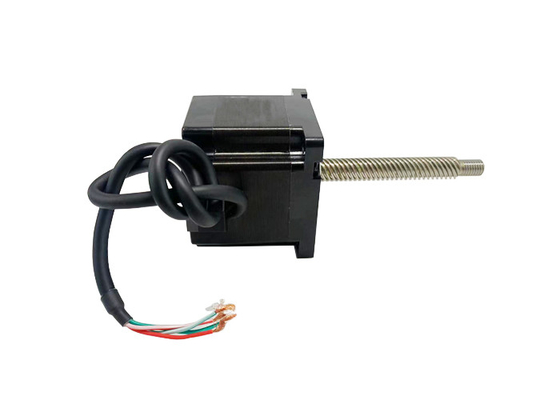

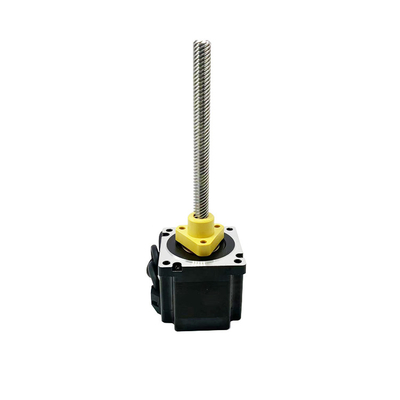

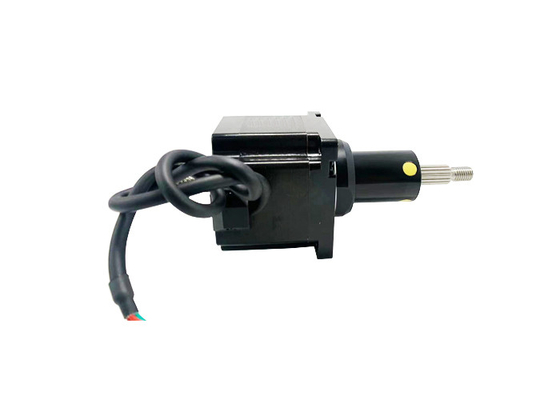

네마 34 (86mm) 하이브리드 스테퍼 모터, 양극, 4 리드, ACME 리드 스크루, 낮은 소음, 긴 수명, 포름기술 장비

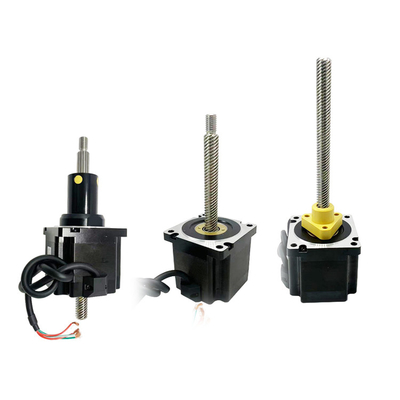

이 86mm 하이브리드 스테퍼 모터는 외부로 구동, 횡단축, 횡단 고정축의 세 가지 유형으로 제공됩니다. 당신은 당신의 특정 필요에 따라 선택할 수 있습니다.
ACME 리드 스크루 스테퍼 모터는 리드 스크루를 사용하여 회전 움직임을 선형 운동으로 변환합니다. 리드 스크루는 지름과 리드의 다양한 조합을 가지고 있습니다.다른 응용 요구 사항을 충족시키기 위해.
납 나사 스테퍼 모터는 일반적으로 의료 장비, 통신 장치 등과 같은 정밀 선형 움직임, 낮은 소음, 높은 비용 효율이 필요한 응용 프로그램에서 사용됩니다.
ThinkerMotion는 30N에서 2400N까지의 부하 범위와 함께 납 나사 스테퍼 모터 (NEMA 8, NEMA 11, NEMA 14, NEMA 17, NEMA 23, NEMA 24, NEMA 34) 의 전체 범위를 제공합니다.포용이 아닌). 사용자 정의는 각 요청에 따라 처리 될 수 있습니다, 예를 들어 나사 길이가 & 나사 끝, 자기 브레이크, 인코더, 반 반발 견과류, 등; 그리고 리드 나사는 또한 요청에 따라 테플론 코팅 될 수 있습니다.
설명:
|
제품 이름 |
86mm 하이브리드 스테퍼 모터 |
|
모델 |
VSM86HSM |
|
종류 |
하이브리드 스테퍼 모터 |
|
발걸음 각도 |
1.8° |
|
전압 (V) |
3/4.8 |
|
전류 (A) |
6 |
|
저항 (오엄) |
00.5/0.8 |
|
인덕턴스 (mH) |
4/8.5 |
| 납 유선 | 4 |
|
모터 길이 (mm) |
76/114 |
| 환경 온도 | -20°C ~ +50°C |
| 온도 상승 | 최대 8만원 |
| 다이 일렉트릭 강도 | 최대 1mA. 500V, 1KHz, 1초 |
| 단열 저항 | 100MΩ 미니 @500Vdc |
인증서:
전기 매개 변수:
| 모터 크기 |
전압 / 단계 (V) |
전류 / 단계 (A) |
저항력 / 단계 (Ω) |
인덕턴스 / 단계 (mH) |
수 납 유선 |
로터 이너티 (g.cm)2) |
모터 무게 (g) |
모터 길이 L (mm) |
| 86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
| 86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
납 나사 사양 및 성능 매개 변수:
|
직경 (mm) |
납 (mm) |
발자국 (mm) |
자동 잠금력 끄기 (N) |
| 15.875 | 2.54 | 0.0127 | 2000 |
| 15.875 | 3.175 | 0.015875 | 1500 |
| 15.875 | 6.35 | 0.03175 | 200 |
| 15.875 | 12.7 | 0.0635 | 50 |
| 15.875 | 25.4 | 0.127 | 20 |
참고: 더 많은 납 나사 사양을 위해, 저희에게 연락하십시오.
VSM86HSM 표준 외부 모터 윤곽 도면:
참고:
납 나사 길이는 사용자 정의 될 수 있습니다
사용자 정의 가공은 납 나사 끝에서 실행 가능
86mm 하이브리드 스테퍼 모터 표준 캡티브 모터 윤곽 도면:
참고:
사용자 정의 가공은 납 나사 끝에서 실행 가능
|
뇌졸중 S (mm) |
차원 A (mm) |
차원 B (mm) | |
| L = 76 | L = 114 | ||
| 12.7 | 29.7 | 0 | 0 |
| 19.1 | 36.1 | 2.1 | 0 |
| 25.4 | 42.4 | 8.4 | 0 |
| 31.8 | 48.8 | 14.8 | 0 |
| 38.1 | 55.1 | 21.1 | 0 |
| 50.8 | 67.8 | 33.8 | 0 |
| 63.5 | 80.5 | 46.5 | 8.5 |
86mm 하이브리드 스테퍼 모터 표준 고정 모터 도면 도면:
참고:
납 나사 길이는 사용자 정의 될 수 있습니다
사용자 정의 가공은 납 나사 끝에서 실행 가능
속도 및 추진 곡선:
86 시리즈 76mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선 (Φ15.88mm 리드 스크루)
86 시리즈 114mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선 (Φ15.88mm 리드 스크루)
| 납 (mm) | 선형 속도 (mm/s) | |||||||||
| 2.54 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 12.7 |
| 3.175 | 1.5875 | 3.175 | 4.7625 | 6.35 | 7.9375 | 9.525 | 11.1125 | 12.7 | 14.2875 | 15.875 |
| 6.35 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 | 31.75 |
| 12.7 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 | 63.5 |
| 25.4 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 | 127 |
시험 조건:
헬리콥터 드라이브, 램프가 없습니다, 반 마이크로 스텝, 드라이브 전압 40V
적용 분야:
CNC 기계 도구:86mm 하이브리드 스테퍼 모터는 고정도 가공 작업을 실현하기 위해 절단 도구의 움직임과 위치를 제어하기 위해 CNC 기계 도구에서 널리 사용됩니다.
자동화 장비:86mm 하이브리드 스테퍼 모터는 자동 포장 기계, 자동 분류 시스템, 자동 생산 라인 등 다양한 자동화 장비에 사용할 수 있습니다.운동 및 위치 조절용.
3D 프린팅:3D 프린팅 분야에서, 86mm 하이브리드 스테퍼 모터는 정확한 프린팅 작업을 실현하기 위해 프린트 헤드의 위치와 움직임을 제어하는 데 사용됩니다.
의료기기:86mm 하이브리드 스테퍼 모터는 의료 주사 펌프, 의료 로봇, 의료 스캔 장비 등과 같은 의료 장치에서 정확한 위치 제어 및 움직임 제어에 널리 사용됩니다.
전기통신 장비:86mm 하이브리드 스테퍼 모터는 통신 안테나의 위치 시스템과 같은 통신 장비의 정밀 위치 및 제어에 사용할 수 있습니다.광섬유 장비의 정확한 제어.
직물 기계:섬유 산업에서 86mm 하이브리드 스테퍼 모터는 섬유 공정의 정확성과 안정성을 보장하기 위해 스핀 머신, loom 및 기타 장비를 제어하는 데 사용할 수 있습니다.
로봇:86mm 하이브리드 스테퍼 모터는 산업용 로봇, 서비스 로봇, 협업용 로봇 등을 포함한 다양한 로봇 응용 분야에서 정확한 움직임과 작동을 위해 사용할 수 있습니다.
자동화된 창고 시스템:자동화 된 창고 및 물류 시스템에서 86mm 하이브리드 스테퍼 모터는 컨베이어 벨트, 엘리베이터,물품의 정확한 위치 및 취급을 달성하기 위한 스택러 및 기타 장비.
장점:
부드럽고 정확한 움직임:86mm 하이브리드 스테퍼 모터는 고유 한 단계 해상도로 인해 부드럽고 정확한 움직임을 달성 할 수 있습니다. 이것은 정확한 위치와 부드러운 움직임을 허용합니다.진동 위험을 줄이고 고품질의 성능을 보장합니다..
낮은 속도의 높은 토크:하이브리드 스테퍼 모터는 낮은 속도에서도 높은 토크 출력을 제공하여 강력한 보유 또는 시작 토크가 필요한 응용 프로그램에 적합합니다.이 특성은 외부 힘에 대항하여 위치를 유지해야 하는 상황에서 특히 유리하다.
다양한 단계 해상도:86mm 하이브리드 스테퍼 모터는 다양한 단계 해상도를 제공하여 움직임을 정밀하게 제어 할 수 있습니다. 마이크로 스테핑 기술을 사용하여 모터는 각 단계를 더 작은 하위 단계로 나눌 수 있습니다.더 부드러운 움직임과 위치 정확도를 향상시키는 결과.
운전 및 제어하기 쉽습니다: 하이브리드 스테퍼 모터는 간단한 드라이브 및 제어 구조를 가지고 있으며 일반적으로 펄스 및 방향 신호를 사용합니다.이것은 다양한 제어 시스템에 쉽게 통합 할 수 있습니다., 복잡성과 개발 시간을 줄입니다.
높은 신뢰성 및 내구성:86mm 하이브리드 스테퍼 모터는 탄력성과 긴 운용 수명으로 유명합니다. 그들은 온도 변동과 기계적 스트레스와 같은 까다로운 운영 조건에 견딜 수 있습니다.성능을 손상시키지 않고.
비용 효율적인 해결책:하이브리드 스테퍼 모터는 서보 모터와 같은 다른 모션 제어 기술에 비해 비용 효율적인 솔루션을 제공합니다. 그들은 성능과 비용 사이의 좋은 균형을 제공합니다.예산 고려가 중요한 애플리케이션에 적합하도록.
다재다능한 애플리케이션:86mm 하이브리드 스테퍼 모터는 로봇, 자동화, 제조, 3D 프린팅, 의료 장비 등 다양한 산업에서 응용 프로그램을 찾습니다.다재다능성 때문에 정확한 위치 및 제어가 필요한 광범위한 응용 프로그램에서 사용할 수 있습니다..
모터 선택 요구 사항:
이동/착착 방향
부하 요구 사항
∙ 스트로크 요구 사항
최종 가공 요구 사항
정확성 요구 사항
에코더 피드백 요구 사항
수동 조정 요구 사항
환경 요구 사항
