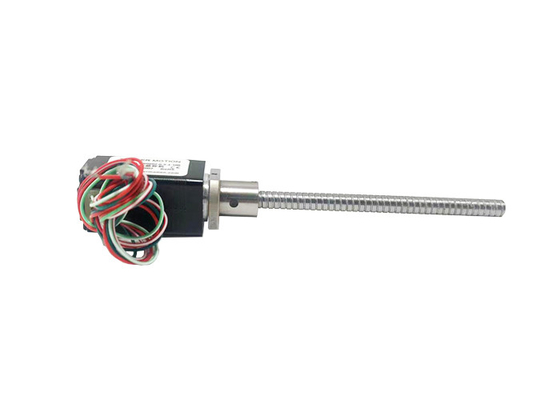

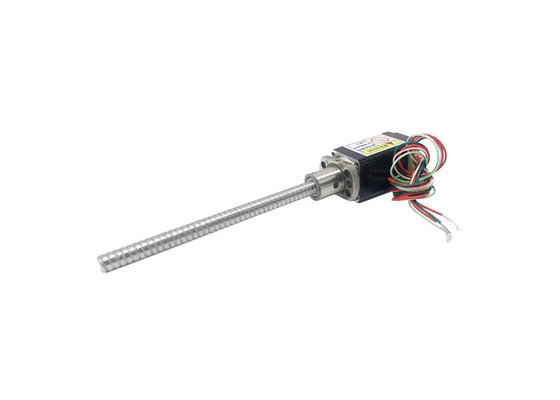

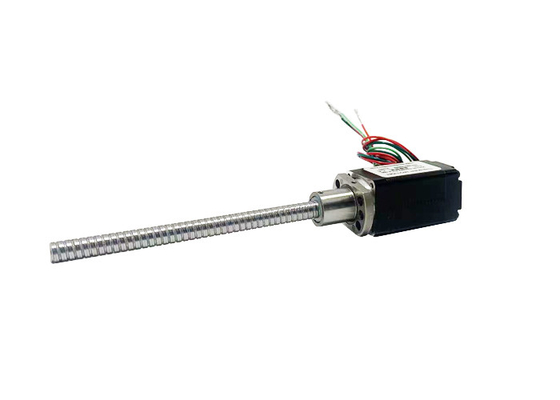

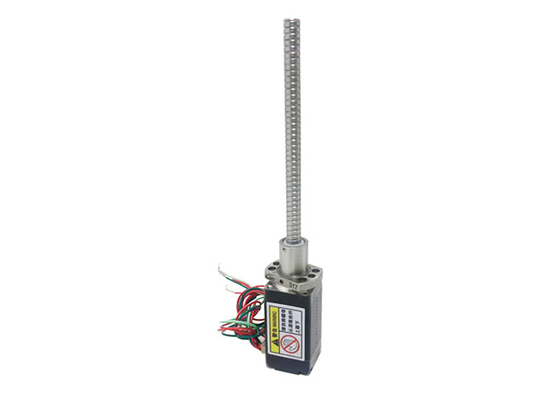

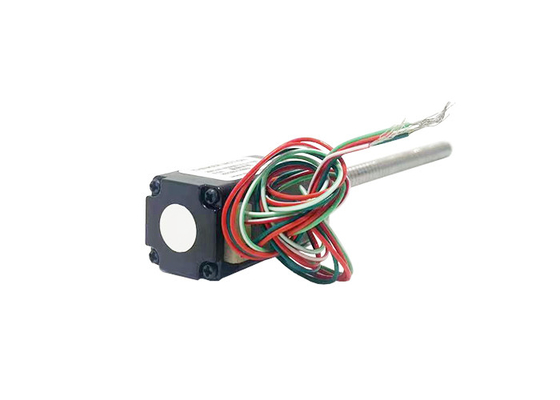

Nema 8 (20mm) 하이브리드 볼 스크류 스텝 모터 1.8' 단계 각 전압 2.5 / 6.3V 경향 0.5A,4 도선
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | VSM20BSHSM |
| 최소 주문 수량 | 1Unit |
| 가격 | $86~$214/Unit |
| 포장 세부 사항 | 표준 수출은 패키징하거나, 맞춤화될 수 있습니다 |
| 배달 시간 | 15-30 작업 일수 |
| 지불 조건 | 웨스턴 유니온, 전신환, L/C (신용장), 머니그램 |
| 공급 능력 | 1000000 유닛 / 년 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모터 사이즈 | 20 밀리미터 | 스텝 각 | 1.8' |
|---|---|---|---|
| 전압 (V) | 2.5 / 6.3 2.5 / 6.3 | 경향 (A) | 0.5 |
| 저항 (오옴) | 5.1 / 12.5 5.1 / 12.5 | 인덕턴스 (mH) | 1.5 / 4.5 1.5 / 4.5 |
| 도선 | 4 | 도시 | 창주 |
제품 설명
네마 8 (20mm) 하이브리드 볼 스크루 스테퍼 모터 1.8° 단계 각 전압 2.5 / 6.3V 전류 0.5A,4 리드 와이어
네마 8 (20mm) 하이브리드 스테퍼 모터, 양극, 4 리드, 볼 스크루, 낮은 소음, 긴 수명, 높은 성능, CE 및 RoHS 인증.
설명:
|
제품 이름 |
20mm 하이브리드 볼 스크롤 스테퍼 모터 |
|
모델 |
VSM20BSHSM |
|
종류 |
하이브리드 스테퍼 모터 |
|
발걸음 각도 |
1.8° |
|
전압 (V) |
20.5 / 6.3 |
|
전류 (A) |
0.5 |
|
저항 (오엄) |
50.1 / 12.5 |
|
인덕턴스 (mH) |
10.5/45 |
| 납 유선 | 4 |
|
모터 길이 (mm) |
30 / 42 |
| 환경 온도 | -20°C ~ +50°C |
| 온도 상승 | 최대 8만원 |
| 다이 일렉트릭 강도 | 최대 1mA. 500V, 1KHz, 1초 |
| 단열 저항 | 100MΩ 미니 @500Vdc |
인증서:
전기 매개 변수:
| 모터 크기 |
전압/ 단계 (V) |
현재/ 단계 (A) |
저항력/ 단계 (Ω) |
인덕턴스/ 단계 (mH) |
수 납 유선 |
로터 이너티 (g.cm)2) |
모터 무게 (g) |
모터 길이 L (mm) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 50 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 80 | 42 |
VSM20BSHSM 표준 외부 모터 윤곽 도면:
참고:
납 나사 길이는 사용자 정의 될 수 있습니다
사용자 정의 가공은 납 나사 끝에서 실행 가능
더 많은 공 나사 사양을 위해 저희에게 연락하십시오.
VSM20BSHSMBall nut 0601 도면 도면:
속도 및 추진 곡선:
20 시리즈 30mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선
20 시리즈 42mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선
| 납 (mm) | 선형 속도 (mm/s) | ||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
시험 조건:헬리콥터 드라이브, 램프 없이, 반 마이크로 스텝, 드라이브 전압 24V
적용 분야:
실험실 자동화:20mm 하이브리드 볼 스크루 스테퍼 모터는 액체 처리 로봇, 샘플 처리 시스템 및 실험실 장비 등 실험실 자동화 시스템에서 응용 프로그램을 찾습니다.그들은 도구와 샘플의 정확하고 정확한 위치를 가능하게합니다., 효율적이고 신뢰할 수 있는 실험실 작업 흐름에 기여합니다.
산업 자동화:이러한 스테퍼 모터는 픽 앤 플레이스 기계, 조립 시스템 및 컨베이어 시스템과 같은 다양한 산업 자동화 응용 프로그램에서 사용됩니다.움직임을 정확하게 제어하고 위치, 제조 및 생산 환경에서 효율적이고 신뢰할 수있는 작동을 보장합니다.
분석 도구:20mm 하이브리드 볼 스크루 스테퍼 모터는 분광계, 염색체 시스템 및 실험실 테스트 장비와 같은 분석 기기에 사용됩니다.그들은 광학적 구성 요소의 정확한 이동과 위치를 가능하게합니다., 샘플 스테이지 및 측정 장치, 정확하고 반복 가능한 결과를 보장합니다.
반도체 장비:반도체 산업에서 20mm 하이브리드 볼 스크루 스테퍼 모터는 웨이퍼 취급, 정렬 및 검사 장비에 사용됩니다.그들은 제조 및 테스트 과정에서 정확한 위치와 움직임을 유지하는 데 결정적인 역할을합니다..
생명공학 및 생명과학:이 모터는 DNA 염기서열 기기, 자동 액체 처리 시스템, 세포 조작 장치를 포함한 생명 과학 및 생명 과학 응용 분야에 사용됩니다.그들은 다양한 실험실 과정과 실험에 필요한 정확성과 통제를 제공합니다..
정밀 기계:20mm 하이브리드 볼 스크루 스테퍼 모터는 정밀 단계, 광적 위치 시스템 및 측정 장비와 같은 정밀 기계에서 일반적으로 발견됩니다.반복성, 그리고 부드러운 움직임은 미크론 이하 또는 나노미터 수준의 정밀도를 요구하는 까다로운 애플리케이션에 적합합니다.
로봇과 모션 컨트롤:이 스텝 모터는 정확하고 제어된 움직임을 필요로 하는 작은 로봇 시스템, 로봇 팔, 운동 제어 시스템 등에 사용되고 있습니다.연구용으로 사용하기에 적합하도록, 교육, 그리고 소규모 자동화.
장점:
높은 위치 정확성:하이브리드 볼 스크루 구조로 20mm 하이브리드 볼 스크루 스테퍼 모터는 높은 정확성 위치 및 동작 제어 효과를 얻을 수 있습니다.공 나사 메커니즘은 기계 변속기의 회전 공백을 감소, 위치 정밀성과 반복성을 향상시킵니다.
높은 부하 용량:공 나사 메커니즘은 큰 부하를 처리 할 수 있으며, 20mm 하이브리드 공 나사 스텝 모터가 더 무거운 부하를 운반해야하는 응용 프로그램에 적합합니다.
높은 강도와 안정성:공 나사 는 전통적인 나사 구조 보다 더 딱딱 하며, 더 안정적이고 신뢰할 수 있는 운동 제어 를 제공한다. 이것은 진동 과 회전 오류 를 줄이는 데 도움 이 된다.시스템 안정성 및 정확성 향상.
높은 효율성:고효율적인 구슬 스크루의 드라이브 특성으로 인해 20mm 하이브리드 구슬 스크루 스테퍼 모터는 높은 전송 효율을 가지고 있으며 에너지 손실과 열 발생을 줄입니다.
고속 이동:하이브리드 볼 스크루 스테퍼 모터는 스테퍼 모터의 장점을 볼 스크루의 전송 특성과 결합합니다.따라서 빠른 반응과 고속 움직임을 필요로 하는 애플리케이션에 높은 모션 속도를 가능하게.
높은 반복 위치 정확성:공 나사 구조는 높은 반복 위치 정밀도를 제공하여 20mm 하이브리드 공 나사 스테퍼 모터가 높은 정밀도를 요구하는 응용 프로그램에 정확한 반복 위치를 달성 할 수 있습니다..
정적 유지 모턴트:20mm 하이브리드 볼 스크롤 스테퍼 모터는 추가적인 제동 장치가 필요없이 전력 고장 또는 전류 공급 중단 시에도 위치를 유지합니다.
단순화된 제어 시스템:20mm 하이브리드 볼 스크롤 스테퍼 모터는 일반적으로 오픈 루프 제어 시스템에서 작동합니다.추가 위치 피드백 장치의 필요성을 제거하고 제어 시스템 설계 및 설치를 단순화하는 것.
모터 선택 요구 사항:
이동/착착 방향
부하 요구 사항
∙ 스트로크 요구 사항
최종 가공 요구 사항
정확성 요구 사항
에코더 피드백 요구 사항
수동 조정 요구 사항
환경 요구 사항
