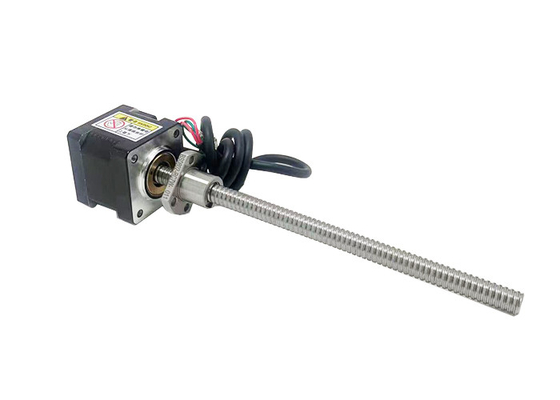

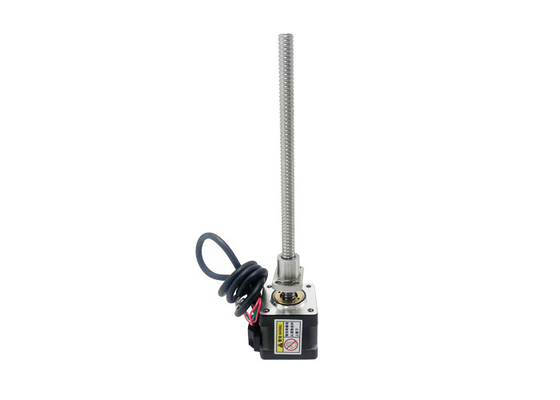

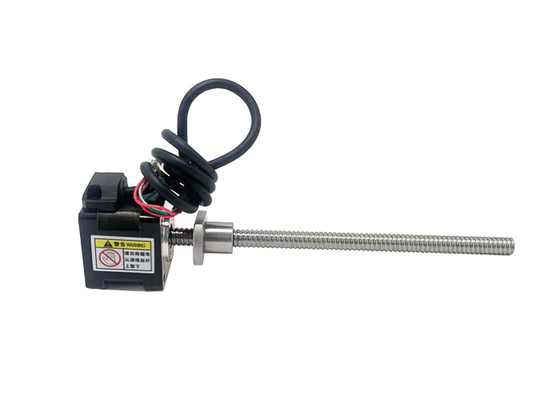

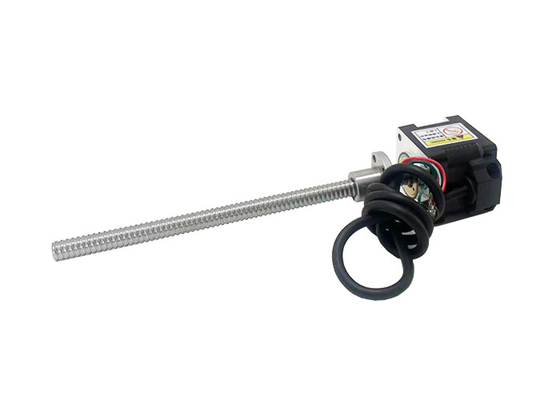

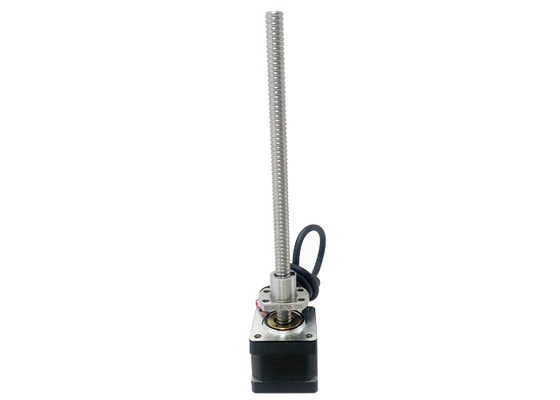

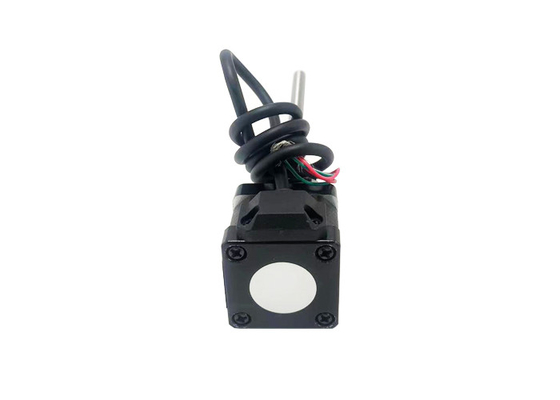

Nema 14 (35mm) 하이브리드 볼 스크류 스텝 모터 1.8' 단계 각 전압 1.4 / 2.9V 경향 1.5A,4 도선

원래 장소 중국
브랜드 이름 VIC-TECH
인증 RoHS
모델 번호 VSM35BSHSM
최소 주문 수량 1Unit
가격 $85~$171/Unit
포장 세부 사항 표준 수출은 패키징하거나, 맞춤화될 수 있습니다
배달 시간 15-30 작업 일수
지불 조건 웨스턴 유니온, 전신환, L/C (신용장), 머니그램
공급 능력 1000000 유닛 / 년

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

SKYPE: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
모터 사이즈 35mm 스텝 각 1.8'
전압 (V) 1.4 / 2.9 1.4 / 2.9 경향 (A) 1.5
저항 (오옴) 0.95 / 1.9 인덕턴스 (mH) 1.5 / 2.3 1.5 / 2.3
도선 4 도시 창주
메시지를 남겨주세요
제품 설명

네마 14 (35mm) 하이브리드 볼 스크루 스테퍼 모터 1.8° 단계 각 전압 1.4 / 2.9V 전류 1.5A,4 납 유선

네마 14 (35mm) 하이브리드 스테퍼 모터, 양극, 4 리드, 볼 스크루, 소음 적, 장수, 높은 성능, CE 및 RoHS 인증.

Nema 14 (35mm) 하이브리드 볼 스크류 스텝 모터 1.8' 단계 각 전압 1.4 / 2.9V 경향 1.5A,4 도선 0





설명:



제품 이름

35mm 하이브리드 볼 스크롤 스테퍼 모터

모델

VSM35BSHSM

종류

하이브리드 스테퍼 모터

발걸음 각도

1.8°

전압 (V)

10.4 / 29

전류 (A)

1.5

저항 (오엄)

00.95/19

인덕턴스 (mH)

10.5/23
납 유선 4

모터 길이 (mm)

34 / 45

환경 온도 -20°C ~ +50°C
온도 상승 최대 8만원
다이 일렉트릭 강도 최대 1mA. 500V, 1KHz, 1초
단열 저항 100MΩ 미니 @500Vdc



인증서:



Nema 14 (35mm) 하이브리드 볼 스크류 스텝 모터 1.8' 단계 각 전압 1.4 / 2.9V 경향 1.5A,4 도선 1

전기 매개 변수:

모터 크기

전압/

단계

(V)

현재/

단계

(A)

저항/

단계

(Ω)

인덕턴스/

단계

(mH)

납 유선

로터 이너티

(g.cm)2)

모터 무게

(g)

모터 길이 L

(mm)

35 1.4 1.5 0.95 1.4 4 20 190 34
35 2.9 1.5 1.9 3.2 4 30 230 47

VSM35BSHSM 표준 외부 모터 윤곽 도면:

Nema 14 (35mm) 하이브리드 볼 스크류 스텝 모터 1.8' 단계 각 전압 1.4 / 2.9V 경향 1.5A,4 도선 2

참고:

납 나사 길이는 사용자 정의 될 수 있습니다

사용자 정의 가공은 납 나사 끝에서 실행 가능

더 많은 공 나사 사양을 위해 저희에게 연락하십시오.



VSM35BSHSBALL NUT 0801 또는 0802 윤곽 도면:

Nema 14 (35mm) 하이브리드 볼 스크류 스텝 모터 1.8' 단계 각 전압 1.4 / 2.9V 경향 1.5A,4 도선 3



VSM35BSHSBALL 나트 1202 윤곽 도면:

Nema 14 (35mm) 하이브리드 볼 스크류 스텝 모터 1.8' 단계 각 전압 1.4 / 2.9V 경향 1.5A,4 도선 4



VSM35BSHSMBall 너트 1205 윤곽 도면:

Nema 14 (35mm) 하이브리드 볼 스크류 스텝 모터 1.8' 단계 각 전압 1.4 / 2.9V 경향 1.5A,4 도선 5



VSM35BSHSBALL NUT 1210 윤곽 도면:

Nema 14 (35mm) 하이브리드 볼 스크류 스텝 모터 1.8' 단계 각 전압 1.4 / 2.9V 경향 1.5A,4 도선 6



속도 및 추진 곡선:

35 시리즈 34mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선



Nema 14 (35mm) 하이브리드 볼 스크류 스텝 모터 1.8' 단계 각 전압 1.4 / 2.9V 경향 1.5A,4 도선 7



35 시리즈 47mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선





Nema 14 (35mm) 하이브리드 볼 스크류 스텝 모터 1.8' 단계 각 전압 1.4 / 2.9V 경향 1.5A,4 도선 8

납 (mm) 선형 속도 (mm/s)
1 1 2 3 4 5 6 7 8 9 10
2 2 4 6 8 10 12 14 16 18 20
5 5 10 15 20 25 30 35 40 45 50
10 10 20 30 40 50 60 70 80 90 100

시험 조건:헬리콥터 드라이브, 램프 없이, 반 마이크로 스텝, 드라이브 전압 24V





적용 분야:



산업 자동화



CNC 기계



3D 프린팅



의료기기



실험실 장비



광학 시스템



포장 및 표기



반도체 장비



장점:



높은 위치 정확성



우수한 토크 출력



높은 효율성



낮은 진동 과 소음



신뢰성 과 내구성



콤팩트 크기



간편 한 제어 및 조작



모터 선택 요구 사항:

이동/착착 방향

부하 요구 사항

∙ 스트로크 요구 사항

최종 가공 요구 사항

정확성 요구 사항

에코더 피드백 요구 사항

수동 조정 요구 사항

환경 요구 사항
