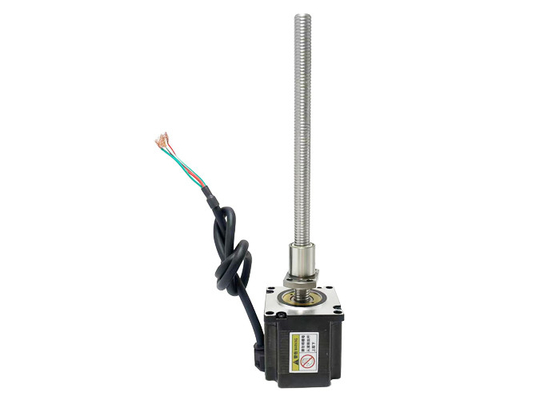

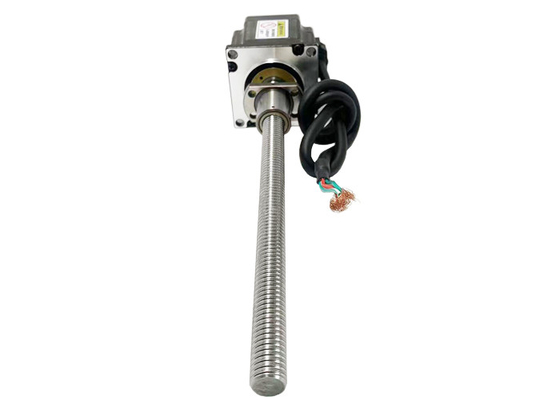

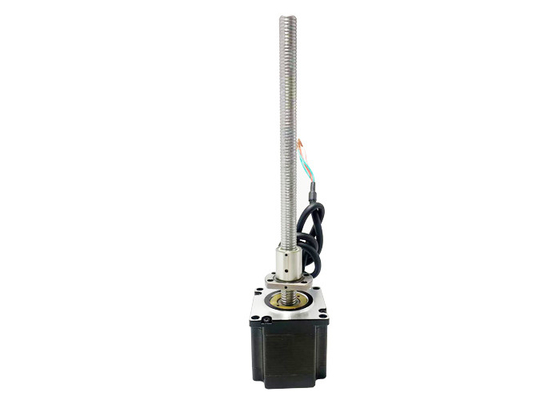

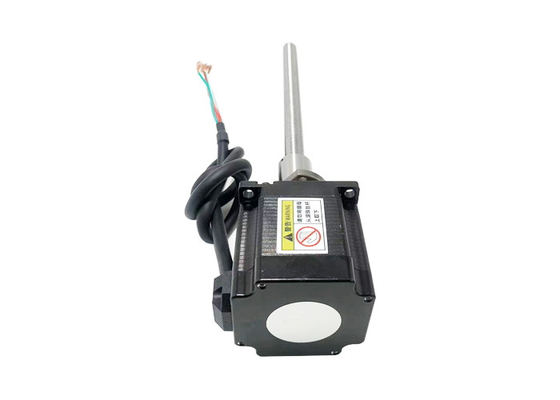

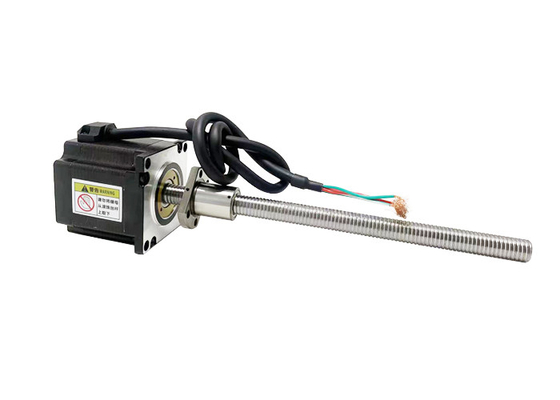

의료 진단 장비를 위한 Nema 23 (57mm) 하이브리드 볼 스크류 스텝 모터 1.8' 스텝 각 4 도선
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | VSM57BSHSM |
| 최소 주문 수량 | 1Unit |
| 가격 | $85~$200/Unit |
| 포장 세부 사항 | 표준 수출은 패키징하거나, 맞춤화될 수 있습니다 |
| 배달 시간 | 15-30 작업 일수 |
| 지불 조건 | 웨스턴 유니온, 전신환, L/C (신용장), 머니그램 |
| 공급 능력 | 1000000 유닛 / 년 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모터 사이즈 | 57 밀리미터 | 스텝 각 | 1.8' |
|---|---|---|---|
| 전압 (V) | 2.3 / 3 / 3.1 / 3.8 2.3 / 3 / 3.1 / 3.8 | 경향 (A) | 3/4 |
| 저항 (오옴) | 0.75/1/0.78/0.95 | 인덕턴스 (mH) | 2.5/4.5/3.3/4.5 |
| 도선 | 4 | 도시 | 창주 |
제품 설명
네마 23 (57mm) 하이브리드 볼 스크루 스테퍼 모터 1.8° 단계 각도 4 의료 진단 장비용 납 유선
네마 23 (57mm) 하이브리드 스테퍼 모터, 양극, 4개의 리드, 볼 스크루, 소음 적, 장수, 높은 성능, CE 및 RoHS 인증.
큰 부하 용량, 작은 진동, 낮은 소음, 빠른 속도, 빠른 반응, 원활한 작동, 긴 수명, 높은 위치 정확도 (±0.005mm까지)
설명:
|
제품 이름 |
57mm 하이브리드 볼 스크루 스테퍼 모터 |
|
모델 |
VSM57BSHSM |
|
종류 |
하이브리드 스테퍼 모터 |
|
발걸음 각도 |
1.8° |
|
전압 (V) |
20.3 / 3 / 3.1 / 38 |
|
전류 (A) |
3 / 4 |
|
저항 (오엄) |
00.75 / 1 / 0.78 / 0.95 |
|
인덕턴스 (mH) |
20.5 / 4.5 / 3.3 / 4.5 |
| 납 유선 | 4 |
|
모터 길이 (mm) |
45 / 55 / 65 / 75 |
| 환경 온도 | -20°C ~ +50°C |
| 온도 상승 | 최대 8만원 |
| 다이 일렉트릭 강도 | 최대 1mA. 500V, 1KHz, 1초 |
| 단열 저항 | 100MΩ 미니 @500Vdc |
인증서:
전기 매개 변수:
| 모터 크기 |
전압 / 단계 (V) |
전류 / 단계 (A) |
저항력 / 단계 (Ω) |
인덕턴스 / 단계 (mH) |
수 납 유선 |
로터 이너티 (g.cm)2) |
모터 무게 (g) |
모터 길이 L (mm) |
| 57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
| 57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
| 57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
| 57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
VSM57BSHSM 표준 외부 모터 윤곽 도면:
참고:
납 나사 길이는 사용자 정의 될 수 있습니다
사용자 정의 가공은 납 나사 끝에서 실행 가능
더 많은 공 나사 사양을 위해 저희에게 연락하십시오.
VSM57BSHSMBall 너트 1202 윤곽 도면:
VSM57BSHSMBall 너트 1205 윤곽 도면:
VSM57BSHSBALL NUT 1210 윤곽 도면:
속도 및 추진 곡선:
57 시리즈 45mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선
57 시리즈 55mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선
| 납 (mm) | 선형 속도 (mm/s) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
시험 조건:헬리콥터 드라이브, 램프가 없습니다, 반 마이크로 스텝, 드라이브 전압 40V
57 시리즈 65mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선
57 시리즈 75mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선
| 납 (mm) | 선형 속도 (mm/s) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
시험 조건:헬리콥터 드라이브, 램프가 없습니다, 반 마이크로 스텝, 드라이브 전압 40V
적용 분야:
의료 진단 장비:57mm 하이브리드 볼 스크루 스테퍼 모터는 이미지 스캐너, CT 스캐너, X선 장비, MRI 기기 등과 같은 의료 진단 장비에 사용할 수 있습니다.높은 정확성 위치 제어 및 안정성 의료 이미지 획득 및 처리 동안 정확한 움직임과 위치.
생명 과학 기기:생명 과학 연구 및 실험에서, 57mm 하이브리드 볼 스크루 스테퍼 모터는 자동 액체 처리 시스템, 고 처리량 스크린 장비, 세포 배양 장치,유전자 서열화기이러한 모터의 높은 정확성과 신뢰성은 실험 장비에서 정확한 움직임과 위치 제어에 대한 요구를 충족시킬 수 있습니다.
로봇:57mm 하이브리드 볼 스크루 스테퍼 모터는 합동 드라이브, 로봇 팔 움직임 및 정밀 위치 설정에 로봇학에서 널리 사용됩니다. 이러한 모터는 높은 토크로 특징입니다.고해상도 및 낮은 소음으로 로봇 응용 프로그램에서 정밀 움직임 및 제어 요구 사항을 충족.
레이저 장비:57mm 하이브리드 볼 스크루 스테퍼 모터는 레이저 장비에서 초점 조정, 패너링 테이블 및 광 경로 제어와 같은 작업을 위해 사용할 수 있습니다.고 정밀 위치 제어 및 안정성 레이저 빔의 정확한 집중 및 위치 실현 할 수 있습니다.
분석 도구:다양한 종류의 실험실 분석 기기에서, 57mm 하이브리드 볼 스크루 스테퍼 모터는 자동 샘플 처리, 샘플 공급 시스템, 액체 염색기,가스 크로마토그래프이러한 모터의 고정도 운동과 안정적인 성능은 실험실 분석의 정확성과 효율성을 향상시키는 데 중요한 역할을 합니다.
반도체 및 전자 생산 장비:57mm 하이브리드 볼 스크루 스테퍼 모터는 반도체 및 전자 생산 장비의 정밀 위치 및 자동화 제어에 사용됩니다. 예를 들어,반도체 칩 테스트 장비에 사용할 수 있습니다., 포장 기계, 표면 장착 기술, 인쇄 회로 보드 제조 및 다른 분야로 고속, 고 정밀 및 신뢰할 수있는 모션 제어 기능을 제공합니다.
비표준 자동화 장비 및 다양한 유형의 자동화 장비:57mm 하이브리드 볼 스크루 스테퍼 모터는 다양한 비 표준 자동화 장비 및 자동화 생산 라인에 적합합니다. 위치 설정 장비에 사용할 수 있습니다.자동 조립 시스템, 포장 장비, 인쇄 기계, 섬유 장비 등 다양한 분야의 자동화 요구를 충족시키기 위해 정확한 위치 제어 및 신뢰할 수있는 동작 성능을 제공합니다.
장점:
높은 토크와 관성 비율:하이브리드 볼 스크루 스테퍼 모터는 높은 토크와 관성 비율을 가지고 있으며, 이는 크기와 무게에 비해 상당한 토크 출력을 제공할 수 있음을 의미합니다.이것은 그들이 컴팩트한 형태 요소에서 높은 토크가 필요한 응용 프로그램에 이상적입니다.로봇, CNC 기계, 자동화 시스템 등이 있습니다.
높은 가속과 느림:이 모터는 빠른 가속과 느림이 가능하며 빠르고 정확한 움직임을 허용합니다.로터의 낮은 관성 및 높은 토크 출력 모터가 제어 신호에 신속하게 반응 할 수 있습니다, 더 빠른 시작-정지 시간 및 전체 시스템 성능 개선으로 이어집니다.
부드러운 마이크로스텝:하이브리드 볼 스크루 스테퍼 모터는 미세 단계 작업에 잘 적합하며, 더 세밀한 해상도와 부드러운 움직임 제어 기능을 제공합니다.마이크로 스테이핑은 모든 단계를 더 작은 하위 단계로 나눈다, 단계 크기를 줄이고 진동, 소음 및 공명 효과를 최소화합니다. 이 기능은 부드럽고 정확한 움직임이 필요한 응용 프로그램에서 특히 유용합니다.3D 프린터 및 선형 위치 시스템.
낮은 반작용:이 모터의 공 나사 메커니즘은 역반응을 최소화하는데 도움이 됩니다. 이는 로터와 부하 사이의 플레이 또는 클리어스입니다. 낮은 역반응은 정확한 위치와 반복성을 보장합니다.방향 변경 또는 역동 시 움직임의 손실이 최소이기 때문에이것은 선택 및 위치 기계 및 광 시스템과 같은 정확하고 반복 가능한 위치가 필요한 응용 프로그램에 중요합니다.
높은 동적 반응:하이브리드 스테퍼 모터와 볼 스크루 메커니즘의 조합은 높은 동적 반응을 허용하므로 모터는 제어 신호의 변화를 빠르고 정확하게 따라갈 수 있습니다.이 반응성은 속도의 빠른 변화를 포함하는 응용 프로그램에 필수적입니다., 방향 또는 위치, 예를 들어 고속 가공 및 동적 모션 제어 시스템.
열효율:하이브리드 볼 스크루 스테퍼 모터는 작동 중 효과적인 열 분비를 허용하는 좋은 열 효율을 갖도록 설계되었습니다.이것은 과열을 방지하고 안정적인 모터 성능을 보장하는 데 도움이됩니다, 심지어 장기 사용 또는 까다로운 응용 프로그램에서.
비용 효율적 인 해결책:하이브리드 볼 스크루 스테퍼 모터는 높은 정확성과 토크를 요구하는 애플리케이션에 대한 비용 효율적인 솔루션을 제공합니다. 더 복잡하고 비싼 서버 모터 시스템과 비교하면하이브리드 스테퍼 모터는 성능 사이의 균형을 제공합니다비용과 성능에 타협하지 않고 비용이 중요한 요소인 애플리케이션에서 선호되는 선택입니다.
모터 선택 요구 사항:
이동/착착 방향
부하 요구 사항
∙ 스트로크 요구 사항
최종 가공 요구 사항
정확성 요구 사항
에코더 피드백 요구 사항
수동 조정 요구 사항
환경 요구 사항
