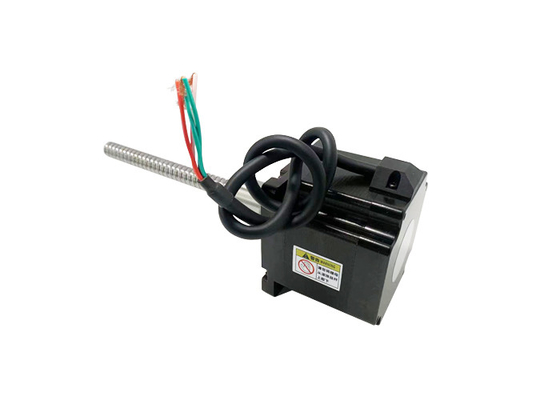

Nema 34 (86mm) 하이브리드 볼 스크류 스텝 모터 1.8' 스텝 각 4 도선 전압 3/4.8V 경향 6A
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | VSM86BSHSM |
| 최소 주문 수량 | 1Unit |
| 가격 | $114~$200/Unit |
| 포장 세부 사항 | 표준 수출은 패키징하거나, 맞춤화될 수 있습니다 |
| 배달 시간 | 15-30 작업 일수 |
| 지불 조건 | 웨스턴 유니온, 전신환, L/C (신용장), 머니그램 |
| 공급 능력 | 1000000 유닛 / 년 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모터 사이즈 | 86mm | 스텝 각 | 1.8' |
|---|---|---|---|
| 전압 (V) | 3 / 4.8 | 경향 (A) | 6 |
| 저항 (오옴) | 0.5 / 0.8 0.5 / 0.8 | 인덕턴스 (mH) | 4 / 8.5 |
| 도선 | 4 | 도시 | 창주 |
제품 설명
네마 34 (86mm) 하이브리드 볼 스크루 스테퍼 모터 1.8° 단계 각도 4 리드 와이어 전압 3/4.8V 전류 6A
네마 34 (86mm) 하이브리드 스테퍼 모터, 양극, 4 리드, 볼 스크루, 낮은 소음, 긴 수명, 높은 성능, CE 및 RoHS 인증.
공 나사 스텝 모터는 공 나사 사용으로 회전 움직임을 선형 운동으로 변환합니다. 공 나사는 지름과 납의 다양한 조합을 가지고 있습니다.다른 응용 요구 사항을 충족시키기 위해.
볼 스크루 스테퍼 모터는 일반적으로 산업 자동화, 반도체 장치 등과 같은 고 정밀 선형 움직임, 긴 수명, 높은 효율이 필요한 응용 프로그램에서 사용됩니다.
ThinkerMotion는 30N에서 2400N까지의 부하 범위와 다양한 등급 (C7, C5, C3) 의 볼 스크루 스테퍼 모터 (NEMA 8, NEMA 11, NEMA 14, NEMA 17, NEMA 23, NEMA 24, NEMA 34) 를 제공합니다.
사용자 정의는 각 요청에 따라 처리 할 수 있습니다. 예를 들어 나사 길이 & 나사 끝, 견과류, 자기 브레이크, 인코더 등.
설명:
|
제품 이름 |
86mm 하이브리드 볼 스크루 스테퍼 모터 |
|
모델 |
VSM86BSHSM |
|
종류 |
하이브리드 스테퍼 모터 |
|
발걸음 각도 |
1.8° |
|
전압 (V) |
3 / 48 |
|
전류 (A) |
6 |
|
저항 (오엄) |
00.5 / 0.8 |
|
인덕턴스 (mH) |
4 / 85 |
| 납 유선 | 4 |
|
모터 길이 (mm) |
76 / 114 |
| 환경 온도 | -20°C ~ +50°C |
| 온도 상승 | 최대 8만원 |
| 다이 일렉트릭 강도 | 최대 1mA. 500V, 1KHz, 1초 |
| 단열 저항 | 100MΩ 미니 @500Vdc |
인증서:
전기 매개 변수:
| 모터 크기 |
전압/ 단계 (V) |
현재/ 단계 (A) |
저항력/ 단계 (Ω) |
인덕턴스/ 단계 (mH) |
수 납 유선 |
로터 이너티 (g.cm)2) |
모터 무게 (g) |
모터 길이 L (mm) |
| 86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
| 86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
VSM86BSHSM 표준 외부 모터 윤곽 도면:
참고:
납 나사 길이는 사용자 정의 될 수 있습니다
사용자 정의 가공은 납 나사 끝에서 실행 가능
더 많은 공 나사 사양을 위해 저희에게 연락하십시오.
VSM86BSHSMBall 너트 1605 윤곽 도면:
VSM86BSHSMBall 너트 1610 윤곽 도면:
VSM86BSHSBALL NUT 1616 윤곽 도면:
속도 및 추진 곡선:
86 시리즈 76mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선
86 시리즈 114mm 모터 길이 양극적 Chopper 드라이브
100% 전류 펄스 주파수 및 추진 곡선
| 납 (mm) | 선형 속도 (mm/s) | |||||||||
| 5 | 2.5 | 5 | 7.5 | 10 | 12.5 | 15 | 17.5 | 20 | 22.5 | 25 |
| 10 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 16 | 8 | 16 | 24 | 32 | 40 | 48 | 56 | 64 | 72 | 80 |
시험 조건:헬리콥터 드라이브, 램프가 없습니다, 반 마이크로 스텝, 드라이브 전압 40V
적용 분야:
반도체 제조:반도체 산업에서 정확성과 신뢰성은 매우 중요합니다. 86mm 하이브리드 볼 스크루 스테퍼 모터는 웨이퍼 처리 시스템과 같은 반도체 제조 장비에서 응용 프로그램을 찾습니다.철회 접착기, 정밀 정렬 시스템. 그들은 반도체 제조 프로세스에 필요한 필요한 위치 정확성과 원활한 움직임 제어 기능을 제공합니다.
포장 및 라벨링 기계:포장 및 라벨링 산업은 효율적이고 신뢰할 수있는 포장 프로세스를 위해 종종 빠르고 정확한 위치가 필요합니다.86mm 하이브리드 볼 스크루 스테퍼 모터는 포장 기계에서 찾을 수 있습니다., 라벨 적용기 및 카튼링 시스템, 패키지 또는 라벨의 정확한 이동 및 위치를 보장.
자동 테스트 및 측정 장비:테스트 및 측정 응용 프로그램에서 정확한 데이터 수집 및 테스트를 위해 정확한 위치 및 제어 움직임이 필수적입니다.하이브리드 볼 스크루 스테퍼 모터는 자동 테스트 장비 (ATE) 에 사용됩니다., 조정 측정 기계 (CMM) 및 다른 측정 장치로 탐사선, 센서 또는 테스트 구성 요소의 정확하고 반복 가능한 위치를 달성합니다.
산업 자동화 및 로봇 기술:산업 자동화는 정확한 움직임 제어와 위치 설정에 의존합니다. 86mm 하이브리드 볼 스크루 스테퍼 모터는 조립 라인,재료 처리 로봇, 자동 유도 차량 (AGV) 과 로봇 팔. 그들은 반복적인 작업을 정확하게 수행하기 위해 필요한 토크, 정확성 및 신뢰성을 제공합니다.
레이저 절단 및 조각 시스템:레이저 절단 및 조각 기계는 높은 정확도로 복잡한 디자인을 만들기 위해 정확하고 통제 된 움직임을 필요로합니다.하이브리드 공 나사 스텝 모터는 레이저 헤드의 움직임을 운전하는 이러한 시스템에서 사용됩니다, 절단 또는 조각 과정에서 부드럽고 정확한 움직임을 보장합니다.
포장 및 재료 취급:포장, 분류 및 재료 취급을 포함하는 응용 프로그램에서, 86mm 하이브리드 볼 스크루 스테퍼 모터는 컨베이어 시스템, 인덱싱 테이블 및 로봇 팔에 사용됩니다.이 모터들은 포장품이나 재료의 정확한 위치와 제어된 이동을 가능하게 합니다., 효율적이고 신뢰할 수 있는 처리 작업을 보장합니다.
자동 배급 시스템:접착제 투여, 액체 채용 또는 정밀 투여와 같은 투여 응용 프로그램은 액체 또는 물질의 정확하고 통제 된 투여를 요구합니다.하이브리드 공 나사 스테퍼 모터는 위치와 흐름 속도를 제어하기 위해 자동 분배 시스템에서 사용, 정확하고 일관성있는 분배 결과를 보장합니다.
장점:
우수한 위치 정확성:하이브리드 볼 스크루 스테퍼 모터는 볼 스크루 메커니즘의 고유한 특성으로 인해 우수한 위치 정확도를 제공합니다.공 나사 조립은 반작용을 최소화하고 높은 반복성을 제공합니다이 정확성은 CNC 기계, 3D 프린터,자동 검사 시스템.
자동 잠금 능력:하이브리드 볼 스크루 스테퍼 모터의 중요한 장점 중 하나는 자기 잠금 능력입니다. 볼 스크루 메커니즘은 높은 기계적 효율을 가지고 있습니다.연속 전력을 필요로 하지 않고 모터가 위치를 유지하도록 하는이 기능은 모터가 적극적으로 가동되지 않을 때 위치를 유지하거나 바람직하지 않은 움직임을 방지해야하는 응용 프로그램에서 유용합니다.
높은 토크 밀도:86mm 하이브리드 볼 스크루 스테퍼 모터는 높은 토크 밀도를 제공하여 크기에 비해 상당한 토크 출력을 제공할 수 있습니다.이것은 높은 토크 능력을 가진 컴팩트 모터가 필요한 응용 프로그램에서 유리합니다.로봇 관절, 산업용 조작기, 고토크 모션 제어 시스템 등이 있습니다.
넓은 속도 범위:하이브리드 볼 스크루 스테퍼 모터는 높은 토크 애플리케이션을 위한 낮은 속도에서 빠른 위치 작업에 대한 더 높은 속도까지 다양한 속도에서 작동할 수 있습니다.그들은 정확한 속도 조절을 달성하고 작동 범위 전체에 걸쳐 안정성을 유지할 수 있습니다, 이를 통해 다양한 속도 기능을 필요로 하는 애플리케이션에 적합합니다. 예를 들어, 픽 앤 플라스 시스템, 자동 조립 라인 및 섬유 기계.
사용하기 쉽고 비용 효율성:하이브리드 볼 스크루 스테퍼 모터는 설치 및 사용이 비교적 쉽습니다. 그들은 오픈 루프 제어 시스템에서 작동하여 인코더와 같은 추가 피드백 장치의 필요성을 제거합니다.이것은 전체 시스템 설계를 단순화하고 폐쇄 루프 서보 시스템과 비교하여 비용을 줄입니다.스텝 모터 제어는 일반적으로 펄스 및 방향 신호를 통해 달성되며 제어 시스템과의 통합이 간단합니다.
높은 신뢰성 및 내구성:하이브리드 볼 스크루 스테퍼 모터는 높은 신뢰성과 내구성으로 유명합니다. 볼 스크루 메커니즘은 부드럽고 일관된 움직임을 제공하여 마모를 줄이고 모터의 수명을 연장합니다.추가로, 그들은 지연하거나 단계를 잃는 경향이 적으며 까다로운 응용 프로그램에서 신뢰할 수있는 작동을 보장합니다.
낮은 유지보수:탄탄한 설계와 신뢰할 수있는 성능으로 86mm 하이브리드 볼 스크루 스테퍼 모터는 최소한의 유지 보수가 필요합니다. 볼 스크루 조립체는 일반적으로 윤활과 밀폐됩니다.회유 또는 재조직과 같은 빈번한 유지보수 작업의 필요성을 줄이는 것.
모터 선택 요구 사항:
이동/착착 방향
부하 요구 사항
∙ 스트로크 요구 사항
최종 가공 요구 사항
정확성 요구 사항
에코더 피드백 요구 사항
수동 조정 요구 사항
환경 요구 사항
