고 정밀 57HS51 57mm NEMA 23 하이브리드 스테퍼 모터 광적 인코더 500 PPR 해상도
| 원래 장소 | 치안스, 중국 (본토) |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | 57HS51-EN |
| 최소 주문 수량 | 1 유닛 |
| 가격 | $25 - $45 / Units |
| 포장 세부 사항 | 표준 수출은 패키징하거나, 맞춤화될 수 있습니다 |
| 배달 시간 | 15-30 작업 일수 |
| 지불 조건 | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력 | 달 당 10000 유닛 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모터 타입 | 하이브리드 스테퍼 모터 | 모터 사이즈 | 57mm(NEMA23) |
|---|---|---|---|
| 경향 | 1~4A/상 | 인코더 유형 | 광 부호기 |
| 인코더 분석 | 500PPR | 스텝 각 | 1.8' /Step |
제품 설명
고 정밀 57HS51 57mm NEMA 23 하이브리드 스테퍼 모터 광적 인코더 500 PPR 해상도

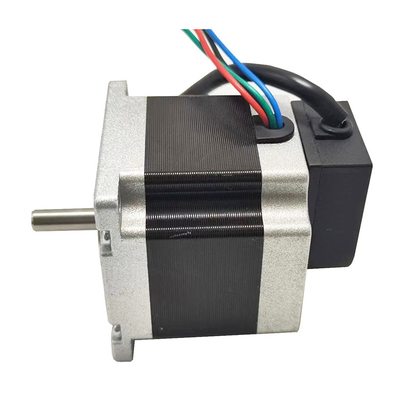

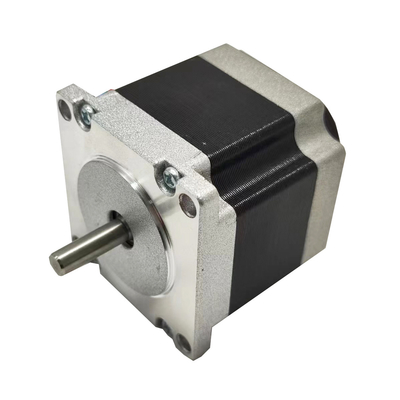

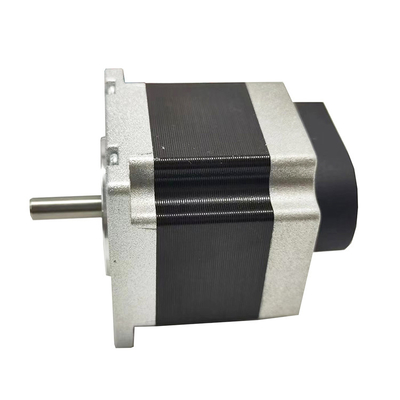

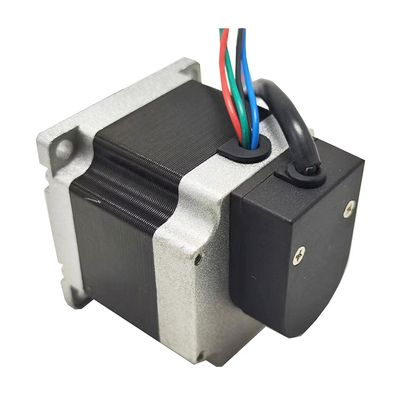

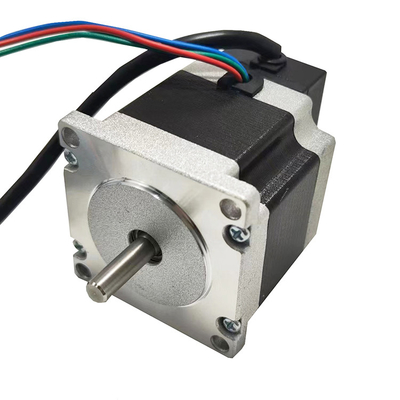

이것은 57mm 하이브리드 스테퍼 모터로 아래쪽에 광적 인코더가 있습니다.
57mm 하이브리드 스테퍼 모터 1.8° 단계 각도, 또한 NEMA 23 모터로 알려져 있습니다.
이 모터는 높은 정밀 제어에 널리 사용됩니다.
닫힌 루프에 도달하기 위해 더 높은 정밀 제어. 피드백 신호를 제공하기 위해 인코더가 필요합니다.
사용된 인코더는 광학 인코더입니다. 500, 1000, 2000 PPR 등 다양한 해상도를 가지고 있습니다.
인코더는 신호 A, 신호 B 및 신호 인덱스를 포함한 세 개의 채널을 포함합니다.
모터의 크기는 57mm이고, 우리는 선택적으로 다른 높이를 가지고 있습니다.
높이가 커지면 모터가 더 큰 토크, 더 큰 무게와 더 높은 비용을 가지고 있습니다.
주문을 확인하기 전에 모터와 코더 매개 변수를 확인해 주세요.
기계 차원:MM
전형적 사용법
- 3D 프린터
- 감시 장비
- 의료기계
- 자동판매기
- 기계용 차량
- CNC 조각 기계
- ATM 기계
모터 매개 변수:
|
발걸음 각도 (°) |
모터 길이 (mm) |
유지 토크 (kg*cm) |
전류 /단계 (A/단계) |
저항력 (Ω/fase) |
인덕턴스 (mH/단계) |
제1호 유도 |
회전 관성 (g*cm)2) |
무게 (kg) |
| 0.9 | 41 | 3.9 | 1 | 5.7 | 8 | 6 | 120 | 0.45 |
| 1.8 | 41 | 3.9 | 2 | 1.4 | 1.4 | 8 | 150 | 0.47 |
| 0.9 | 51 | 7.2 | 2 | 1.6 | 2.2 | 6 | 280 | 0.59 |
| 1.8 | 51 | 9 | 2 | 1.8 | 2.7 | 8 | 230 | 0.59 |
| 0.9 | 56 | 12 | 2.8 | 0.9 | 3.3 | 4 | 300 | 0.7 |
| 1.8 | 56 | 9 | 2 | 1.8 | 2.5 | 6 | 280 | 0.68 |
| 0.9 | 76 | 18 | 2.8 | 1.15 | 5.6 | 4 | 480 | 1 |
| 1.8 | 76 | 13.5 | 3 | 1 | 1.6 | 6 | 440 | 1.1 |
| 1.8 | 100 | 30 | 4.2 | 0.75 | 3 | 4 | 700 | 1.3 |
| 1.8 | 112 | 31 | 4.2 | 0.9 | 3.8 | 4 | 800 | 1.4 |
코더 파라미터:
| 인코더 타입 | 광적 인코더 |
| 결의 | 100/200/500/1000/1024/2000/2500PPR |
| 출력 신호 | 신호 A, B, 지수 |
| 전원 공급 | 5V DC |
| 최대 반응 주파수 | 100kHz |
| 최대 회전 속도 | 3000 RPM |
참조용 토크 곡선위의 제품은 대표적인 모델일 뿐, 우리는 고객의 요구에 따라 제품을 사용자 정의 할 수 있습니다.셰프트의 길이와 지름을 포함합니다. 우리 회사는 또한 OEM 서비스를 제공할 수 있습니다.
제품 상세 설명
하이브리드 스테퍼 모터에 대해:
하이브리드 스테퍼 모터는 일반적으로 사각형 모양이며 스테퍼 모터는 독특한 외형으로 식별 할 수 있습니다.
하이브리드 스테퍼 모터는 1.8° 단계 각 (~ 200 단계/혁명) 또는 0.9° 단계 각 (400 단계/혁명) 을 가지고 있다. 단계 각은 로터?? 의 라미네이션에 있는 치아 수에 의해 결정된다.
하이브리드 스테퍼 모터 이름을 붙이는 방법은 다음과 같습니다.
메트릭 단위 (단위: mm) 또는 제국 단위 (단위: 인치)
예를 들어, 42mm 모터 = 1.7인치 스테퍼 모터
그래서 42mm 모터는 NEMA 17 모터라고도 불릴 수 있습니다.
하이브리드 스테퍼 모터의 설명
예를 들어, 42HS40 단계 모터:
42는 42mm의 크기를 의미합니다. 그래서 NEMA17 모터입니다.
HS는 하이브리드 스테퍼 모터를 의미합니다.
40은 높이가 40mm 모터라는 뜻입니다.
우리는 고객이 선택할 수 있는 다른 높이를 가지고 있습니다. 높이가 더 높으면 모터가 더 큰 토크, 더 큰 무게, 더 높은 가격을 갖게 됩니다.
이것은 일반적인 하이브리드 스테퍼 모터의 내부 구조입니다.
하이브리드 스테퍼 모터의 적용:
하이브리드 스테퍼 모터의 고 해상도 (회전당 200 또는 400 단계) 로 인해 다음과 같은 높은 정밀도를 요구하는 응용 프로그램에 널리 사용됩니다.
3D 프린팅
산업 제어 (CNC, 자동 프레싱 기계, 섬유 기계)
컴퓨터 주변 장치
포장기
그리고 높은 정밀 제어가 필요한 다른 자동 시스템.
