28mm 크기의 NEMA11 하이브리드 스텝 모터 1.8도 스텝 각 D 샤프트 다양한 높이

원래 장소	중국
브랜드 이름	VIC-TECH
인증	RoHS
모델 번호	28HS32
최소 주문 수량	1 단위
가격	$4-10/Unit
포장 세부 사항	제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다.
배달 시간	샘플 대금을 받는 것 뒤에 10~30 일
지불 조건	머니그램, 웨스턴 유니온, 신용 Card,T/T, L/C (신용장)
공급 능력	100000\ 단위/년

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

SKYPE: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

제품 상세 정보

전동기형	하이브리드 스테퍼 모터	발걸음 각도	1.8' /Step
모터 크기	28mm ((NEMA 11)	단계의 번호	2개 단계 (양극성)
모터 길이	32~51mm	최소 명령량	1 단위
하이 라이트	NEMA11 하이브리드 스테퍼 모터 , 28mm 하이브리드 스테퍼 모터 , D 셰프트 1.8도 스테퍼 모터

메시지를 남겨주세요

제품 설명

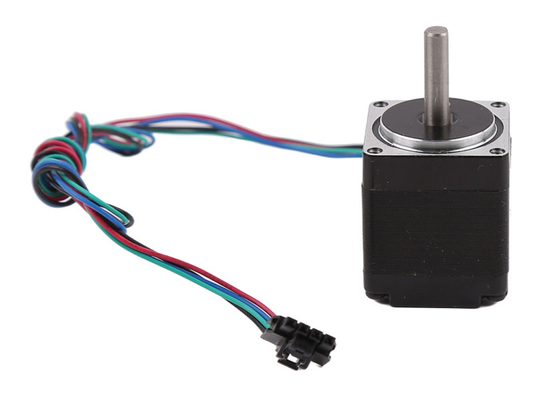

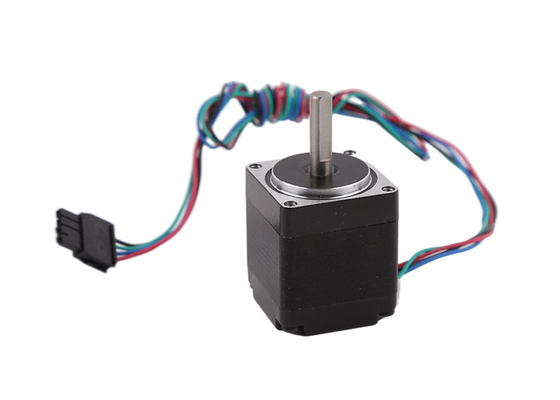

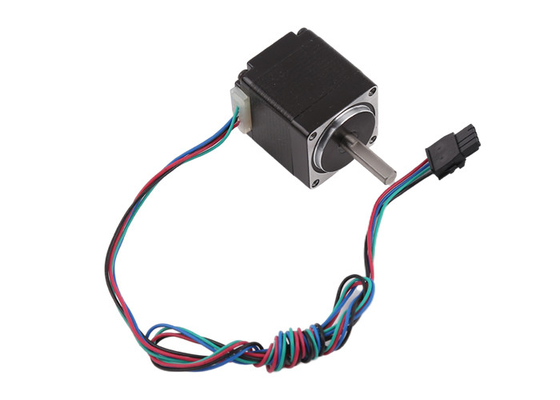

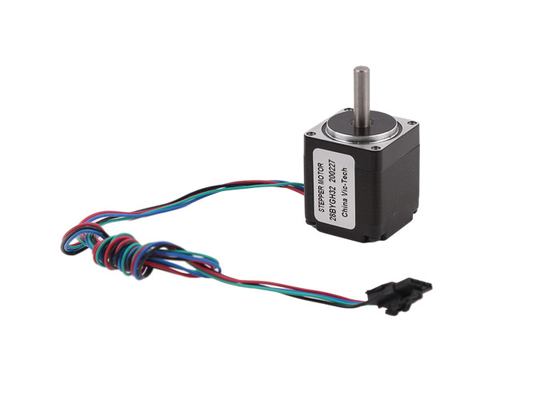

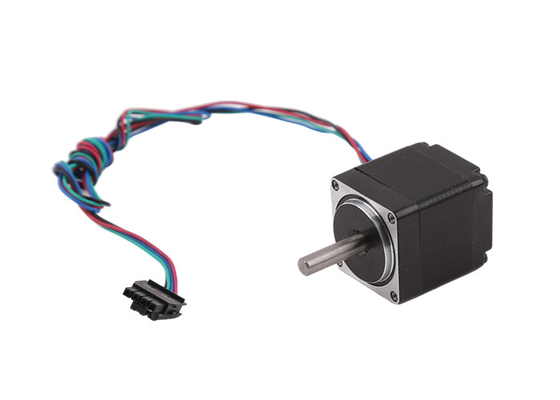

28mm 크기 NEMA11 하이브리드 스테퍼 모터 1.8도 단계 각 D 샤프트 다양한 높이

설명

이것은 28mm 크기의 NEMA 11 하이브리드 스테퍼 모터입니다.
발걸음 각도는 1.8°/발걸음입니다.
32mm에서 51mm까지 다양한 높이를 선택할 수 있습니다.
높이가 커지면 모터가 더 큰 토크를 가지고 있으며 가격은 더 높습니다.
어떤 높이가 가장 적합한지 결정하는 것은 고객의 필요한 토크와 공간에 달려 있습니다.

일반적으로, 우리가 가장 많이 생산하는 모터는 양극 모터입니다 ((4 가이어), 우리는 또한 유니 폴라 모터가 있습니다. 고객이 6 가이어 ((4 단계) 로이 모터를 구동하고 싶다면.

매개 변수

발걸음 각도 (°)	모터 길이 (mm)	유지 토크 *(gcm)**	전류 /단계 (A/단계)	저항력 (Ω/fase)	인덕턴스 (mH/단계)	제1호 유도	회전 관성 *(gcm)**²)	무게 (kg)
1.8	32	430	0.95	2.8	0.8	6	9	0.11
1.8	32	600	0.67	5.6	3.4	4	9	0.11
1.8	45	750	0.95	3.4	1.2	6	12	0.14
1.8	45	950	0.67	6.8	4.9	4	12	0.14
1.8	51	900	0.95	4.6	1.8	6	18	0.2
1.8	51	1200	0.67	9.2	7.2	4	18	0.2

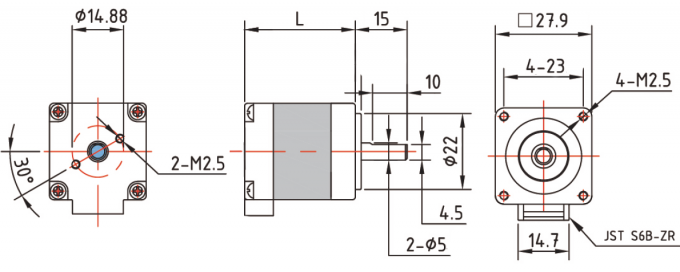

디자인 도면

하이브리드 스테퍼 모터에 대해

하이브리드 스테퍼 모터는 일반적으로 사각형 모양이며 스테퍼 모터는 독특한 외형으로 식별 할 수 있습니다.
하이브리드 스테퍼 모터는 1.8° 단계 각 (~ 200 단계/혁명) 또는 0.9° 단계 각 (400 단계/혁명) 을 가지고 있다. 단계 각은 로터?? 의 라미네이션에 있는 치아 수에 의해 결정된다.

하이브리드 스테퍼 모터 이름을 붙이는 방법은 다음과 같습니다.
메트릭 단위 (단위: mm) 또는 제국 단위 (단위: 인치)
예를 들어, 42mm 모터 = 1.7인치 스테퍼 모터
그래서 42mm 모터는 NEMA 17 모터라고도 불릴 수 있습니다.

하이브리드 스테퍼 모터의 설명
예를 들어, 42HS40 단계 모터:
42는 42mm의 크기를 의미합니다. 그래서 NEMA17 모터입니다.
HS는 하이브리드 스테퍼 모터를 의미합니다.
40은 높이가 40mm 모터라는 뜻입니다.
우리는 고객이 선택할 수 있는 다른 높이를 가지고 있습니다. 높이가 더 높으면 모터가 더 큰 토크, 더 큰 무게, 더 높은 가격을 갖게 됩니다.

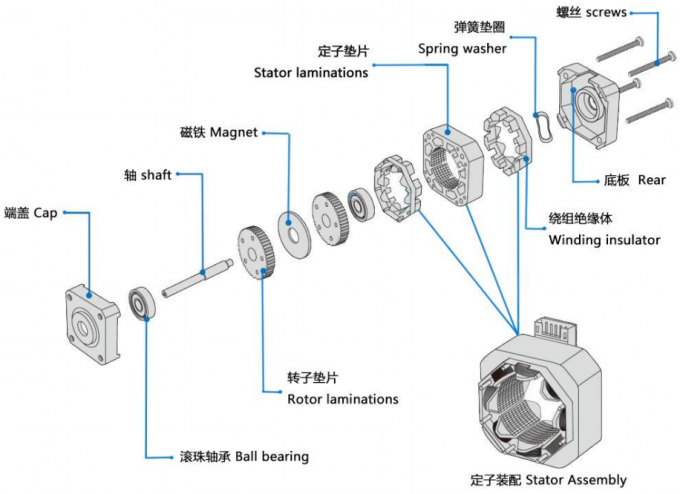

이것은 일반적인 하이브리드 스테퍼 모터의 내부 구조입니다.

NEMA 단계 모터의 기본 구조

하이브리드 스테퍼 모터의 적용

하이브리드 스테퍼 모터의 고 해상도 (회전당 200 또는 400 단계) 로 인해 다음과 같은 높은 정밀도를 요구하는 응용 프로그램에 널리 사용됩니다.
3D 프린팅
산업 제어 (CNC, 자동 프레싱 기계, 섬유 기계)
컴퓨터 주변 장치
포장기
그리고 높은 정밀 제어가 필요한 다른 자동 시스템.

하이브리드 스테퍼 모터에 관한 참고

고객은 먼저 단계 모터를 선택하고, 그 다음 기존 단계 모터를 기반으로 드라이버를 선택하는 원칙을 따라야 합니다.
하이브리드 스텝 모터를 운전하려면 풀 스텝 운전 모드를 사용하지 않는 것이 가장 좋으며, 풀 스텝 운전에서는 진동이 더 커집니다.
하이브리드 스테퍼 모터는 낮은 속도 경우에 더 적합합니다. 우리는 속도를 초과하지 않습니다 1000 rpm (6666PPS 0.9도에서), 1000-3000PPS (0.9도에서 바람직합니다),그리고 그 속도를 낮추기 위해 기어박스에 연결할 수 있습니다.모터는 적절한 주파수에서 높은 작동 효율과 낮은 소음을 가지고 있습니다.
역사적인 이유로 인해 12V의 명목 전압을 가진 모터 만 12V를 사용합니다. 설계 도면에 표시된 다른 명목 전압은 모터에 가장 적합한 구동 전압이 아닙니다.고객들은 자신의 요구에 따라 적절한 구동 전압과 적절한 드라이버를 선택해야 합니다..
높은 속도 또는 큰 부하로 사용 될 때 모터는 일반적으로 작업 속도에서 직접 시작하지 않습니다. 우리는 점진적으로 주파수와 속도를 증가 제안합니다. 두 가지 이유로: 첫째,모터는 단계를 잃지 않습니다.두 번째로, 소음을 줄이고 위치 정확도를 향상시킬 수 있습니다.
모터는 진동 영역에서 작동해서는 안 됩니다. 600 PPS 이하). 느린 속도로 사용되어야 할 경우, 전압, 전류를 변경하거나 약간의 덤핑을 추가함으로써 진동 문제를 줄일 수 있습니다.
모터가 600PPS (0.9도) 이하에서 작동하면 작은 전류, 큰 인덕턴스 및 낮은 전압으로 구동되어야합니다.
큰 관세 모멘트를 가진 부하에 대용량 모터를 선택해야합니다.
더 높은 정밀도가 필요한 경우 기어박스를 추가하거나 모터 속도를 증가시키거나 분할 구동을 사용하여 해결할 수 있습니다. 또한 5 단계 모터 (일극 모터) 를 사용할 수 있습니다.하지만 전체 시스템의 가격은 상대적으로 비싸다, 그래서 거의 사용되지 않습니다.

스텝 모터 크기:
우리는 현재 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) 하이브리드 스테퍼 모터가 있습니다. 우리는 먼저 모터 크기를 결정하고 다른 매개 변수를 확인하는 것을 제안합니다.하이브리드 스테퍼 모터를 선택할 때.

사용자 정의 서비스

우리는 모터에 대한 커스터마이징 서비스를 제공합니다. 납 유선 번호 ((4 와이어 / 6 와이어 / 8 와이어), 코일 저항, 케이블 길이 및 색상, 또한 우리는 고객이 선택할 수있는 여러 높이를 가지고 있습니다.
일반 출력 샤프트는 D 샤프트입니다. 고객이 리드 스크루 샤프트를 필요로 하는 경우 리드 스크루에 대한 사용자 정의 서비스를 제공하며 리드 스크루 타입과 샤프트 길이를 조정할 수 있습니다.
아래 그림은 트라페조이드 리드 스크루를 가진 전형적인 하이브리드 스테퍼 모터입니다.

NEMA 단계 모터 타입

납품 시간 및 포장 정보

만약 우리가 샘플을 보유한다면, 우리는 3일 안에 샘플을 배송할 수 있습니다.
만약 우리가 샘플을 보유하지 않는다면, 우리는 그것들을 생산해야 합니다. 생산 시간은 20일 정도입니다.
대량 생산의 경우, 납품 시간은 주문량에 달려 있습니다.

지불 방법 및 지불 조건

샘플을 위해, 일반적으로 우리는 페이팔이나 알리바바를 받아들입니다.
대량 생산에 대해서는 T/T 지불을 받아 들입니다.

표본은 생산 전에 전체 지불을 수집합니다.
대량 생산에 대해서는 생산 전에 50%의 사전 지불을 받아, 배송 전에 나머지 50%의 지불을 수집할 수 있습니다.
6번 이상의 협조 주문 후, 우리는 A / S (눈에) 와 같은 다른 지불 조건을 협상 할 수 있습니다
