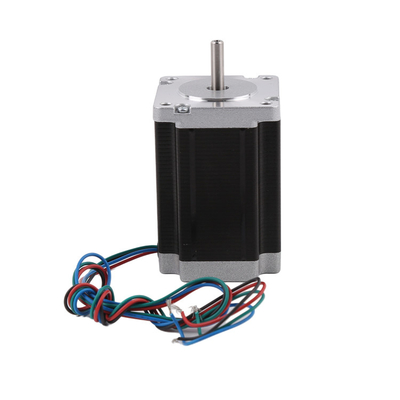

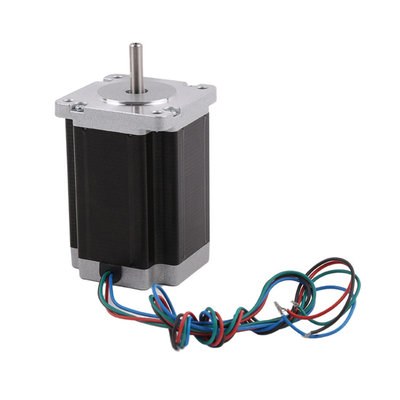

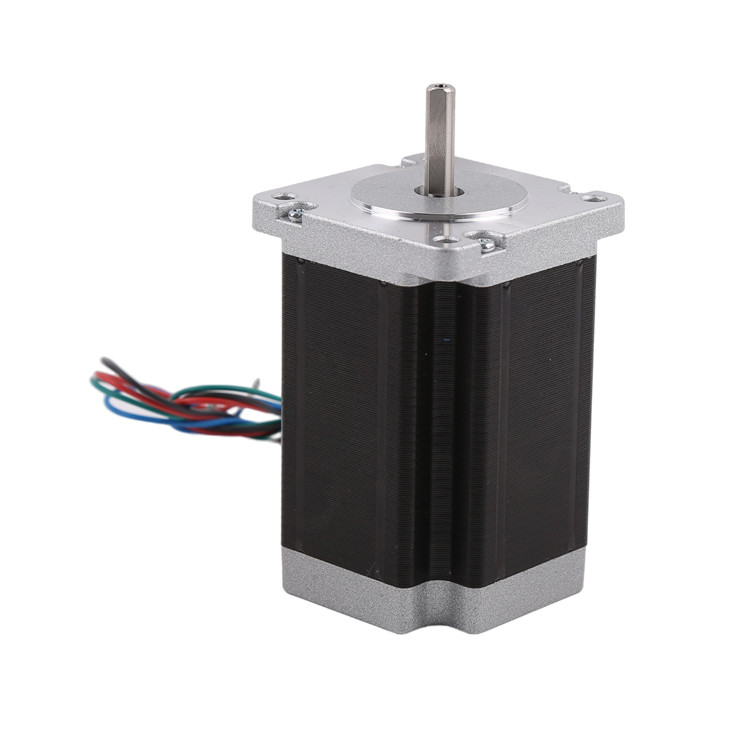

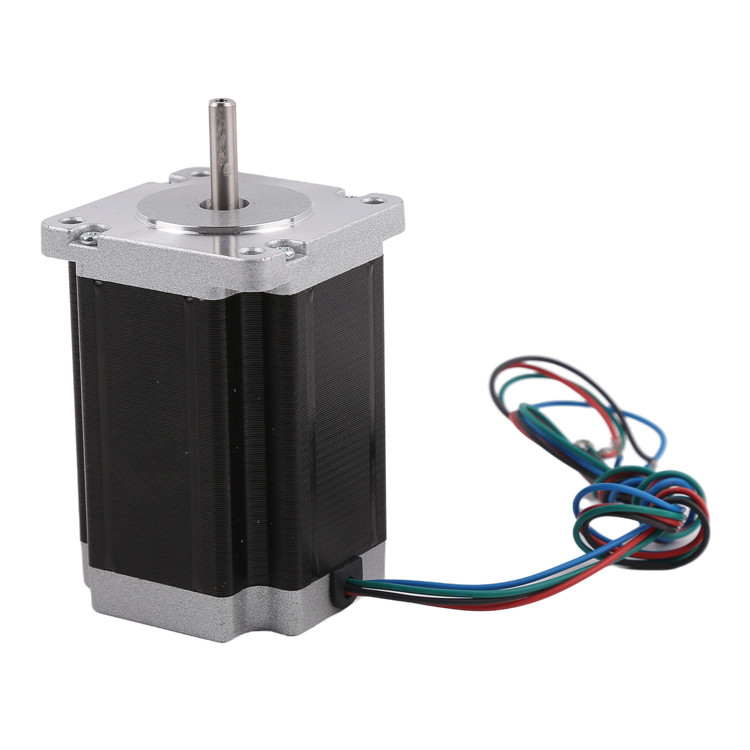

높은 토크 NEMA 23 하이브리드 스테퍼 모터 57mm 모터 지름
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | 57HS |
| 최소 주문 수량 | 1 단위 |
| 가격 | $25 - $45 / Units |
| 포장 세부 사항 | 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다. |
| 배달 시간 | 샘플 대금을 받는 것 뒤에 10~30 일 |
| 지불 조건 | 머니그램, 웨스턴 유니온, 신용 Card,T/T, L/C (신용장) |
| 공급 능력 | 100000\ 단위/년 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모터 타입 | 하이브리드 스테퍼 모터 | 스텝 각 | 0.9°또는 1.8° |
|---|---|---|---|
| 모터 사이즈 | 57mm(NEMA 23) | 단계의 번호 | 2개 단계 (양극성) |
| 정격 전류 | 1~4.2A/상 | 모터 길이 | 41~112mm |
| 최소 주문량 | 1 단위 | ||
| 하이 라이트 | NEMA 23 하이브리드 스텝 모터,하이브리드 스테퍼 모터 57mm,NEMA 23 스테퍼 모터 57mm |
||
제품 설명
높은 토크 NEMA 23 하이브리드 스테퍼 모터 57mm 모터 지름
설명
이것은 NEMA 23 57mm 지름의 하이브리드 스테퍼 모터입니다.
발걸음 각도는 1.8도와 0.9도로 고객이 선택할 수 있습니다.
모터 높이는 41mm, 51mm, 56mm, 76mm, 100mm, 112mm,
모터의 무게와 토크는 높이에 달려 있습니다.
모터의 표준 출력 샤프트는 D 샤프트이며, 또한 트라페조이드 형태의 납 나사 샤프트로 대체 할 수 있습니다.
고객은 자신의 필요에 따라 아래의 매개 변수를 선택합니다. 우리는 더 전문적인 지원을 제공할 것입니다.
매개 변수
|
발걸음 각도 (°) |
모터 길이 (mm) |
유지 토크 (g*cm) |
전류 /단계 (A/단계) |
저항력 (오/단계) |
인덕턴스 (mH/단계) |
제1호 유도 |
회전 관성 (g*cm)2) |
무게 (kg) |
| 0.9 | 41 | 3.9 | 1 | 5.7 | 0.7 | 6 | 120 | 0.45 |
| 1.8 | 41 | 3.9 | 2 | 1.4 | 1.4 | 8 | 150 | 0.47 |
| 0.9 | 51 | 7.2 | 2 | 1.6 | 2.2 | 6 | 280 | 0.59 |
| 1.8 | 51 | 3009 | 2 | 1.8 | 2.7 | 8 | 230 | 0.59 |
| 0.9 | 56 | 12 | 2.8 | 0.9 | 3.3 | 4 | 300 | 0.7 |
| 1.8 | 56 | 9 | 2 | 1.8 | 2.5 | 6 | 280 | 0.68 |
| 0.9 | 76 | 18 | 2.8 | 1.15 | 5.6 | 4 | 480 | 1 |
| 1.8 | 76 | 13.5 | 3 | 1 | 1.6 | 6 | 440 | 1.1 |
| 1.8 | 100 | 30 | 4.2 | 0.75 | 3 | 4 | 700 | 1.3 |
| 1.8 | 112 | 31 | 4.2 | 0.9 | 3.8 | 4 | 800 | 1.4 |
위의 매개 변수는 참조를 위해 표준 제품이며, 모터는 고객의 요구 사항에 따라 사용자 정의 할 수 있습니다.
디자인 도면
NEMA 단계 모터의 기본 구조
하이브리드 스테퍼 모터의 적용
하이브리드 스테퍼 모터의 고 해상도 (회전당 200 또는 400 단계) 로 인해 다음과 같은 높은 정밀도를 요구하는 응용 프로그램에 널리 사용됩니다.
3D 프린팅
산업 제어 (CNC, 자동 프레싱 기계, 섬유 기계)
컴퓨터 주변 장치
포장기
그리고 높은 정밀 제어가 필요한 다른 자동 시스템.
하이브리드 스테퍼 모터에 관한 참고
고객은 먼저 단계 모터를 선택하고, 그 다음 기존 단계 모터를 기반으로 드라이버를 선택하는 원칙을 따라야 합니다.
하이브리드 스텝 모터를 운전하려면 풀 스텝 운전 모드를 사용하지 않는 것이 가장 좋으며, 풀 스텝 운전에서는 진동이 더 커집니다.
하이브리드 스테퍼 모터는 낮은 속도 경우에 더 적합합니다. 우리는 속도를 초과하지 않습니다 1000 rpm (6666PPS 0.9도에서), 1000-3000PPS (0.9도에서 바람직합니다),그리고 그 속도를 낮추기 위해 기어박스에 연결할 수 있습니다.모터는 적절한 주파수에서 높은 작동 효율과 낮은 소음을 가지고 있습니다.
역사적인 이유로 인해 12V의 명목 전압을 가진 모터 만 12V를 사용합니다. 설계 도면에 표시된 다른 명목 전압은 모터에 가장 적합한 구동 전압이 아닙니다.고객들은 자신의 요구에 따라 적절한 구동 전압과 적절한 드라이버를 선택해야 합니다..
높은 속도 또는 큰 부하로 사용 될 때 모터는 일반적으로 작업 속도에서 직접 시작하지 않습니다. 우리는 점진적으로 주파수와 속도를 증가 제안합니다. 두 가지 이유로: 첫째,모터는 단계를 잃지 않습니다.두 번째로, 소음을 줄이고 위치 정확도를 향상시킬 수 있습니다.
모터는 진동 영역에서 작동해서는 안 됩니다. 600 PPS 이하). 느린 속도로 사용되어야 할 경우, 전압, 전류를 변경하거나 약간의 덤핑을 추가함으로써 진동 문제를 줄일 수 있습니다.
모터가 600PPS (0.9도) 이하에서 작동하면 작은 전류, 큰 인덕턴스 및 낮은 전압으로 구동되어야합니다.
큰 관세 모멘트를 가진 부하에 대용량 모터를 선택해야합니다.
더 높은 정밀도가 필요한 경우 기어박스를 추가하거나 모터 속도를 증가시키거나 분할 구동을 사용하여 해결할 수 있습니다. 또한 5 단계 모터 (일극 모터) 를 사용할 수 있습니다.하지만 전체 시스템의 가격은 상대적으로 비싸다, 그래서 거의 사용되지 않습니다.
스텝 모터 크기:
우리는 현재 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) 하이브리드 스테퍼 모터가 있습니다. 우리는 먼저 모터 크기를 결정하고 다른 매개 변수를 확인하는 것을 제안합니다.하이브리드 스테퍼 모터를 선택할 때.
사용자 정의 서비스
모터의 설계는 고객의 요구에 따라 조정할 수 있습니다.
모터의 지름: 우리는 6mm, 8mm, 10mm, 15mm 및 20mm 지름 모터가 있습니다
코일 저항/등급 전압: 코일 저항은 조절이 가능하며, 더 높은 저항으로 모터의 등급 전압이 더 높습니다.
브래킷 디자인 / 리드 스크루 길이: 고객이 브래킷을 더 길고 짧게 원하면 장착 구멍과 같은 특수 디자인으로 조정 할 수 있습니다.
PCB + 케이블 + 커넥터: PCB의 설계, 케이블 길거리 및 커넥터 피치는 모두 조절이 가능하며 고객이 요구하면 FPC로 교체 할 수 있습니다.
선행 시간
만약 우리가 샘플을 보유한다면, 우리는 3일 안에 샘플을 배송할 수 있습니다.
만약 우리가 샘플을 보유하지 않는다면, 우리는 그것들을 생산해야 합니다. 생산 시간은 20일 정도입니다.
대량 생산의 경우, 납품 시간은 주문량에 달려 있습니다.
지불 방법 및 지불 조건
샘플을 위해, 일반적으로 우리는 페이팔이나 알리바바를 받아들입니다.
대량 생산에 대해서는 T/T 지불을 받아 들입니다.
표본은 생산 전에 전체 지불을 수집합니다.
대량 생산에 대해서는 생산 전에 50%의 사전 지불을 받아, 배송 전에 나머지 50%의 지불을 수집할 수 있습니다.
6번 이상의 협조 주문 후, 우리는 A / S (눈에) 와 같은 다른 지불 조건을 협상 할 수 있습니다
FAQ
1샘플에 대한 일반적인 배달 시간은 얼마나 되나요? 백 엔드 대형 주문에 대한 배달 시간은 얼마나 될까요?
표본 주문의 납품 시간은 약 15일이고 대량 주문의 납품 시간은 25~30일입니다.
2맞춤 서비스를 받아요?
우리는 모터 매개 변수, 리드 와이어 유형, 출구 등 등 제품을 사용자 정의합니다.
3이 모터에 인코더를 추가할 수 있나요?
이 유형의 모터에는 모터 마모 캡에 인코더를 추가할 수 있습니다.
자주 묻는 질문
1.장기 사용 후 단계 모터에 대한 부하 증가의 원인과 해결책
원인: 일부 경우, 단계 모터 는 오랫동안 정상 으로 작동 할 수 있지만, 일정 기간 후 단계 를 잃게 된다. 이 경우, 단계 모터 에 대한 부하 가 변했을 가능성 이 있다.그것은 단계 모터 베어링의 마모 또는 외부 영향으로 발생할 수 있습니다..
해결책.
외부 환경이 변하지 않았는지 확인: 모터 드라이브 메커니즘이 변경되었습니까?
2레어 마모를 확인합니다: 모터 수명을 연장하기 위해 부시 대신 구슬레어를 사용하십시오.
3환경 온도가 변하지 않았는지 확인합니다. 마이크로 모터에 대한 경우, 베어링 기름 고체의 효과는 무시할 수 없습니다. 작동 범위에 적합한 기름을 사용하십시오. (예를 들어.지방은 극한 온도에서 점성이 될 수 있습니다., 또는 장기 사용으로 모터 부하가 증가)
2스텝 모터 가열 원인
1운전자가 설정한 전류는 모터의 명소 전류보다 크다
2모터 속도가 너무 빨라
모터 자체는 큰 관성 및 위치 모멘트를 가지고 있으므로 중속도 작동도 뜨겁지만 모터의 수명에 영향을 미치지 않습니다.130~200 °C의 모터의 비자극화점70~90°C의 엔진은 정상적인 현상입니다. 130°C 이하라면 문제가 없습니다.가동 전류는 모터 등급 전류 또는 모터 회전량의 약 70%로 설정되어 있습니다..
3- 스테퍼 모터가 켜지면 모터 샤프트가 회전하지 않나요?
모터가 회전하지 않는 이유는 여러 가지가 있습니다.:
A. 과부하 차단 회전
B.모터가 손상되었는지 여부
C.모터가 오프라인인지
D.파동 신호 CP가 0에 있는지
