고정 셰프트 선형 스테퍼 모터 트래페조이드 나선과 함께 높은 추진력
| Place of Origin | China |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| Model Number | VSM20A |
| Minimum Order Quantity | 1Unit |
| 가격 | $15~$37/Unit |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. |
| Delivery Time | 10~30 days after receiving sample payment |
| Payment Terms | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Supply Ability | 100000\ Units/year |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Motor type | Linear stepper motor | Motor diameter | 20mm |
|---|---|---|---|
| Shaft type | Trapezoidal screw | Lead screw pitch | 0.6096 mm |
| Motor design | Captive shaft motor | Step angle | 7.5°/15° |
| 강조하다 | 트래페소이드 나사 선형 스테퍼 모터,높은 추진력 선형 스테퍼 모터,고정 축 선형 스테퍼 모터 |
||
제품 설명

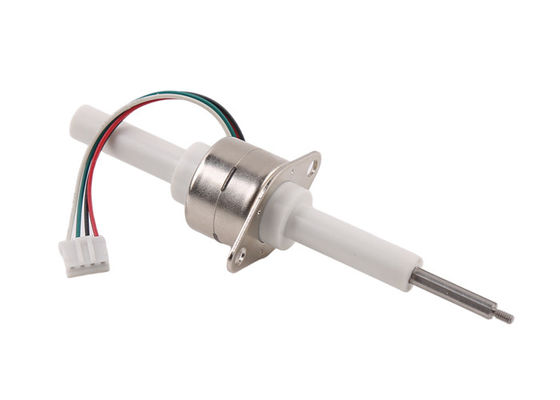

높은 추진력 20mm 고정 셰프트 선형 스텝 모터와 트라페조이드 나사
이것은 20mm 캡티브 샤프트 선형 스테퍼 모터입니다.
우리는 당신이 선택할 수 있는 3 가지 다른 유형의 납 나사를 가지고 있습니다:
싱글 스타트, 더블 스타트 그리고 네 스타트
납 나사 피치 같은: 0.6096 mm
그 외에도, 우리는 당신이 선택할 수 있는 다른 이동 거리를 가지고 있습니다:
14mm/18mm/25mm/32mm
매개 변수
| 모터 타입 | 선형 PM 단계 모터 |
| 모터 크기 | 20mm 지름 |
| 셰프트 타입 | 트래페소이드 나사 |
| 납 나사 피치 | 0.6096mm |
| 납 나사 납 | 00.6096mm/1.2192mm/2.4384mm |
| 정량 전압 | 5~12V |
| 코일 저항 | 5~70Ω/단계 |
| 발걸음 각 | 7.5°/15° |
설계 도면:
제품 표시:
선형 스테퍼 모터에 대해:
다른 디자인이 있습니다.
캡티브 샤프트 (착형 샤프트): 리드 스크루가 회전할 수 없으며, 단지 위아래로 이동하고 선형 모터 움직임을 할 수 있습니다.
론-스루스 샤프트 (가면서 샤프트): 리드 스크루는 회전할 때 위아래로 이동할 수 있다. 리드 스크루가 고정되어 회전할 수 없으므로 리드 스크루는 위아래로 이동하여 제대로 작동할 수 있다.
외부 드라이브 ((노트와): 리드 나트는 고정되어 있으며, 위아래로 움직일 수 없으며, 회전만 할 수 있으며, 리드 나트에는 위아래로 이동할 수 있는 나트가 있습니다.
납 나사 및 단계 길이에 대해:
우리는 두 가지 유형의 발걸음 각을 가지고 있습니다. 15°와 7.5° 15° 발걸음 각을 가진 모터는 한 회로에 24개의 발걸음을 하고, 7.5° 발걸음 각을 가진 모터는 한 회로에 48개의 발걸음을 합니다.
우리는 3가지 종류의 리드 스크루 리드를 가지고 있습니다. 싱글 시작/더블 시작과 4개의 시작으로요.
피치도 똑같습니다. 0.6096mm
리드 스크루 리드=스타트*피치
예를 들어, 2 시작 납 나사, 납은 2 * 0.6096=1.2192mm
모터의 단계 길이는 모터가 한 단계를 밟을 때 리드 스크루 / 견과류가 이동하는 거리입니다.
모터 즈음 길이가 각 회전에 대한 리드 스크루 리드/단계
예를 들어, 2개의 시작 리드 스크루의 경우, 단계 각도는 7.5°입니다.
단계 길이=연속/24=1.2192/24=0.0508mm/단계
추진력:
추진력은 드라이버의 주파수와 리드 스크루 리드, 스테퍼 각도 및 모터 크기와 관련이 있습니다.
엔진의 크기가 커질수록 추진력이 커집니다.
주파수가 낮을수록 모터가 느리게 회전하고 추진력이 커집니다.
낮은 리드 스크루 리드, 추진력이 더 크다.
7.5도 발걸음 각도는 15도와 비교하면 더 높은 추진력을 갖게 됩니다.
스테퍼 모터의 적용:
스테퍼 모터는 정밀 제어에 사용됩니다. 의료 장비, 3D 프린터, 산업 정밀 제어, 자동화 장비 등에 널리 사용됩니다.
단계 모터는 정밀한 제어 및 회전 / 선형 움직임의 요구 모든 메커니즘에 사용할 수 있습니다.
스테퍼 모터의 장점:
스테퍼 모터는 클로즈 루프 인코더 / 피드백 시스템 없이도 정확한 제어에 도달 할 수 있습니다. 또한 전기 브러쉬가 없습니다.따라서 전자기 간섭과 전기 불꽃 문제가 없습니다어떤 경우에는 DC 브러쉬 모터/브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자와 함께 쉽게 제어 할 수 있으며,이 기능은 정밀한 제어 분야에서 중요한 위치를 확립합니다.
1정밀 제어 가능, 프로그래밍
2전자기 간섭과 전기 불꽃 없이
3작은 크기
4합리적인 가격
5소음도 낮아요
6. 긴 서비스 수명
포장 및 운송 정보:
표본은 종이 상자 안에 폼 스펀지로 포장됩니다.
대량 생산을 위해 제품은 종이에 포장됩니다.
해상 운송 (매스 생산) 에서 카튼은 팔레트에 포장됩니다.
배송시간:
익스프레스 (DHL/UPS/Fedex/TNT): 5~12일
4PX 익스프레스로: 10~20일
해상 운송: 40 ~ 60 일 (각국에 따라)
