6 각형 핵심 Tr3*1P*2N 리드 스크루와 작은 사이즈 슬라이더 스텝 모터 15 밀리미터 8V 부등변 4각형 스크루
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | SM1567A |
| 최소 주문 수량 | 1 단위 |
| 가격 | $3.5~$11/Unit |
| 포장 세부 사항 | 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다. |
| 배달 시간 | 샘플 대금을 받는 것 뒤에 10~30 일 |
| 지불 조건 | 머니그램, 웨스턴 유니온, 신용 Card,T/T, L/C (신용장) |
| 공급 능력 | 100000\ 단위/년 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모터 타입 | 선형 스텝퍼 모터 + 리드 스크루와 핵심 | 모터 사이즈 | 15 밀리미터 지름 |
|---|---|---|---|
| 스텝 각 | 18' | 리드 스크루 | Tr3*1P*2N |
| 단계 No. | 2개 단계 (4개 와이어) | 이동 거리 | 약 84 밀리미터 |
제품 설명
15mm 트라페소이드 나사 18도 PM 선형 스테퍼 모터
설명:
이것은 15mm 지름의 스테퍼 모터입니다.
납 나사 는 트라페소이드 나사 이며 납 나사 의 부품 번호 는: Tr3*1P*2N
Tr3는 트라페소이드 나사이고 나사의 바깥 지름은 3mm입니다
1P는 피치 1mm를 의미합니다.
2N는 리드 스크루가 2개의 시작을 가지고 있다는 것을 의미합니다.
따라서 이 나사 선은 2N*1P=2mm입니다
납 나사 위에 있는 견과류는 육각형 견과류입니다.
매개 변수
| 모델 번호 | SM1567A |
| 모터 지름 | 15mm |
| 정량 전압 | 5~8V |
| 코일 저항 | 15Ω/fase |
| 단계의 수 | 2단계 (비폴라) |
| 발걸음 각 | 18°/단계 |
| 납 나사 유형 | Tr3*1P*2N |
| 이동 거리는 | 약 84mm |
| 견과류 종류 | 육각형 견과류 |
설계 도면:

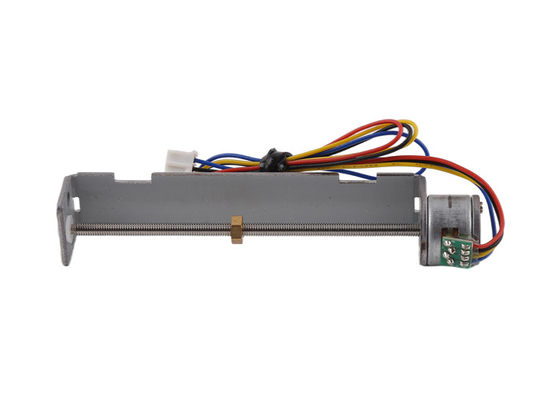

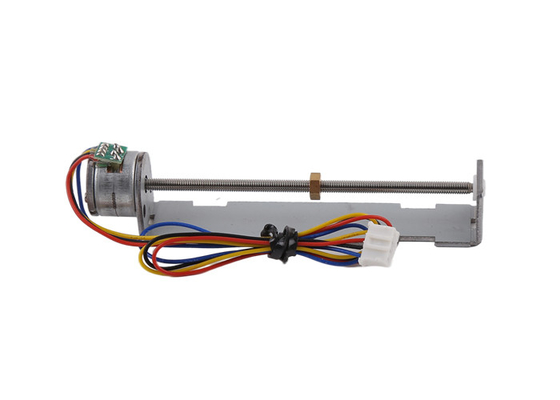

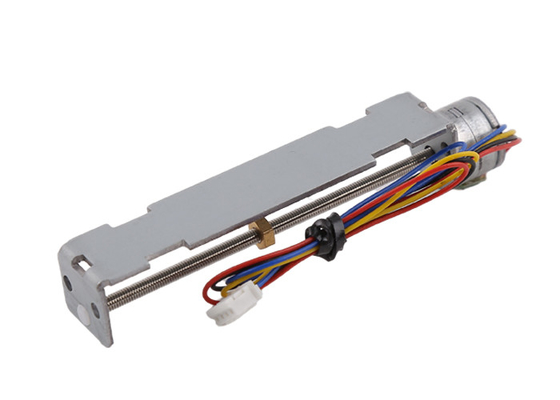

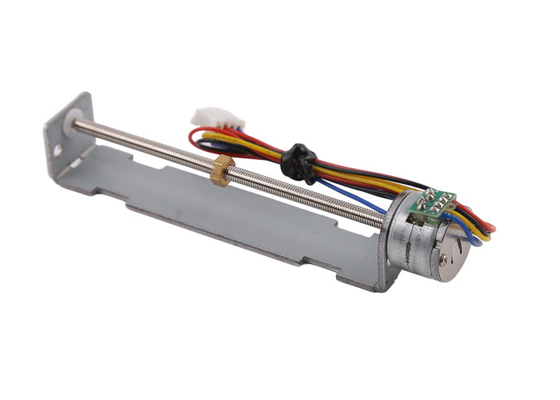

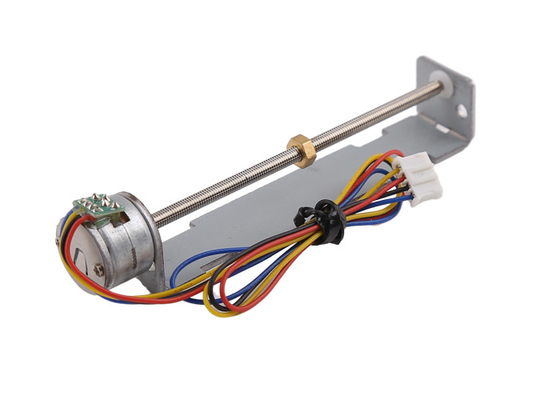

제품 표시:
슬라이더와 선형 스테퍼 모터에 대해:
우리의 슬라이더 모터는 모터 + 리드 스크루 + 브래킷 + 슬라이더를 포함한 전체 집합입니다.
모터의 발걸음 각도는 일반적으로 18°/발걸음, 즉 각 회전마다 20발걸음입니다.
모터가 한 회전을 돌리면 슬라이더는 한 회전을 돌립니다.
단발동 리드 스크루의 경우: pitch = lead
그래서 단계 길이는 (단계 길이는 선형 움직임 슬라이더 여행, 단계 모터가 정확히 한 단계를 취할 때 의미):
각 회전의 리드 스크루 리드/단계
예를 들어 리드 스크루가 M2 * 0.4P (0.4mm pitch 정규 M2 리드 스크루) 인 경우 모터의 단계 각도는 18°이며, 이 모터의 단계 길이는 0.4mm/20=0.02mm/step입니다.
또한, 리드 스크루 길이는 사용자 정의 할 수 있습니다, 그리고 우리는 또한 브래킷의 디자인을 조정해야 합니다, 당신이 리드 스크루 길이를 사용자 정의 할 경우.
스테퍼 모터의 적용:
스테퍼 모터는 정밀 제어에 사용됩니다. 의료 장비, 3D 프린터, 산업 정밀 제어, 자동화 장비 등에 널리 사용됩니다.
단계 모터는 정밀한 제어 및 회전 / 선형 움직임의 요구 모든 메커니즘에 사용할 수 있습니다.
스테퍼 모터의 장점:
스테퍼 모터는 클로즈 루프 인코더 / 피드백 시스템 없이도 정확한 제어에 도달 할 수 있습니다. 또한 전기 브러쉬가 없습니다.따라서 전자기 간섭과 전기 불꽃 문제가 없습니다어떤 경우에는 DC 브러쉬 모터/브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자와 함께 쉽게 제어 할 수 있으며,이 기능은 정밀한 제어 분야에서 중요한 위치를 확립합니다.
1정밀 제어 가능, 프로그래밍
2전자기 간섭과 전기 불꽃 없이
3작은 크기
4합리적인 가격
5소음도 낮아요
6. 긴 서비스 수명
포장 및 운송 정보:
표본은 종이 상자 안에 폼 스펀지로 포장됩니다.
대량 생산을 위해 제품은 종이에 포장됩니다.
해상 운송 (매스 생산) 에서 카튼은 팔레트에 포장됩니다.
배송시간:
익스프레스 (DHL/UPS/Fedex/TNT): 5~12일
4PX 익스프레스로: 10~20일
해상 운송: 40 ~ 60 일 (각국에 따라)
