VSM1069A 쉬운 드라이버 스텝 모터 10mm 1.25mm 피치 커넥터 RoHS
| 원래 장소 | China |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | VSM1069A |
| 최소 주문 수량 | 1Unit |
| 가격 | $3~$7/Unit |
| 포장 세부 사항 | The product is packed with pearl cotton, and the outside is in a carton. |
| 배달 시간 | 10~30 days after receiving sample payment |
| 지불 조건 | MoneyGram, Western Union,Credit Card,T/T, L/C |
| 공급 능력 | 100000\ Units/year |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Motor type | Linear stepper motor + slider | Motor size | 10mm diameter |
|---|---|---|---|
| Step angle | 18 degrees | Lead screw | M2 |
| Phase number | 2 phases | Connector pitch | 4*1.25mm |
제품 설명
VSM1069A 작은 크기의 10mm 지름의 납 나사 슬라이더 스텝 모터와 1.25mm 피치 커넥터
설명:
VSM1069A는 M2 * P0.4 리드 스크루와 POM 슬라이더를 가진 선형 스테퍼 모터입니다.
발걸음 각도는 18도이고, 정확히 한 번 돌기 위해서는 20개의 발걸음이 필요합니다.
이 모터의 추진력은 약 120 ~ 150 그램 (1.2 ~ 1.5N의 추진력), 적절한 주파수 (300 ~ 800PPS).
슬라이더의 부하가 모터의 추진력보다 작다는 것을 확인하십시오, 그렇지 않으면 모터가 속도를 잃을 것입니다.
모터의 커넥터는 모렉스 51021-0400 (4 * 1.25mm pitch 커넥터),이 커넥터는 매우 일반적으로 사용됩니다. 또한 우리는 다른 것으로 바꿀 수 있습니다.
주문하기 전에 엔진의 크기와 속도 그리고 추진력을 확인해 주세요.
매개 변수
| 모델 번호 | VSM1069A |
| 모터 타입 | PM 스테퍼 모터 + 슬라이더 |
| 모터 지름 | 10mm |
| 발걸음 각 | 18도 |
| 단계 | 2단계 |
| 커넥터 타입 | 모렉스 51021-0400 (1.25mm pitch) |
| 정량 전압 | 3.3~5V DC |
| 저항력 | 15Ω/fase |
| 뇌졸중 | 약 26mm |
설계 도면:

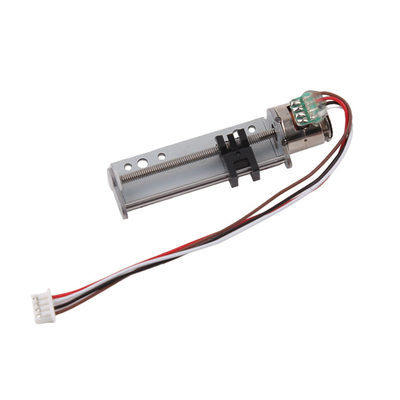

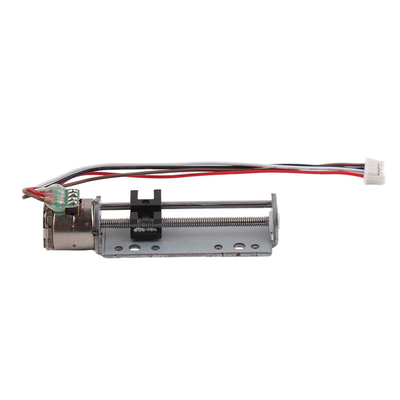

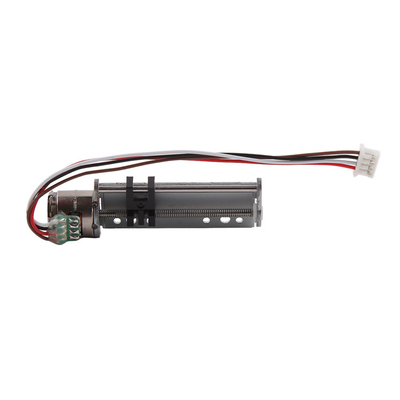

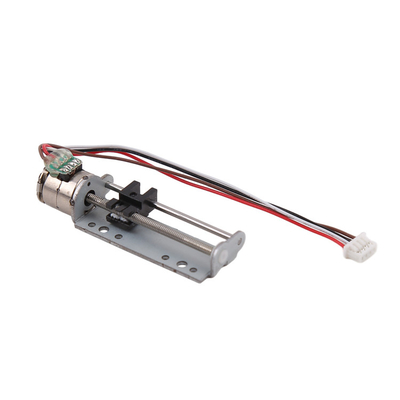

제품 표시:
슬라이더와 선형 스테퍼 모터에 대해:
우리의 슬라이더 모터는 모터 + 리드 스크루 + 브래킷 + 슬라이더를 포함한 전체 집합입니다.
모터의 발걸음 각도는 일반적으로 18°/발걸음, 즉 각 회전마다 20발걸음입니다.
모터가 한 회전을 돌리면 슬라이더는 한 회전을 돌립니다.
단발동 리드 스크루의 경우: pitch = lead
그래서 단계 길이는 (단계 길이는 선형 움직임 슬라이더 여행, 단계 모터가 정확히 한 단계를 취할 때 의미):
각 회전의 리드 스크루 리드/단계
예를 들어 리드 스크루가 M2 * 0.4P (0.4mm pitch 정규 M2 리드 스크루) 인 경우 모터의 단계 각도는 18°이며, 이 모터의 단계 길이는 0.4mm/20=0.02mm/step입니다.
또한, 리드 스크루 길이는 사용자 정의 할 수 있습니다, 그리고 우리는 또한 브래킷의 디자인을 조정해야 합니다, 당신이 리드 스크루 길이를 사용자 정의 할 경우.
스테퍼 모터의 적용:
스테퍼 모터는 정밀 제어에 사용됩니다. 의료 장비, 3D 프린터, 산업 정밀 제어, 자동화 장비 등에 널리 사용됩니다.
단계 모터는 정밀한 제어 및 회전 / 선형 움직임의 요구 모든 메커니즘에 사용할 수 있습니다.
스테퍼 모터의 장점:
스테퍼 모터는 클로즈 루프 인코더 / 피드백 시스템 없이도 정확한 제어에 도달 할 수 있습니다. 또한 전기 브러쉬가 없습니다.따라서 전자기 간섭과 전기 불꽃 문제가 없습니다어떤 경우에는 DC 브러쉬 모터/브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자와 함께 쉽게 제어 할 수 있으며,이 기능은 정밀한 제어 분야에서 중요한 위치를 확립합니다.
1정밀 제어 가능, 프로그래밍
2전자기 간섭과 전기 불꽃 없이
3작은 크기
4합리적인 가격
5소음도 낮아요
6. 긴 서비스 수명
포장 및 운송 정보:
표본은 종이 상자 안에 폼 스펀지로 포장됩니다.
대량 생산을 위해 제품은 종이에 포장됩니다.
해상 운송 (매스 생산) 에서 카튼은 팔레트에 포장됩니다.
배송시간:
익스프레스 (DHL/UPS/Fedex/TNT): 5~12일
4PX 익스프레스로: 10~20일
해상 운송: 40 ~ 60 일 (각국에 따라)
