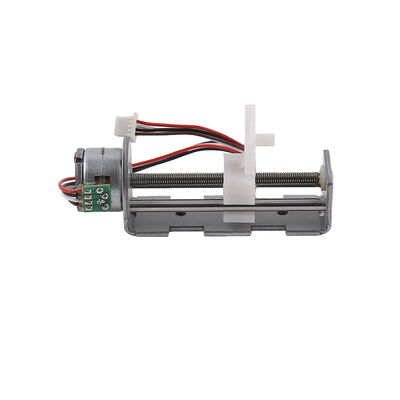

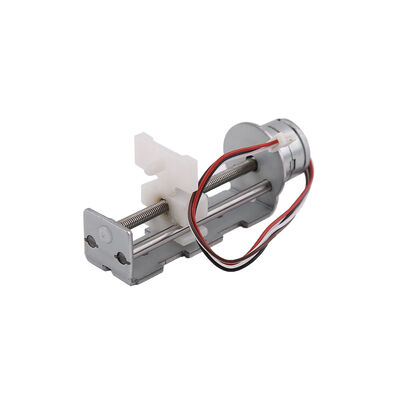

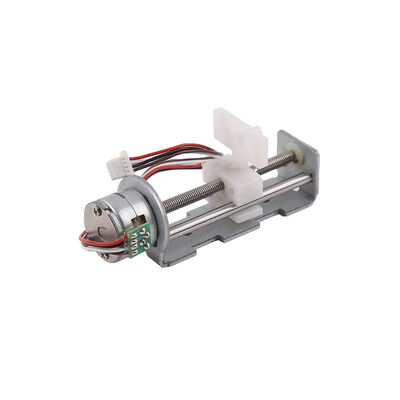

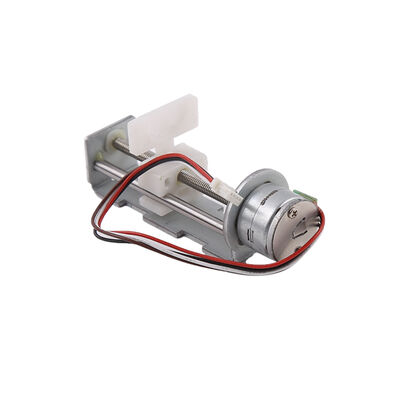

6V 슬라이더 스테퍼 모터 15mm 직경 미니 선형 스테퍼 모터, POM 슬라이더 너트 포함
제품 상세 정보
| 유형 | 영구자석 | 계단 각도 | 18° |
|---|---|---|---|
| 단계 | 2 | 전류 / 단계 | 400mA |
| 정격전압 | 6v | 코일 저항 | 15Ω±10% |
| 뇌졸중 | 45mm | 공세 | 6N/22.5mm/초 |
제품 설명
직선 작동을 위한 플라스틱 슬라이더를 가진 지름 15mm의 마이크로 스테퍼 모터의 설계 프로젝트
이것은 정밀 15mm 지름의 마이크로 스테퍼 모터로 출력 샤프트에 M3P0.5mm의 피치로 나사 및 그 브래킷을 통해 추진력을 회전시킵니다.
모터의 기본 단계 각도는 18도이고, 모터는 일주일에 20 단계를 실행합니다. 따라서 이동 해상도는 0.02mm에 도달하여 정확한 제어 효과를 얻을 수 있습니다.
15mm 지름의 모터의 추진력은 고객의 운전 주파수에 따라 약 6N이며 실제 샘플에서 테스트 할 수 있습니다.
모터는 비용 절감을 위해 고객 부품과 쉽게 연결하기 위해 플라스틱 슬라이더가 장착되어 있습니다. 나사의 효과적인 도는 45mm입니다.그리고 스크루의 적절한 효과적인 스트로크는 또한 고객의 실제 필요에 따라 사용자 정의 될 수 있습니다
가동기는 요구 사항을 충족하기 위해 세분화된 운전 방법을 채택합니다.
작은 크기, 높은 정밀도, 그리고 쉬운 제어와 같은 뛰어난 특성으로 인해, 이 소형 스테퍼 모터는 산업 제품, 광학 기기, 렌즈,정밀 의료 장비, 그리고 자동 문 잠금.
모터의 입력 부분은 FPC를 채택하지만 고객의 필요에 따라 연결 핀, PCB 및 기타 형태로 교체 할 수 있습니다.
모터의 슬라이더는 고객의 설치 필요에 따라 사용자 정의 될 수 있습니다
기계 차원:MM
주요 응용
1) 카메라
2) 광학 기구
3) 렌즈
4) 정밀 의료기기
5) 자동 문 잠금
사양
|
제품 이름 |
15mm 납 나사 모터 |
|
모델 |
SM15-45L |
| 가등전압 | 6V DC (드라이버 IC: L6219) |
| 전류 1단계 | 400mA/PHASE |
| 코일 저항 | 15土10% ohm /FASE C 20C) |
| 당겨진 추진력 | 500pps에서 200g 이상 |
| 단계의 번호 | 2 단계 |
| 발걸음 각도 | 18 °/STEP |
| 흥분 방법 | 1 1 2 단계 흥분 |
|
최대 시작 빈도 |
900 PPS 이상 |
|
맥스응답빈도 |
1200 PPS 이상 |
|
당기동 모터 |
200g 이상 (AT 500PPS, 6V DC) |
|
단열 클래스 |
코일 (coil) 에 대한 E 클래스 |
|
단열 강도 |
100V AC 1초 동안 |
|
단열 저항 |
50 MΩ (DC 100 V) |
|
작동 온도 범위 |
-0 ~ +55 °C |
|
OEM 및 ODM 서비스 |
사용 가능 |
참고로 연결된 와이어의 종류
핀 타입의 모터 입력 방법,FPC, PCB, 리드 와이어 등은 고객의 필요에 따라 사용자 정의 할 수 있습니다.
