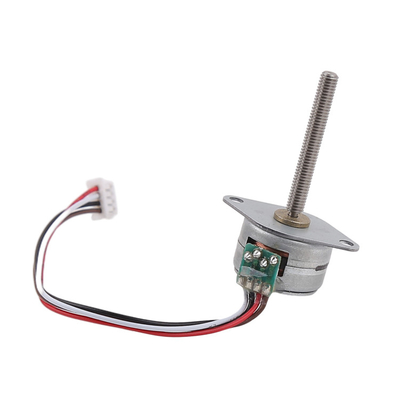

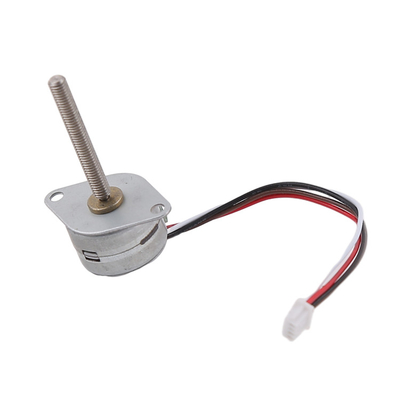

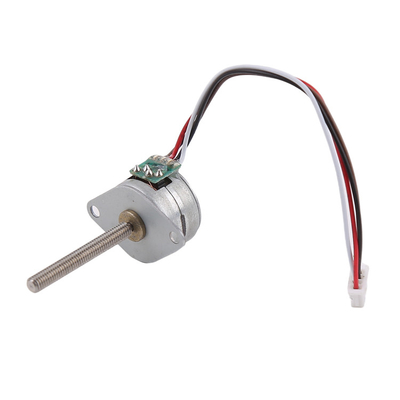

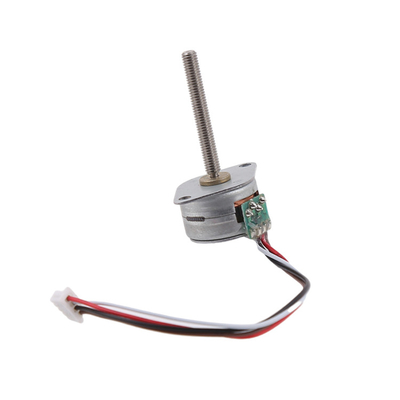

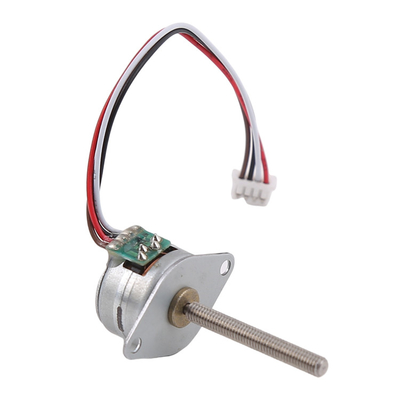

15by 마이크로 스텝프 모터 2단계 4선 18도 영구 자석 스텝 모터 나선 축
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | VSM1519 |
| 최소 주문 수량 | 1 단위 |
| 가격 | $5~7/unit |
| 포장 세부 사항 | 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다. |
| 배달 시간 | 샘플 대금을 받는 것 뒤에 10~30 일 |
| 지불 조건 | 머니그램, 웨스턴 유니온, 신용 Card,T/T, L/C (신용장) |
| 공급 능력 | 100000\ 단위/년 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모델 번호 | VSM1519 | 단계 | 2, 2 |
|---|---|---|---|
| 경향 / 단계 | 0.2A | 가등전압 | 5.0V |
| 코일 저항 | 40Ω±10% | 단계 수호신 | 18 |
| 자동차 중량 | 6G | 인증 | RoHS |
제품 설명
설명
VSM1519은 정밀 마이크로 스텝 모터입니다. 그것의 출력은 선형 움직임을 수행하고 추진력을 생성하기 위해 M3 나사를 사용합니다.고객이 요구하는 동작을 달성하기 위해 직접적으로 작동 장치로 사용할 수 있습니다..
단계 모터의 기본 각은 18도이며, 모터는 매주 20 단계를 실행합니다. 따라서, 정밀한 제어 달성하기 위해, 이동 해상도는 0.025mm에 도달 할 수 있습니다.
모터 입력 부분의 아이콘은 가볍지만 고객의 요구 사항에 따라 FPC 케이블, PCB 및 다른 형태로 변경할 수 있습니다
동시에, 우리는 고객의 요구를 충족하기 위해 해당 드라이브 시스템을 완성 할 수 있습니다!
우리 팀은 마이크로 모터의 설계, 개발 및 생산에 10 년 이상의 경험을 가지고 있습니다. 따라서 우리는 고객의 특별한 필요에 따라 제품을 개발하고 설계 할 수 있습니다!
고객 요구는 우리의 노력의 방향입니다, 연락을 자유롭게
매개 변수
| 제품 이름 | 15mm 미크로 스텝 모터 |
| 모델 | VSM1519 |
| 최대 시작 빈도 | 500 PPS 분 (AT 3.0 V DC) |
| 최대. 쉴 빈도 | 560 PPS 분 (AT 3.0 V DC) |
| 당기동 모터 | 5gf-cm min. (AT 200PPS, 3.0V DC) |
| 당겨진 토크 | 6gf-cm min. (AT 200 PPS, 3.0V DC) |
| 단열 클래스 | 코일 (coil) 에 대한 E 클래스 |
| 단열 강도 | 100V AC 1초 동안 |
| 단열 저항 | 50MΩ (DC 500V) |
| 작동 온도 범위 | -15~+55 °C |
| OEM 및 ODM 서비스 | 사용 가능 |
디자인 도면
같은 타입의 예
미니어처 스테퍼 모터 토크 다이어그램에 대해
애플리케이션에 관한 마이크로 스테퍼 모터
우리의 마이크로 스테퍼 모터는 일반적으로 18도 단계 각도를 가지고 있습니다.
즉, 한 번 돌기 위해서는 20단계 정도가 필요하다는 뜻입니다.
모터의 발걸음 각도는 내부 스테이터 설계와 관련이 있습니다.
우리는 다양한 지름의 마이크로 스테퍼 모터를 가지고 있습니다. 그리고 모터의 토크는 그 크기와 관련이 있습니다.
여기에 모터 직경과 토크의 관계 (적절한 실행 주파수, 등급 전압에서):
6mm 모터: 약 1g*cm
8mm 모터: 약 3g*cm
10mm 모터: 약 5g*cm
15mm 모터: 약 15g*cm
20mm 모터: 약 40g*cm
적용
모터의 속도는 주파수에 의해 결정되며, 그것은 부하와 아무 관련이 없습니다 (그게 단계를 잃는 경우를 제외하고).
높은 정밀 속도 제어로 인해 단계 모터, 운전자 제어 단계 당신은 매우 정확한 위치 및 속도 조절을 달성 할 수 있습니다.스테퍼 모터는 많은 정밀 모션 제어 응용 프로그램에 대한 선택의 모터입니다.
사용자 정의 서비스
모터의 설계는 고객의 요구에 따라 조정할 수 있습니다.
모터의 지름: 우리는 6mm, 8mm, 10mm, 15mm 및 20mm 지름 모터가 있습니다
코일 저항/등급 전압: 코일 저항은 조절이 가능하며, 더 높은 저항으로 모터의 등급 전압이 더 높습니다.
브래킷 디자인 / 리드 스크루 길이: 고객이 브래킷을 더 길고 짧게 원하면 장착 구멍과 같은 특수 디자인으로 조정 할 수 있습니다.
PCB + 케이블 + 커넥터: PCB의 설계, 케이블 길거리 및 커넥터 피치는 모두 조절이 가능하며 고객이 요구하면 FPC로 교체 할 수 있습니다.
납품 시간 및 포장 정보
표본의 수명:
표준 모터 재고: 3 일 이내에
주류가 없는 표준 모터: 15일 이내에
사용자 정의 제품: 약 25 ~ 30 일 (개인화 복잡성에 따라)
새로운 곰팡이를 만드는 데 소요되는 기간: 일반적으로 약 45일
대량 생산의 수명: 주문량에 따라
포장:
표본은 종이 상자와 함께 폼 스펀지에 포장, 익스프레스로 배송
대량 생산, 모터는 투명한 필름이 외부에 있는 파동 카튼에 포장됩니다. (항공 운송)
바다로 배송되면 제품은 팔렛에 포장됩니다.
운송 방법
표본과 항공 운송에는 FEDEX/TNT/UPS/DHL를 사용합니다.(5 ~ 12 일 익스프레스 서비스)
해상 운송을 위해, 우리는 우리의 운송 에이전트를 사용합니다, 그리고 상하이 항구에서 배.(45~70일, 해상 운송)
FAQ
1- 제조사인가요?
네, 우리는 제조업체입니다. 그리고 우리는 주로 스테퍼 모터를 생산합니다.
2공장이 어디 있어요?
우리 공장은 장저우, Jiangsu에 위치하고 있습니다. 예, 당신은 우리를 방문하는 매우 환영합니다.
3- 무료 샘플을 제공할 수 있나요?
아니, 우리는 무료 샘플을 제공하지 않습니다. 고객은 무료 샘플을 공정하게 취급하지 않습니다.
4- 누가 배송 비용을 지불합니까?
고객들이 배송비를 지불하면 우리는 배송비를 제시합니다.
만약 당신이 더 저렴하고 편리한 배송 방법을 가지고 있다고 생각한다면, 우리는 당신의 배송 계좌를 사용할 수 있습니다.
5MOQ는 얼마죠?
MOQ는 없습니다. 단 하나의 샘플만 주문할 수 있습니다.
하지만 테스트 중에 모터가 손상될 경우에 더 주문하는 것이 좋습니다.
6새로운 프로젝트를 개발 중입니다. 사용자 정의 서비스를 제공합니까? 우리는 비밀 계약을 체결 할 수 있습니까?
우리는 스텝 모터 산업에서 20 년 이상의 경험을 가지고 있습니다.
우리는 많은 프로젝트를 개발했습니다, 우리는 디자인 드로잉에서 생산에까지 전체 세트 사용자 정의를 제공할 수 있습니다.
우리는 당신이 당신의 단계 모터 프로젝트를 위해 몇 가지 조언 / 제안을 줄 수 있다고 확신합니다.
만약 비밀에 대해 걱정한다면, 네, 우리는 비밀 계약서에 서명할 수 있습니다.
7운전기사를 팔고 생산하고 있나요?
네, 우리는 드라이버를 판매합니다. 그들은 일시적인 샘플 테스트에 적합합니다. 대량 생산에 적합하지 않습니다.
우리는 드라이버를 생산하지 않습니다, 우리는 단지 단계 모터를 생산
자주 묻는 질문
1.모터는 4단계 6선, 그리고 스테퍼 모터 드라이버로 가능한 한 솔루션 4선, 어떻게 사용합니까?
4단계 6선 모터에서, 펌프 중간에 있는 두 개의 전선이 매달려 있고, 나머지 네 개의 전선은 드라이버에 연결되어 있습니다.
2단계 모터 열 생산의 합리적인 범위:
모터 열 발생이 허용되는 범위는 크게 모터의 내부 단열 수준에 달려 있습니다. 내부 단열은 높은 온도 (130도 이상) 에서만 파괴됩니다.그래서 내부가 130도 넘지 않는 한, 모터는 고리를 손상시키지 않을 것이고 그 시점에서 표면 온도는 90도 이하일 것입니다. 따라서 70-80도에서 단계 모터의 표면 온도는 정상입니다.간단한 온도 측정 방법 유용한 포인트 온도 측정기, 당신은 또한 대략적으로 결정할 수 있습니다: 손으로 1-2 초 이상 만질 수 있습니다, 60도 이상; 손으로 만질 수 있습니다, 약 70-80도; 몇 방울의 물이 빠르게 증발,90도 이상입니다.
