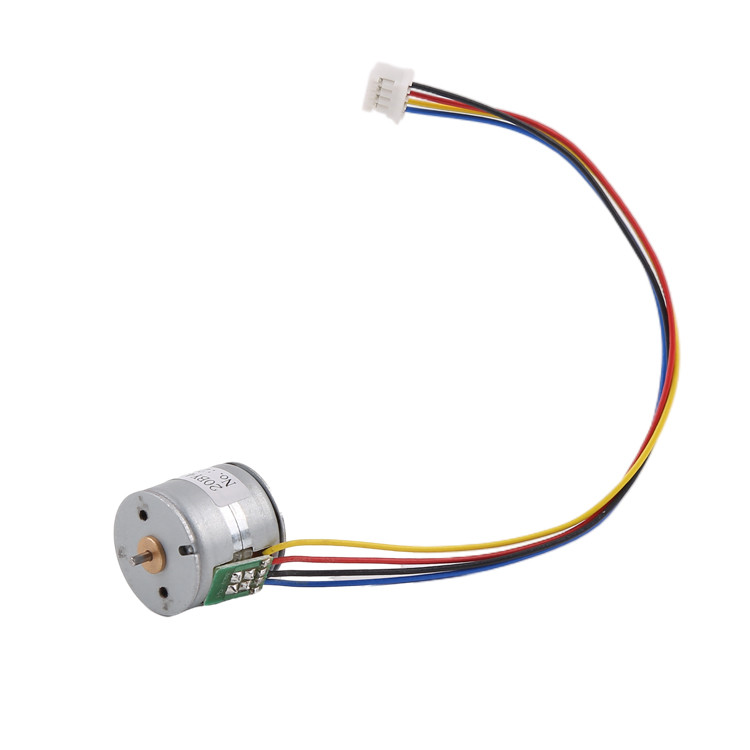

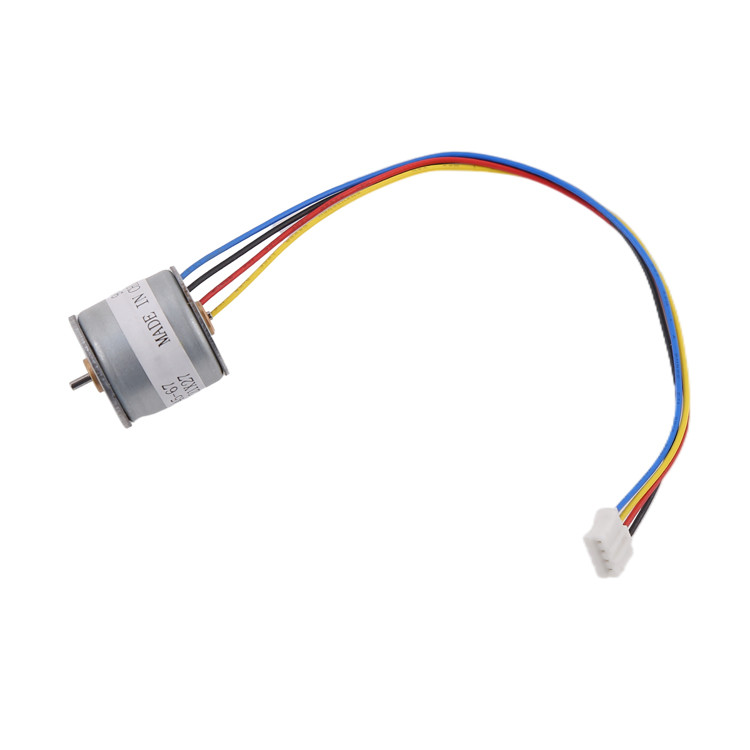

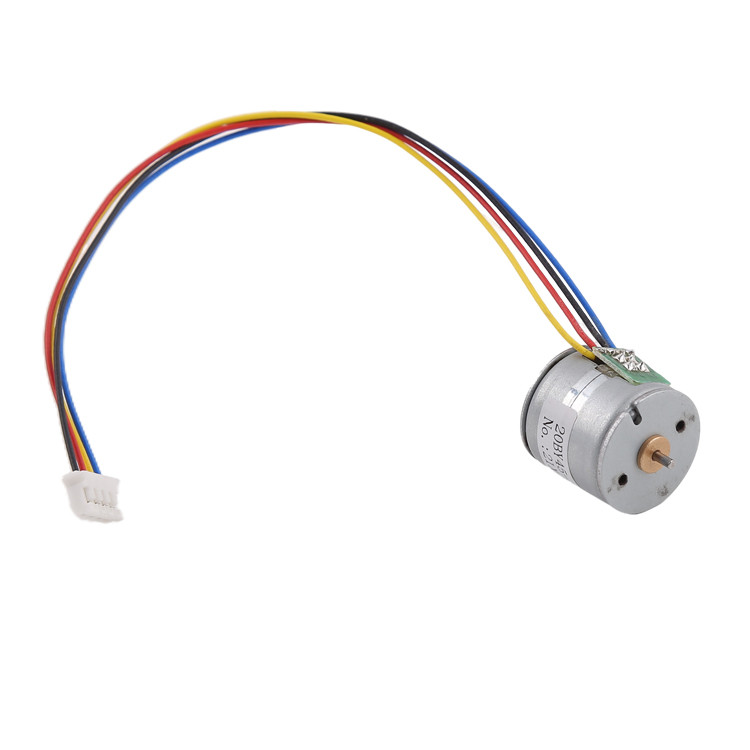

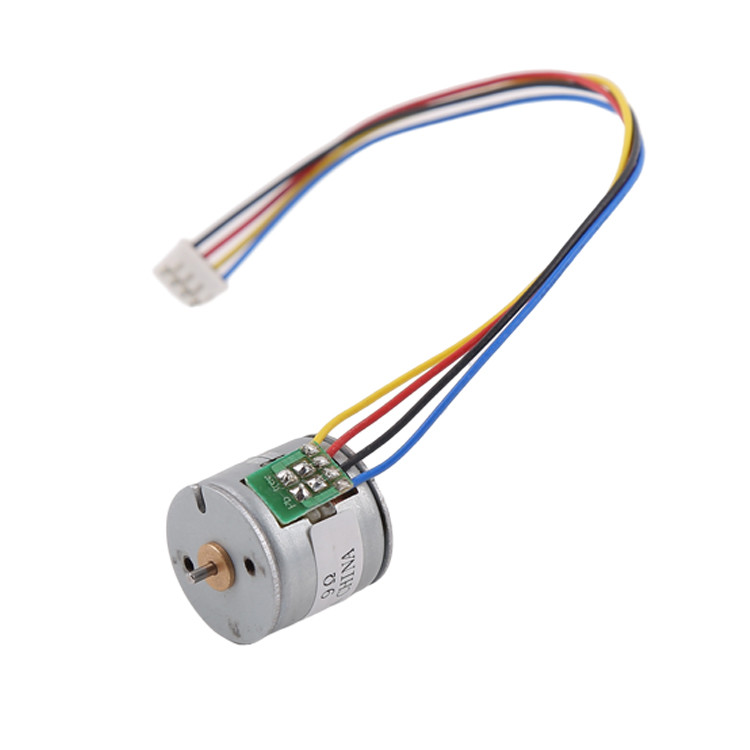

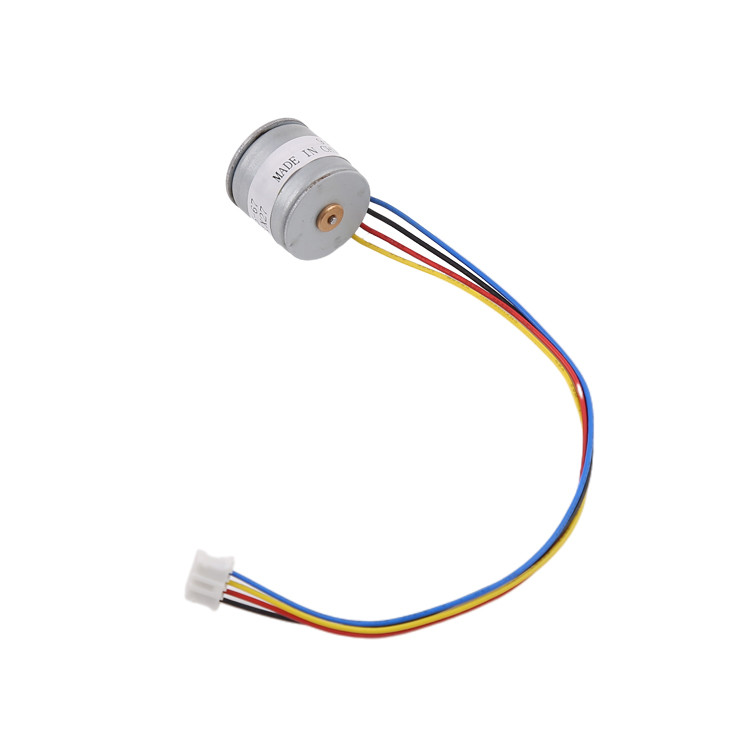

20mm 마이크로 스테퍼 모터는 기어 박스 18 ° / 단계 2 단계와 일치 할 수 있습니다.
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | 20BY45 |
| 최소 주문 수량 | 1 단위 |
| 가격 | $1~$3/unit |
| 포장 세부 사항 | 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다. |
| 배달 시간 | 샘플 대금을 받는 것 뒤에 10~30 일 |
| 지불 조건 | 머니그램, 웨스턴 유니온, 신용 Card,T/T, L/C (신용장) |
| 공급 능력 | 100000\ 단위/년 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모델 번호 | 20BY45 | 모터 타입 | 쌍극성 마이크로 스테퍼 모터 |
|---|---|---|---|
| 스텝 각 | 18' /step | 모터 사이즈 | 20 밀리미터 |
| 단계의 번호 | 2개 단계 | 최소 주문량 | 1 단위 |
제품 설명
설명
이 영구 자석 스테퍼 모터는 지름 20mm, 토크는 60gf.cm이며 최대 속도는 3000rpm에 도달 할 수 있습니다.
이 모터는 또한 기어박스에 추가 될 수 있습니다, 모터의 단계 각도는 18도, 즉, 회전 당 20 단계입니다. 기어박스가 추가되면,모터 느림 효과 회전 각 해상도는 0에 도달 할 수 있습니다..05 ~ 6도. 많은 필요에 적용, 회전 위치의 정확한 제어.
모터의 코일 저항은 9Ω / 단계이며 낮은 드라이브 전압 (약 5V DC) 에 설계되었습니다. 고객이 더 높은 전압에서 모터를 작동시키고 싶다면코일 저항을 조정할 수 있습니다.
또한, 모터의 덮개에 두 개의 M2 나사기가 있습니다. 그들은 기어 박스와 고정하는 데 사용됩니다. 고객은 또한 나사기를 사용하여 다른 부품에이 모터를 고정 할 수 있습니다.
연결 장치는 2.0mm pitch (PHR-4) 입니다. 고객이 원하면 다른 타입으로 바꿀 수 있습니다.
따라서이 제품은 정확한 위치 제어가 필요한 곳에서 사용할 수 있습니다. 일반적으로 의료 장비, 프린터, 자동화 장비, 로봇 등에 사용할 수 있습니다.
매개 변수
| 모터 타입 | 쌍극성 마이크로 스테퍼 모터 |
| 단계 번호 | 2단계 |
| 발걸음 각도 | 18°/단계 |
| 윙링 저항 (25°C) | 10Ω 또는 31Ω/단계 |
| 전압 | 6V DC |
| 운전 모드 | 2-2 |
| 최대 시작 주파수 | 900Hz (분) |
| 최대 반응 주파수 | 1200Hz (분) |
| 당겨진 토크 | 25g.cm ((600 PPS) |
디자인 도면
토크 VS 주파수 다이어그램
하이브리드 스테퍼 모터의 적용
특징 및 장점
1고 정밀 위치
스텝퍼는 정확한 반복 단계로 움직이기 때문에, 그들은 정밀한 작업이 필요한 응용 프로그램에서 우수한
위치, 모터가 움직이는 단계의 수로
2고 정밀 속도 조절
움직임의 정확한 증가는 또한 프로세스 회전 속도의 우수한 통제를 허용
자동화와 로봇 공학에서 회전 속도는 펄스의 주파수에 의해 결정됩니다.
3일시 중지 및 대기 기능
드라이브의 제어와 함께, 모터는 잠금 기능 (모터 윙링을 통해 전류가 있지만,
모터가 회전하지 않는 경우), 유지 토크 출력이 여전히 있습니다.
4. 장수 및 낮은 전자기 간섭
스테퍼 모터는 브러쉬가 없으며 브러쉬와 같은 브러쉬로 전환 할 필요가 없습니다.
동전 모터. 브러쉬의 마찰이 없으므로 사용 수명이 길어지고, 전기 불꽃이 없고, 전자기 간섭을 줄입니다.
마이크로 스테퍼 모터의 적용
프린터
직물 기계
산업 통제
에어컨
스텝 모터의 작동 원리
단계 모터의 드라이브는 소프트웨어를 통해 제어됩니다. 모터가 회전 할 필요가있을 때, 드라이브는
스텝 모터 펄스를 적용합니다. 이 펄스는 특정 순서로 스텝 모터를 활성화,
모터의 로토르가 지정된 방향으로 (시계 또는 반시계 방향으로) 회전하도록 합니다.
모터의 올바른 회전을 실현합니다. 모터가 드라이버로부터 펄스를 받을 때마다 단계 각도로 회전합니다.그리고 모터의 회전 각도는 구동 펄스 수와 단계 각도에 의해 결정됩니다.
선행 시간
만약 우리가 샘플을 보유한다면, 우리는 3일 안에 샘플을 배송할 수 있습니다.
만약 우리가 샘플을 보유하지 않는다면, 우리는 그것들을 생산해야 합니다. 생산 시간은 20일 정도입니다.
대량 생산의 경우, 납품 시간은 주문량에 달려 있습니다.
포장
표본은 종이 상자와 함께 폼 스펀지에 포장, 익스프레스로 배송
대량 생산, 모터는 투명한 필름이 외부에 있는 파동 카튼에 포장됩니다. (항공 운송)
바다로 배송되면 제품은 팔렛에 포장됩니다.
지불 방법 및 지불 조건
샘플을 위해, 일반적으로 우리는 페이팔이나 알리바바를 받아들입니다.
대량 생산에 대해서는 T/T 지불을 받아 들입니다.
표본은 생산 전에 전체 지불을 수집합니다.
대량 생산에 대해서는 생산 전에 50%의 사전 지불을 받아, 배송 전에 나머지 50%의 지불을 수집할 수 있습니다.
6번 이상의 협조 주문 후, 우리는 A / S (눈에) 와 같은 다른 지불 조건을 협상 할 수 있습니다
