의료 장비용 기어드 스테퍼 모터

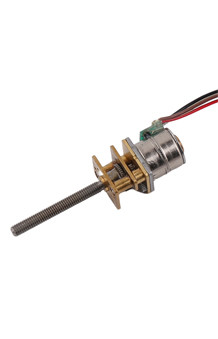

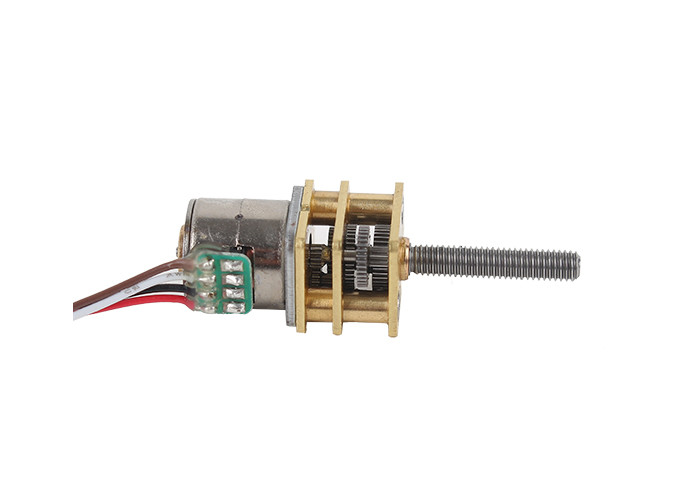

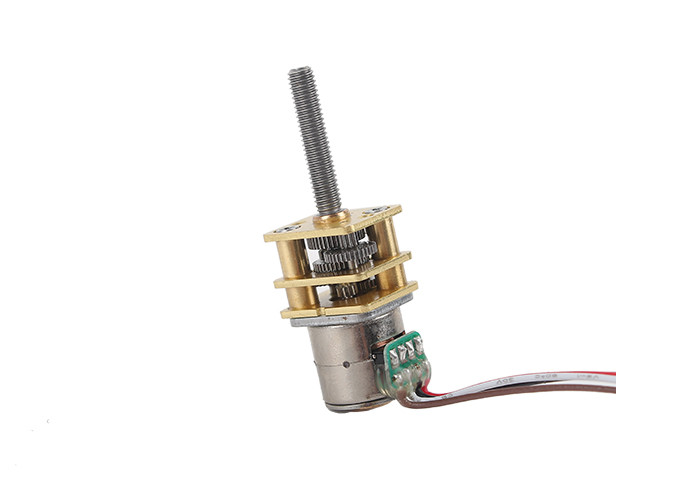

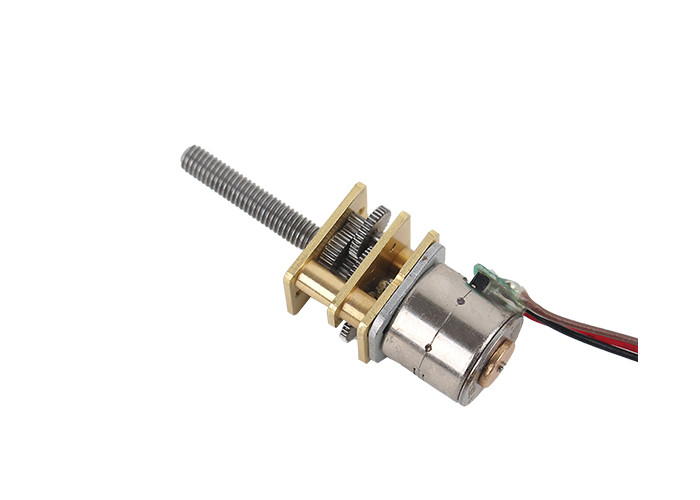

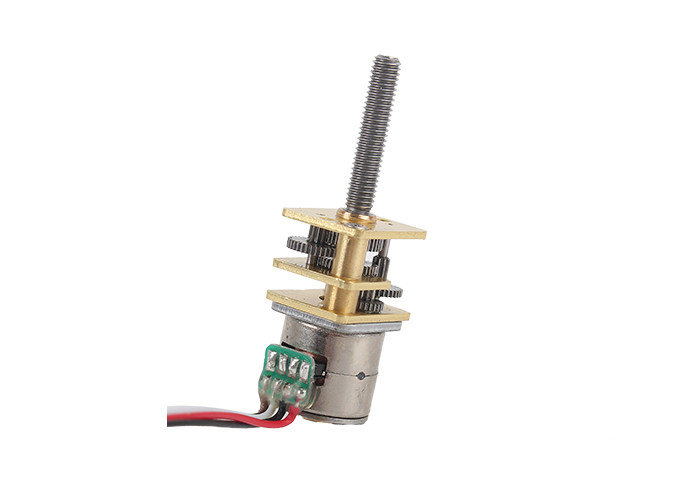

SM10-816G 5V 10mm 기어 모터 2상 4선 18° 스테퍼 모터

금속 기어 박스 포함

SM10-816G는 10MM 직경의 마이크로 스테퍼 모터와 10 * 12 정밀 금속 감속 기어박스의 조합을 채택하며, 모터 직경은 10mm, 감속 기어박스 높이는 9mm~12mm입니다. 일반적인 생산 리드 스크류 M3P0.5 및 D축 φ3D2.5mm, 출력 샤프트는 고객의 설치에 따라 맞춤형으로 제작될 수 있습니다.
모터의 기본 스텝 각도는 18도, 즉 회전당 20단계입니다. 기어박스의 감속 효과로 인해 최종 모터 회전 각도 해상도는 0.05~6도에 도달할 수 있으며, 다양한 요구 사항에 사용할 수 있습니다. 정밀하게 제어 가능한 회전 위치.
1:5 1:3 1:20 1:10 1:380 1:30 1:50 1:63 1:150 1:298 1:500~1:1000 등. 고객은 다양한 토크 및 회전 속도 요구 사항에 따라 속도 비율을 일치시킬 수 있습니다. 모터의 출력은 베어 니들, 연결 와이어, FPC 등일 수 있으며, 고객의 설치 요구 사항에 따라 맞춤형으로 제작될 수 있습니다.

기계적 치수: MM

기술적 특징

이 제품 기어 박스는 국제 가공 관련 부품에서 가장 진보된 장비를 사용하여 고정밀, 고효율, 저소음을 제공하며, 합리적이고 신뢰할 수 있는 공정을 사용하여 제품의 신뢰성을 향상시킵니다.
전원 입력 부분과 표준 스테퍼 모터는 프로브 구조, FPC, FFC, PCB 케이블 및 기타 형태로 사용할 수 있습니다.
모터 출력의 일부는 원형 축, D축, 와이어 로드 등과 같은 다양한 출력 구조에 사용할 수 있습니다!

일반적인 응용 분야

• 타액 분석기
• 혈액 분석기
• 용접기
• 지능형 보안 제품
• 광섬유 융착 접합기
• 디지털 전자 제품

사양

제품 상세 정보

의료 장비, 광섬유 융착 절단기 등을 위한 5V DC 10mm 고정밀 기어드 스테퍼 모터

참조용 토크 곡선

와이어 연결 유형

핀 타입, FPC, PCB, 리드 와이어 등으로 모터 입력 방식.

이것들은 고객의 필요에 따라 맞춤형으로 제작될 수 있습니다.

샤프트 유형

출력 샤프트는 다음과 같이 표준이며, 사용자 도면에 따라 맞춤 제작도 가능합니다.

더 많은 유형을 원하시면 고객 서비스에 문의하십시오.

• 원형 타입: DIA3mm. 4mm. 5mm

• D-컷 타입: DIA3-D2.5 DIA4-D3 등

• 나사 타입: M3 M4 M5 시리얼

• 사다리꼴 타입

• I-컷 타입: DIA3-I2 DIA4-I3

• 기타 타입: 구멍이 있는 샤프트 등

고정 장치 커버 유형

일반 모델은 그림에 표시되어 있으며, 특수 크기는 맞춤형으로 제작될 수 있습니다.
