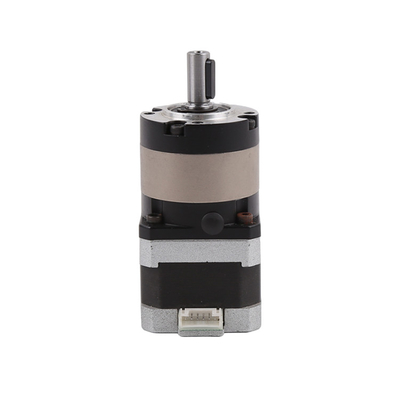

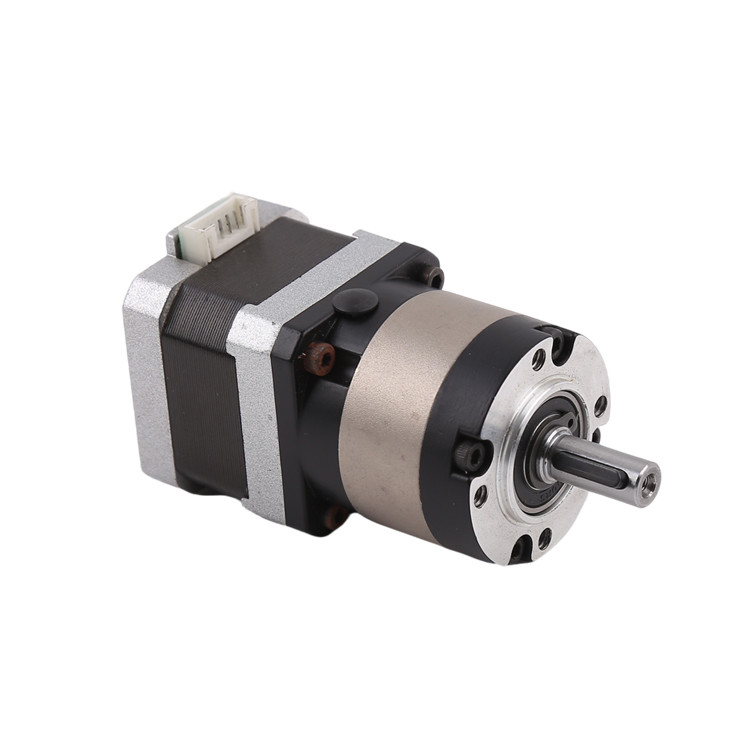

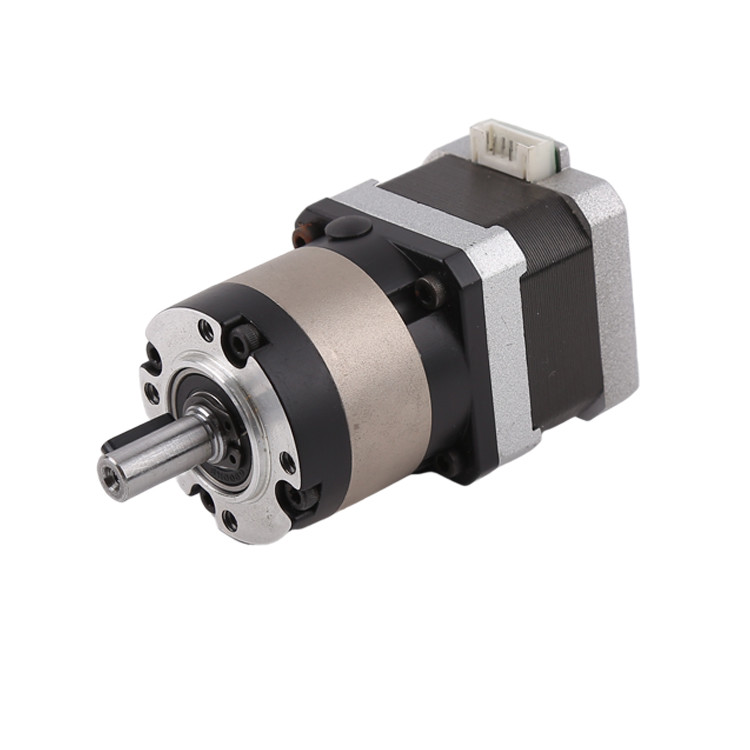

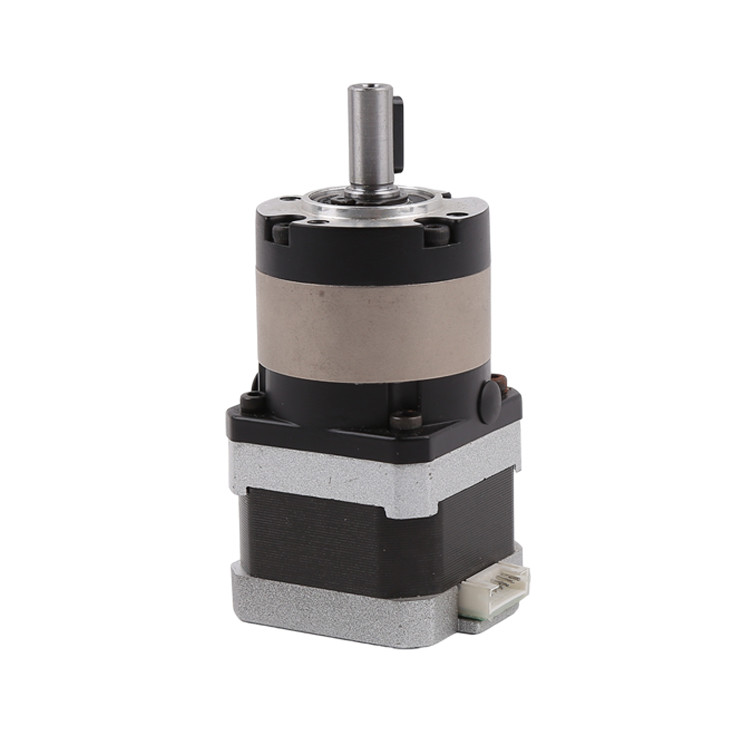

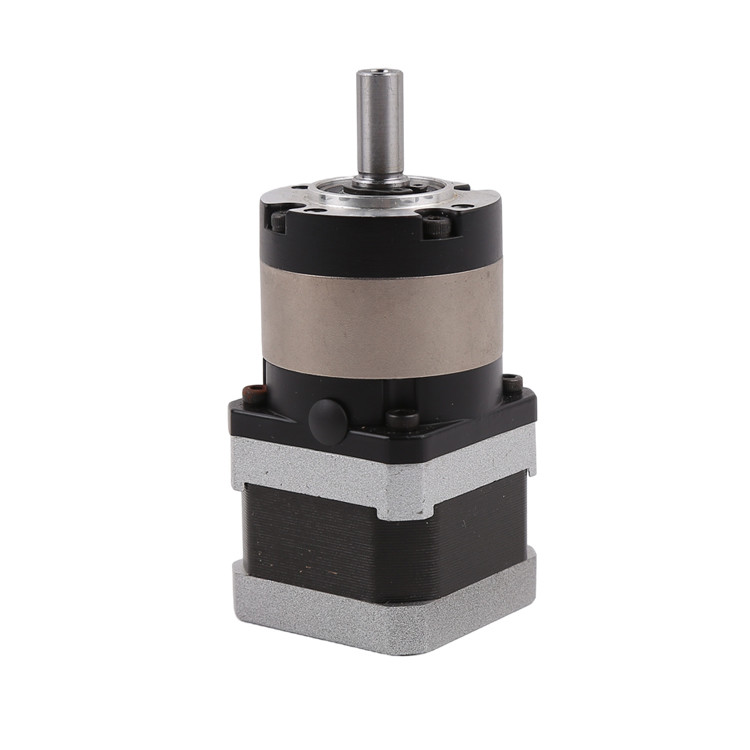

NEMA 17 42mm 하이브리드 스테퍼 모터 플래네타리 기어박스
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | 42HS-PG |
| 최소 주문 수량 | 1 단위 |
| 가격 | $20.2-$38/unit |
| 포장 세부 사항 | 제품은 진주로 만드는 면으로 포장되고 외부가 통에 있습니다. |
| 배달 시간 | 샘플 대금을 받는 것 뒤에 10~30 일 |
| 지불 조건 | 머니그램, 웨스턴 유니온, 신용 Card,T/T, L/C (신용장) |
| 공급 능력 | 100000\ 단위/년 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 전동기형 | 하이브리드 스테퍼 모터 + 행성 변속기 | 발걸음 각도 | 1.8' /gear 비율 |
|---|---|---|---|
| 모터 크기 | 42 밀리미터 | 기어박스 유형 | 행성 트렌스미션 |
| 최소 주문량 | 1 단위 | ||
| 하이 라이트 | 42 밀리미터 하이브리드 스텝 모터,행성 변속기 하이브리드 스테퍼 모터,NEMA17 기어 스테퍼 모터 |
||
제품 설명

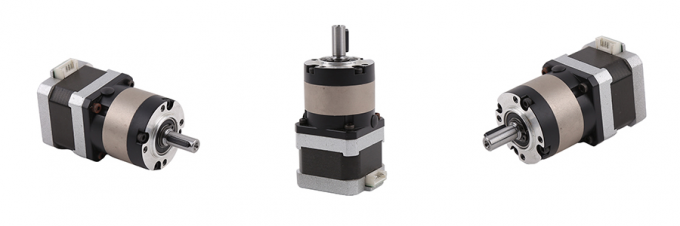

효율적인 NEMA 17 하이브리드 모터 플래네타리 기어박스 42mm 하이브리드 스테퍼 모터 플래네타리 기어박스
설명
이것은 NEMA 17 하이브리드 스테퍼 모터입니다. 행성 기어박스 42mm 하이브리드 기어 줄기 스테퍼 모터입니다.
42mm 하이브리드 스테퍼 모터 라인업은 25mm에서 60mm까지 다양한 기어 비율과 모터 길이에서 사용할 수 있는 고성능 기어 박스를 장착 할 수 있습니다.우리의 기어박스는 높은 효율을 갖추고 있습니다, 고 정밀 행성 기어 구성. 진동을 줄이고 더 높은 단계 해상도를 달성하기 위해 소형 스테퍼 드라이브와 함께 사용됩니다.
모터의 길이는 토크와 관련이 있고, 변속기 길이는 변속기 클래스와 변속기 비율과 관련이 있습니다.
또한, 우리는 당신이 선택할 수 있는 다양한 기어 비율을 가지고 있습니다. 기어 비율은 3.1에서 200까지 있습니다.1.
기어 비율이 높을수록 모터 속도가 느려지고 출력 토크가 높습니다.
다른 기어 단계에 따라 기어박스는 다른 길이와 효율을 가지게 됩니다. 90%의 효율 1급에서 63%의 효율 4급까지요.
만약 우리가 여러분의 관심을 불러일으킬 수 있는 행운을 가졌다면, 다음의 매개 변수를 알려주세요.
1전압과 주파수
2회전 수와 회전 방향
3출력 셰프트의 종류 (우리 표준 셰프트와 사용자 정의 셰프트)
4. 출력 샤프트의 토크
5. 가닥 길이가 필요하면
모터 매개 변수
| 모델 번호 | 42HS40-PLE |
| 가능한 모터 길이 ((L1) | 25 / 28 / 34 / 40 / 48 / 52 / 60 |
| 전류 범위 | 0.4~1.7A/단계 |
| 토크 범위 (일용 모터) | 10.8~7kg*cm |
| 발걸음 각 | 1.8° |
| 출력 토크 엔진 | 토크*기어 비율* 효율성 |
기어박스 매개 변수
| 기구 수준 | 효율성 | 기어박스의 길이가 | 선택적 변속률 |
| 1 | 90% | 40 | 3:1,4:15번1,7:1,10:1 |
| 2 | 80% | 51 | 12:1,15:1,16:1,20:1,25:1,28:1,35:1,40:1,50:1,70:1 |
| 3 | 72% | 62 | 60:1,80:1,100:1,125:1,140:1,175:1,200:1 |
디자인 도면
디자인 도면
모터 토크 대 운전 속도 (pps)

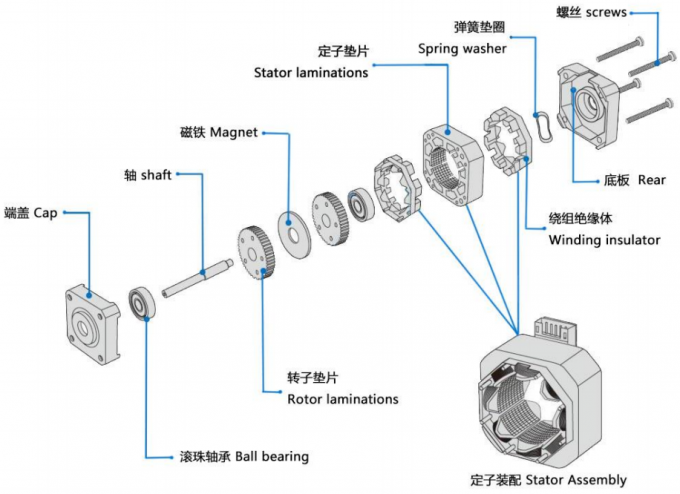

NEMA 단계 모터의 기본 구조
하이브리드 스테퍼 모터의 적용
하이브리드 스테퍼 모터의 고 해상도 (회전당 200 또는 400 단계) 로 인해 다음과 같은 높은 정밀도를 요구하는 응용 프로그램에 널리 사용됩니다.
3D 프린팅
산업 제어 (CNC, 자동 프레싱 기계, 섬유 기계)
컴퓨터 주변 장치
포장기
그리고 높은 정밀 제어가 필요한 다른 자동 시스템.
하이브리드 스테퍼 모터에 관한 참고
고객은 먼저 단계 모터를 선택하고, 그 다음 기존 단계 모터를 기반으로 드라이버를 선택하는 원칙을 따라야 합니다.
하이브리드 스텝 모터를 운전하려면 풀 스텝 운전 모드를 사용하지 않는 것이 가장 좋으며, 풀 스텝 운전에서는 진동이 더 커집니다.
하이브리드 스테퍼 모터는 낮은 속도 경우에 더 적합합니다. 우리는 속도를 초과하지 않습니다 1000 rpm (6666PPS 0.9도에서), 1000-3000PPS (0.9도에서 바람직합니다),그리고 그 속도를 낮추기 위해 기어박스에 연결할 수 있습니다.모터는 적절한 주파수에서 높은 작동 효율과 낮은 소음을 가지고 있습니다.
역사적인 이유로 인해 12V의 명목 전압을 가진 모터 만 12V를 사용합니다. 설계 도면에 표시된 다른 명목 전압은 모터에 가장 적합한 구동 전압이 아닙니다.고객들은 자신의 요구에 따라 적절한 구동 전압과 적절한 드라이버를 선택해야 합니다..
높은 속도 또는 큰 부하로 사용 될 때 모터는 일반적으로 작업 속도에서 직접 시작하지 않습니다. 우리는 점진적으로 주파수와 속도를 증가 제안합니다. 두 가지 이유로: 첫째,모터는 단계를 잃지 않습니다.두 번째로, 소음을 줄이고 위치 정확도를 향상시킬 수 있습니다.
모터는 진동 영역에서 작동해서는 안 됩니다. 600 PPS 이하). 느린 속도로 사용되어야 할 경우, 전압, 전류를 변경하거나 약간의 덤핑을 추가함으로써 진동 문제를 줄일 수 있습니다.
모터가 600PPS (0.9도) 이하에서 작동하면 작은 전류, 큰 인덕턴스 및 낮은 전압으로 구동되어야합니다.
큰 관세 모멘트를 가진 부하에 대용량 모터를 선택해야합니다.
더 높은 정밀도가 필요한 경우 기어박스를 추가하거나 모터 속도를 증가시키거나 분할 구동을 사용하여 해결할 수 있습니다. 또한 5 단계 모터 (일극 모터) 를 사용할 수 있습니다.하지만 전체 시스템의 가격은 상대적으로 비싸다, 그래서 거의 사용되지 않습니다.
스텝 모터 크기
우리는 현재 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) 하이브리드 스테퍼 모터가 있습니다. 우리는 먼저 모터 크기를 결정하고 다른 매개 변수를 확인하는 것을 제안합니다.하이브리드 스테퍼 모터를 선택할 때.
사용자 정의 서비스
우리는 모터에 대한 커스터마이징 서비스를 제공합니다. 납 유선 번호 ((4 와이어 / 6 와이어 / 8 와이어), 코일 저항, 케이블 길이 및 색상, 또한 우리는 고객이 선택할 수있는 여러 높이를 가지고 있습니다.
일반 출력 샤프트는 D 샤프트입니다. 고객이 리드 스크루 샤프트를 필요로 하는 경우 리드 스크루에 대한 사용자 정의 서비스를 제공하며 리드 스크루 타입과 샤프트 길이를 조정할 수 있습니다.
아래 그림은 트라페조이드 리드 스크루를 가진 전형적인 하이브리드 스테퍼 모터입니다.
선행 시간
만약 우리가 샘플을 보유한다면, 우리는 3일 안에 샘플을 배송할 수 있습니다.
만약 우리가 샘플을 보유하지 않는다면, 우리는 그것들을 생산해야 합니다. 생산 시간은 20일 정도입니다.
대량 생산의 경우, 납품 시간은 주문량에 달려 있습니다.
지불 방법 및 지불 조건
샘플을 위해, 일반적으로 우리는 페이팔이나 알리바바를 받아들입니다.
대량 생산에 대해서는 T/T 지불을 받아 들입니다.
표본은 생산 전에 전체 지불을 수집합니다.
대량 생산에 대해서는 생산 전에 50%의 사전 지불을 받아, 배송 전에 나머지 50%의 지불을 수집할 수 있습니다.
6번 이상의 협조 주문 후, 우리는 A / S (눈에) 와 같은 다른 지불 조건을 협상 할 수 있습니다
FAQ
1샘플에 대한 일반적인 배달 시간은 얼마나 되나요? 백 엔드 대형 주문에 대한 배달 시간은 얼마나 될까요?
표본 주문의 납품 시간은 약 15일이고 대량 주문의 납품 시간은 25~30일입니다.
2- 맞춤 서비스를 받아요?
우리는 모터 매개 변수, 리드 와이어 유형, 출구 등 등 제품을 사용자 정의합니다.
3이 모터에 인코더를 추가할 수 있을까요?
이 유형의 모터에는 모터 마모 캡에 인코더를 추가할 수 있습니다.
