SM1516 기어 스테퍼 모터 5V DC 15mm 지름 18° 단계 각기 실린더 기어박스
| 원래 장소 | China |
|---|---|
| 브랜드 이름 | VIC-TECH |
| 인증 | RoHS |
| 모델 번호 | SM1516-13GR |
| 최소 주문 수량 | 1Unit |
| 가격 | $3.8~$8/Unit |
| 포장 세부 사항 | The product is packed with pearl cotton, and the outside is in a carton. |
| 배달 시간 | 10~30 days after receiving sample payment |
| 지불 조건 | MoneyGram, Western Union,Credit Card,T/T, L/C |
| 공급 능력 | 100000\ Units/year |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Motor type | PM stepper motor+ gearbox | Motor size | 15mm diameter |
|---|---|---|---|
| Step angle | 18°/gear ratio | Resistance | 10Ω/phase |
| Gear ratio | 10:1 to 350:1 | Gearbox type | 13GR cylinder gearbox |
제품 설명
SM1516-13GR 실린더 기어박스 15mm 지름 5V DC 18° 단계 각도 PM 단계 모터
설명:
이것은 15mm 영구 자석 스테퍼 모터입니다. 그 위에 기어박스가 있습니다.
기어박스는 13GR 실린더 기어박스 (15.5mm 지름)
우리는 10:1에서 350까지 다양한 기어 비율을 선택할 수 있습니다.1.
고객은 속도/토크에 대한 요구 사항에 따라 적절한 기어 비율을 선택할 수 있습니다.
기어박스 셰프트에 기어가 있고 고객이 필요하지 않으면 제거할 수 있습니다.
일반적으로, 출력 축은 D 축입니다.
이 커넥터는 Molex 51021-0400 (1.25mm pitch 4pin regular connector) 입니다. 고객이 원한다면 다른 커넥터 타입으로 교체할 수 있습니다.
모터 파라미터:
| 모델 번호 | SM1516-13GR |
| 모터 타입 | 양극적 스텝 모터 |
| 발걸음 각 | 18°/변속기 비율 |
| 정량 전압 | 5V DC |
| 코일 저항 | 10Ω |
| 단계 | 2단계 |
| 커넥터 타입 | 모렉스 51021-0400 |
| 기어박스 유형 | 13GR (15.5mm 지름) |
기어박스 매개 변수
| 기어 비율 | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| 정확한 비율 | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| 치아 번호 | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| 기구 수준 | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| 효율성 | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| 기어 비율 | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| 정확한 비율 | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| 치아 번호 | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| 기구 수준 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| 효율성 | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
설계 도면:

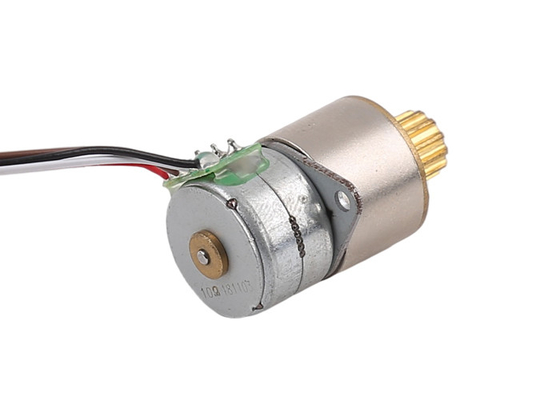

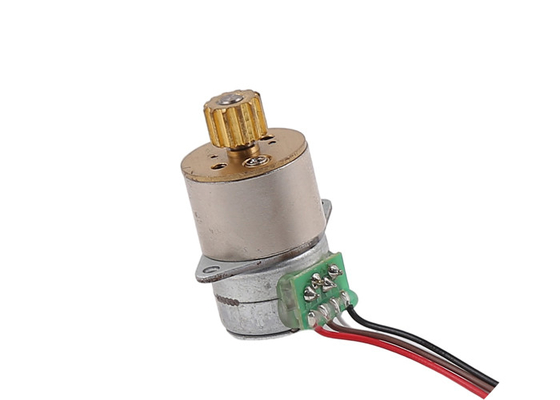

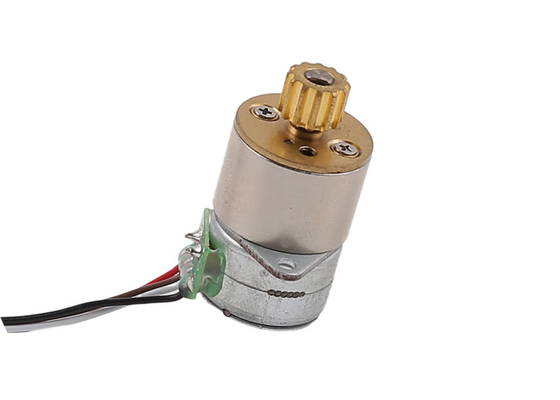

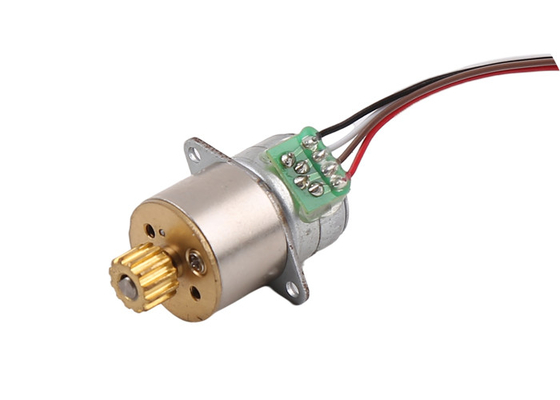

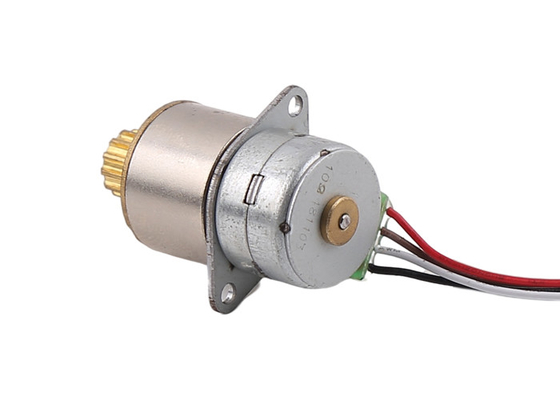

제품 표시:
스테퍼 모터의 적용:
스테퍼 모터는 정밀 제어에 사용됩니다. 의료 장비, 3D 프린터, 산업 정밀 제어, 자동화 장비 등에 널리 사용됩니다.
단계 모터는 정밀한 제어 및 회전 / 선형 움직임의 요구 모든 메커니즘에 사용할 수 있습니다.
스테퍼 모터의 장점:
스테퍼 모터는 클로즈 루프 인코더 / 피드백 시스템 없이도 정확한 제어에 도달 할 수 있습니다. 또한 전기 브러쉬가 없습니다.따라서 전자기 간섭과 전기 불꽃 문제가 없습니다어떤 경우에는 DC 브러쉬 모터/브러쉬리스 모터를 대체할 수 있습니다.
스텝 모터는 운전자와 함께 쉽게 제어 할 수 있으며,이 기능은 정밀한 제어 분야에서 중요한 위치를 확립합니다.
1정밀 제어 가능, 프로그래밍
2전자기 간섭과 전기 불꽃 없이
3작은 크기
4합리적인 가격
5소음도 낮아요
6. 긴 서비스 수명
스테퍼 모터는 모든 산업에서 널리 사용됩니다.
포장 및 운송 정보:
표본은 종이 상자 안에 폼 스펀지로 포장됩니다.
대량 생산을 위해 제품은 종이에 포장됩니다.
해상 운송 (매스 생산) 에서 카튼은 팔레트에 포장됩니다.
배송시간:
익스프레스 (DHL/UPS/Fedex/TNT): 5~12일
4PX 익스프레스로: 10~20일
해상 운송: 40 ~ 60 일 (각국에 따라)
FAQ:
질문 1: 제조업자나 거래업자인가요?
우리는 제조업체입니다. 우리는 직접 모터를 생산합니다.
질문 2:공장이 어디죠? 공장을 방문해도 될까요?
우리 공장은 창저우 시에 위치하고 있습니다. 원한다면 자유롭게 우리를 방문하십시오.
질문 3:맞춤형 샘플 / 무료 샘플을 제공합니까?
우리는 샘플에 대한 사용자 정의를 할 수 있습니다. 그리고 그것은 추가 사용자 정의 비용입니다.
아니, 우리는 무료 샘플을 보내지 않습니다.
질문 4:표본의 수명이 얼마나 되죠?
재고 샘플의 경우 3일 이내에 납부합니다.
양산되지 않은 샘플의 경우, 납품 시간은 약 15일입니다.
맞춤형 샘플의 경우, 납품 시간은 약 25 ~ 30일입니다.
질문 5:어떤 사용자 정의 서비스를 제공합니까?
우리는 20년 이상의 개발 경험을 가진 팀입니다.
우리는 모든 종류의 모터 부품에 대한 사용자 정의 서비스를 제공합니다.
모터의 슬라이더, 리드 스퀴, 기어박스 디자인
케이블 길이, 커넥터 타입, FPC 설계
질문 6:신제품을 개발하고 싶다면 기밀계약을 체결할 수 있을까요?
네, 우리는 비밀 계약에 서명하고 당신의 비밀을 보호할 수 있습니다.
새로운 프로젝트를 개발할 경우 저희에게 연락하십시오.
