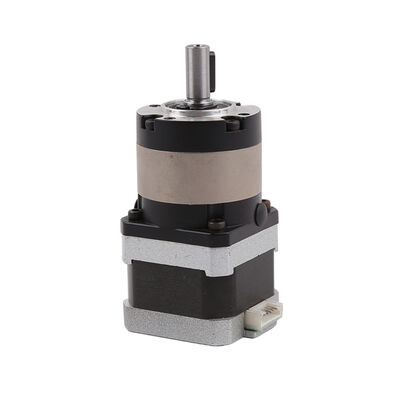

행성 트렌스미션과 고토크 42 밀리미터 1.8 도 0.9 스텝 모터 Nema 17
| Place of Origin | China |
|---|---|
| 브랜드 이름 | V-motor |
| 인증 | RoHS |
| Model Number | 42HS40-PLE |
| Minimum Order Quantity | 1 pc |
| 가격 | $28~$55/Unit |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. Most bulk products use pallets for easy transportation and product protection |
| Delivery Time | 3~15 days |
| Payment Terms | T/T, D/P |
| Supply Ability | 100000/month |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
SKYPE: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| Motor Type | Hybrid Stepping Motor | Gearbox Type | Planetary Gearbox |
|---|---|---|---|
| Motor Size | 42mm (NEMA17) | Step Angle | 0.9 / 1.8 Degrees/gear Ratio |
| Gear Ratio | Multiple, From 3:1 To 200:1 | Output Shaft Type | Round Shaft With Slot |
| 강조하다 | 기어박스와 Nema 17 스텝 모터,42mm 고토크 스텝 모터,1.8도 행성 기어 모터 |
||
제품 설명
고토크 42mm 1.8도 0.9 스테퍼 모터 Nema 17, 고효율 유성 기어박스 포함
설명:
이것은 유성 기어박스가 있는 42mm 사각형 하이브리드 스테퍼 모터입니다.
선택할 수 있는 다양한 기어비 조합이 있습니다.
출력 샤프트는 슬롯이 있는 원형 샤프트입니다.
모터의 출력 토크는 모터의 길이와 기어 박스 비율과 관련이 있습니다.
선택할 수 있는 다양한 기어박스 비율과 모터 길이가 있습니다.
기어박스 정보:
| 레벨 번호 | 효율 | 기어박스 길이(mm) | 기어박스 비율 |
| 1 | 95% | 40 | 3:1/4:1/5:1/7:1/10:1 |
| 2 | 90% | 51 |
12:1/15:1/16:1/20:1/25:1/ 28:1/35:1/40:1/50:1/70:1 |
| 3 | 85% | 62 |
64:1/80:1/100:1/125:1/ 140:1/175:1/200:1 |
모터 매개변수:
| 모델 번호 | 42HS40-PLE |
| 가능한 모터 길이(L1) | 25 / 28 / 34 / 40 / 48 / 52 / 60 |
| 전류 범위 | 0.4~1.7A/상 |
| 출력 유형 | 슬롯이 있는 원형 샤프트 |
| 스텝 각도 (단일 모터) | 0.9°/ 1.8° |
| 출력 토크 | 모터 토크*기어비*효율 |
설계 도면:

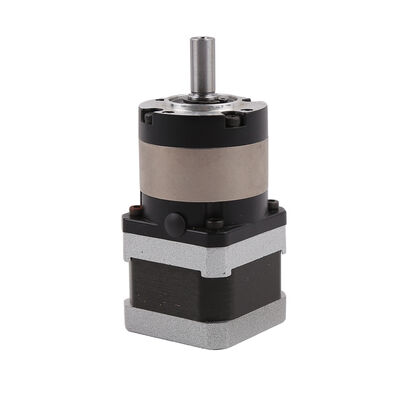

제품 디스플레이:
스테퍼 모터의 응용 분야:
3D 프린팅 - 하이브리드 스테퍼 모터는 3D 프린터에서 층별 재료 압출에 필요한 정밀한 모션 제어를 제공하기 위해 널리 사용됩니다. 인쇄 중에 위치를 유지하면서 적절한 토크를 제공하는 능력은 정확한 3D 객체 생산을 가능하게 합니다.
산업 제어 - 산업 자동화 및 CNC 기계에서 42mm 하이브리드 스테퍼는 정밀한 위치 지정 및 모션 제어에 사용됩니다. CNC 기계의 스핀들 모터에 전원을 공급하고, 자동 선반에서 축을 이동시키며, 조립 라인을 통해 부품을 구동합니다.
컴퓨터 주변 장치 - 하이브리드 스테퍼는 컴퓨터 프린터, 스캐너 및 복사기에서 구동 벨트를 움직입니다. 고품질 문서 스캔 및 인쇄에 필요한 정밀도를 제공합니다. 또한 CD/DVD를 읽고 쓰기 위한 광학 드라이브에도 사용됩니다.
포장 기계 - 42mm 하이브리드 스테퍼는 폼-필-씰 기계, 라벨 부착기, 팔레타이저 및 기타 포장 장비에서 발견됩니다. 재료 취급, 제품 방향 및 고속 라벨링에서 정확성과 반복성을 가능하게 합니다.
섬유 기계 - 섬유 제조 시스템에서 하이브리드 스테퍼는 직기에서 날실 풀림 및 감기 기능에 사용됩니다. 일관된 직물 생산을 보장하기 위해 날실의 장력을 정밀하게 제어합니다.
메카트로닉스 - 하이브리드 스테퍼 모터는 로봇, 정밀 XY 스테이지 및 자동 유도 차량을 포함한 다양한 메카트로닉스 장치의 모션 제어를 지원합니다. 디지털 입력은 제어 통합을 단순화합니다.
요약하면, 42mm 하이브리드 스테퍼는 중간 부하 응용 분야에 충분한 토크와 함께 정밀한 제어 기능의 이상적인 균형을 제공합니다. 디지털 제어, 수명 및 저렴한 비용과 같은 장점과 결합된 광범위한 성능 범위는 정확성과 반복성이 필요한 자동화 시스템에 적합합니다.
하이브리드 스테퍼 모터에 대한 참고 사항:
고객은 “먼저 스테퍼 모터를 선택한 다음 기존 스테퍼 모터를 기반으로 드라이버를 선택”하는 원칙을 따라야 합니다.
하이브리드 스테핑 모터를 구동하기 위해 풀 스텝 구동 모드를 사용하는 것은 가장 좋지 않으며, 풀 스텝 구동 시 진동이 더 큽니다.
하이브리드 스테퍼 모터는 저속 상황에 더 적합합니다. 속도는 1000rpm(0.9도에서 6666PPS)을 초과하지 않는 것이 좋으며, 바람직하게는 1000-3000PPS(0.9도) 사이이며, 기어박스를 부착하여 속도를 낮출 수 있습니다. 모터는 적절한 주파수에서 높은 작업 효율과 낮은 소음을 갖습니다.
역사적인 이유로, 공칭 12V 전압의 모터만 12V를 사용합니다. 설계 도면의 다른 정격 전압은 모터에 가장 적합한 구동 전압이 아닙니다. 고객은 자신의 요구 사항에 따라 적절한 구동 전압과 적절한 드라이버를 선택해야 합니다.
모터가 고속 또는 대형 부하로 사용될 때 일반적으로 작업 속도로 직접 시작하지 않습니다. 주파수와 속도를 점차적으로 높이는 것이 좋습니다. 두 가지 이유가 있습니다. 첫째, 모터가 단계를 잃지 않고, 둘째, 소음을 줄이고 위치 정확도를 향상시킬 수 있습니다.
모터는 진동 영역(600PPS 미만)에서 작동해서는 안 됩니다. 저속으로 사용해야 하는 경우 전압, 전류를 변경하거나 약간의 댐핑을 추가하여 진동 문제를 줄일 수 있습니다.
모터가 600PPS 미만(0.9도)으로 작동할 때는 작은 전류, 큰 인덕턴스 및 낮은 전압으로 구동해야 합니다.
관성 모멘트가 큰 부하의 경우 대형 모터를 선택해야 합니다.
더 높은 정밀도가 필요한 경우 기어박스를 추가하거나, 모터 속도를 높이거나, 세분 구동을 사용하여 해결할 수 있습니다. 또한 5상 모터(단극 모터)를 사용할 수 있지만 전체 시스템의 가격이 상대적으로 비싸므로 거의 사용되지 않습니다.
스테퍼 모터의 장점:
스테퍼 모터는 폐쇄 루프 인코더/피드백 시스템 없이도 정밀한 제어를 달성할 수 있으며, 전기 브러시도 없습니다. 따라서 전자기 간섭 및 전기 스파크 문제가 없습니다. 어떤 경우에는 DC 브러시 모터/브러시리스 모터를 대체할 수 있습니다.
스테퍼 모터는 드라이버로 제어하기 쉽고, 이 기능은 정밀 제어 분야에서 중요한 위치를 확립합니다.
1. 정밀 제어 가능, 프로그래밍 가능
2. 전자기 간섭 및 전기 스파크 없음
3. 소형
4. 합리적인 가격
5. 저소음
6. 긴 수명
